Modus afstandsbediening

Wanneer u de afstandsbediening start, kunt u naar het scherm modus afstandsbediening navigeren.

Dashboard

Menu

	Items	Beschrijving
1	Ingangssignaal	Onder de items voor veiligheidsingangssignalen die zijn ingesteld in de veiligheids-I/O, wordt het signaal voor inschakelen van de afstandsbediening ontvangen en weergegeven.
2	Totale tijd	Geeft de tijd weer waarop de taak is uitgevoerd.
3	Cyclustelling	Geeft het aantal herhalingen van de taak weer.
4	Cyclustijd	Geeft de tijd van één cyclus van de taak weer.
5	Botsingsgevoeligheid	Geeft de waarde van de botsingsgevoeligheid weer. Als het apparaat zich binnen de zone bevindt, wordt de waarde voor de botsgevoeligheid weergegeven die in die zone is ingesteld. Als de waarde buiten de zone valt, wordt de botsgevoeligheidswaarde weergegeven die is ingesteld in de robot-limiet.
6	Middelpunt gereedschap	Geeft het middelpunt van het gereedschap weer dat in de taak is opgegeven.
7	Gewicht van gereedschap	Geeft het gewicht van het gereedschap weer dat in de taak is opgegeven.
8	Gereedschapsvorm	Geeft de gereedschapsvorm weer die in de taak is opgegeven.
9	Signaalingang/-uitgang	Geeft de respectievelijke signaalinvoer-/uitgangswaarden weer.
10	Log	Geeft informatie over het systeemlogboek weer.
11	Snelheid	U kunt de snelheid van de taak instellen.
12	TCP Force	Geeft de kracht weer die in real-time op TCP wordt toegepast.
13	Variabele	Geeft de variabele waarden weer die door de actieve taak worden gebruikt.

ㅤ

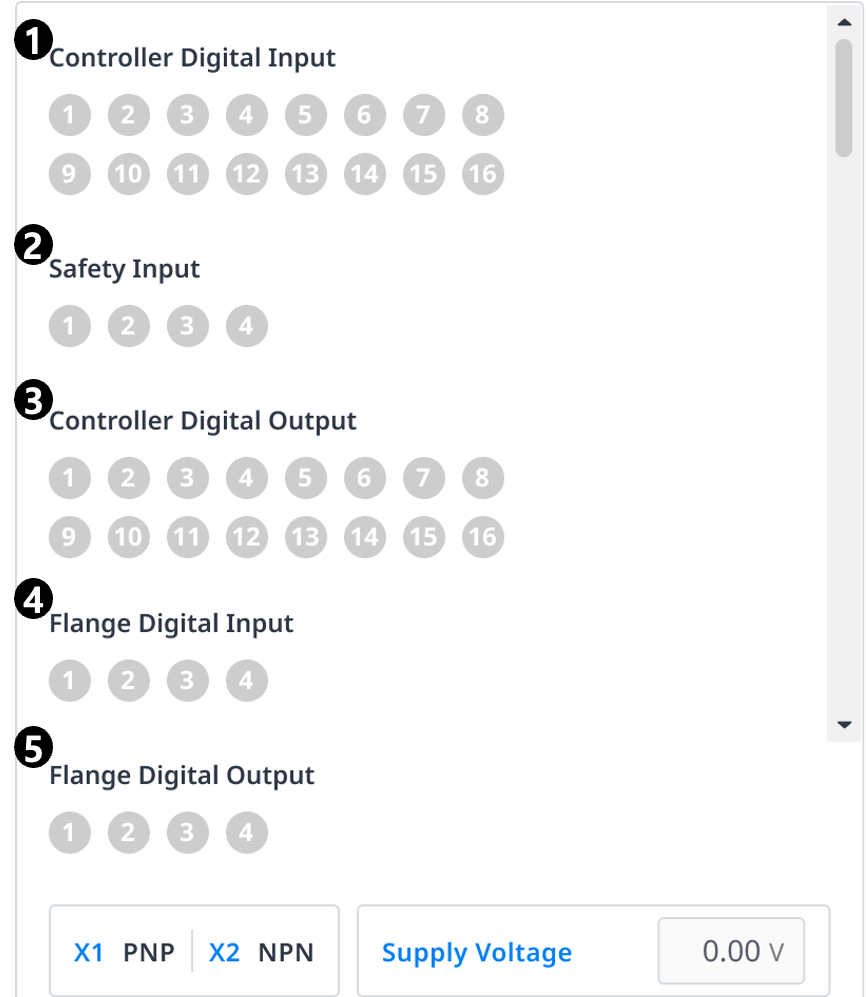

	Items	Beschrijving
1	Digitale ingang controller	Geeft de instellingen van de digitale ingang van de controller weer.
2	Veiligheidsingang	Geeft de instellingen van de veiligheidsingang van de controller weer.
3	Digitale uitgang controller	Geeft de instellingen van de digitale uitgang van de controller weer.
4	Digitale ingang flens	Geeft de instellingen van de digitale ingang van de flens weer.
5	Flens digitale uitgang	Geeft de instellingen van de digitale uitgang van de flens weer.
6	Analoge ingang controller	Geeft de analoge ingangsinstellingen van de controller weer.
7	Analoge uitgang controller	Geeft de analoge uitgangsinstellingen van de controller weer.
8	Analoge ingang flens	Geeft de instellingen van de analoge ingang van de flens weer.

Geeft informatie over het systeemlogboek weer.

Geeft de variabele waarden weer die door de actieve taak worden gebruikt.
