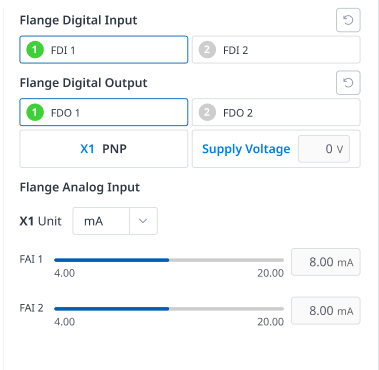

Flens I/O-poortinstelling

Digitale ingang flens

1. Controleer het poortnummer van het apparaat dat is aangesloten op de flens.
2. Het volgende wordt weergegeven, afhankelijk van de status van de digitale ingang van het bijbehorende nummer.
   • Als het digitale signaal hoog is, wordt het pictogram lichtgroen weergegeven.
   • Als het digitale signaal een laag signaal is, wordt het pictogram grijs weergegeven.

Opmerking

• Als het digitale signaal Hoog is, zelfs wanneer de digitale ingang is ingesteld als veiligheidsingang, wordt het pictogram blauw weergegeven en als het Laag is, wordt het grijs weergegeven.

Flens digitale uitgang

1. Controleer het poortnummer van het apparaat dat is aangesloten op de flens.
2. Druk op het aan/uit-pictogram dat overeenkomt met het poortnummer om de digitale uitgang in of uit te schakelen.
   • Wanneer het pictogram aan wordt ingedrukt, verandert het pictogram in lichtgroen en wordt de bijbehorende poort ingeschakeld.
   • Wanneer het pictogram uit wordt ingedrukt, verandert het pictogram in lichtgroen en wordt de bijbehorende poort uitgeschakeld.

Flens analoge ingang

1. Druk op de vervolgkeuzelijst op de flens analoge ingang van de controller om het item te selecteren dat u wilt controleren.
2. Controleer de flens analoge ingangsinformatie van het geselecteerde item dat op het scherm wordt weergegeven.

Opmerking

• De flens analoge ingangswaarde kan de ingangswaarde in het statusvenster niet instellen.
