용접기 연결 설정 (Analog Welding Machine)

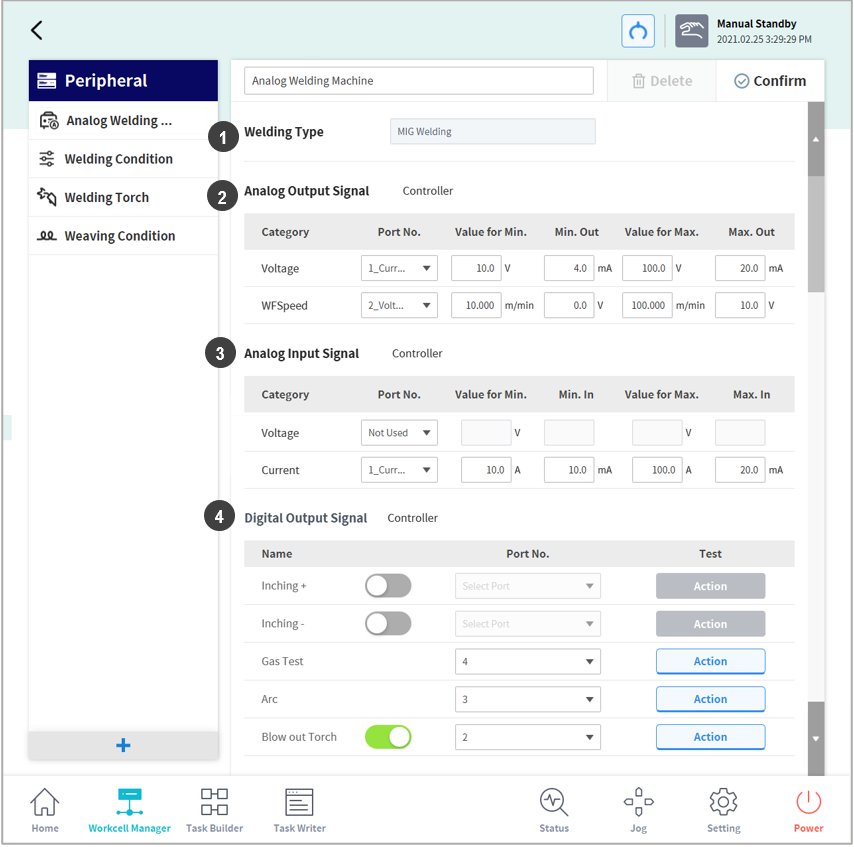

아래의 그림에서 ➊Welding Type, ➋Analog Output신호, ➌Analog Input신호, ➍Digital Output신호 설정을 합니다.

번호

항목

설명

1

용접 타입

(Welding Type)

용접기에 따른 용접공법을 표시합니다.

(S/W V2.8에서는 Analog Interface 통신방식의 MIG/MAG/CO2 용접기를 지원합니다.)

2

아날로그 출력신호

(Analog Output Signal)

- 포트번호(Port No.) : 제어기의 아날로그 출력 채널 및 모드(전류출력 또는 전압출력)를 선택합니다.

- Value for Min. : 용접기의 최소 출력 값

- Min. Out : 용접기의 최소 출력 값에 대응되는 제어기의 아날로그 최소 출력 값

- Value for Max. : 용접기의 최대 출력 값

- Max. Out : 용접기의 최대 출력 값에 대응되는 제어기의 아날로그 최대 출력 값

3

아날로그 입력신호

(Analog Input Signal)

용접 중인 전압/전류측정값을 모니터링하기 위해 아날로그 출력방식의 용접기 또는 별도의 센서를 연결하여야 합니다. 이에 대응하는 제어기의 아날로그 입력 채널번호, 입력모드 및 센서입력과의 변환관계를 입력합니다.

- 포트번호(Port No.) : 제어기의 아날로그 입력 채널 및 모드(전류입력 또는 전압입력)를 선택합니다.

- Value for Min. : 센서의 최소 입력 값

- Min. In : 센서의 최소 입력 값에 대응되는 제어기의 아날로그 최소 입력 값

- Value for Max. : 센서의 최대 입력 값

- Max. In : 센서의 최대 입력 값에 대응 되는 제어기의 아날로그 최대 입력 값

4

디지털 출력신호

(Digital output signal)

디지털 접점방식으로 용접기와 연결되는 용접출력신호(ARC), 가스출력신호(GAS), 정방향 와이어 송급신호(Feed(inching)-Forward), 역방향 와이어 송급신호(Feed(inching-Backward))에 해당하는 디지털출력(Digital output), Blow out Torch 채널을 설정합니다. 용접출력신호(ARC)는 반드시 설정하여야 하며, 이외의 신호는 용접기의 해당 기능 지원 여부에 따라서 선택적으로 입력하십시오
