용접 조건 설정 화면

용접작업을 위한 기본 조건인 목표전압, 목표송급 속도, 목표속도 및 상세 용접공정변수를 설정할 수 있습니다. 이미 전 단계에서 용접기를 선택하였으며 이에 따라 목표조건은 용접기의 최소/최대 출력 값으로 제한됩니다.

용접 조건은 전압, 송급 속도, 예상 전류, 이동속도로 설정할 수 있습니다. MIG/MAG 용접은 정전압방식 용접기를 사용하므로 목표전압이 일정하면 용접기의 출력 전압 역시 일정합니다. 반면에 용접기의 출력 전류는 용접전압, 모재의 재질을 비롯하여 용접와이어의 송급 속도, 재질, 종류, 토출길이 등 다양한 조건에 따라 변동됩니다. 용접 중 용접전류를 모니터링하기 위해서는 용접기의 전류 모니터링채널 또는 별도로 장착한 전류센서를 연결하여 확인하여야 합니다. 용접속도는 cm/min (또는 Inch/min) 단위를 사용합니다. Programming 명령어에서는 모션속도입력으로 mm/sec 단위를 사용하므로 유의하시기 바랍니다.

번호

항목

설명

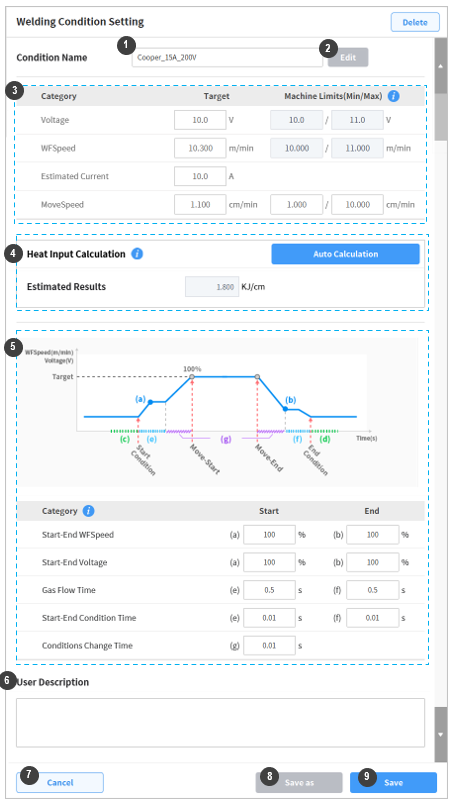

1

용접 조건 이름

신규 추가/기존 조건의 이름을 입력할 수 있습니다.
이름은 영문 기준 최대 50자까지 작성 가능합니다.

2

편집

용접 조건 보기로 실행한 경우, 편집 버튼을 눌러 수정할 수 있습니다.

3

기본 용접 조건 항목

용접작업을 위한 상세 용접공정변수를 설정할 수 있습니다. (전압지령, 송급 속도지령, 예상 전류, 속도지령)

  • 지령값(Target) : 목표값 또는 지령값은 용접 시의 본조건에 해당하며 용접 중 조정할 수 있습니다.
  • 용접기 제한치(Machine Limits) : 지정한 용접기의 최소/ 최대 용접조건으로 용접설정을 제한합니다. 용접기 설정 항목을 참고하세요.
  • 예상전류 : 설정한 목표 전압 및 송급 속도지령에서 발생할 것으로 예상되는 전류를 입력합니다. 입력값은 입열량 계산에서만 활용되고 실제 용접조건에는 반영되지 않습니다.

4

입열량 계산

(Heat Input Calculation)

용접작업에서 입열량을 관리하는 경우가 있습니다. 자동 계산 (Auto Calculation) 버튼을 눌러 현재 설정된 전압, 예상 전류, 속도 조건으로 에상되는 입열량을 계산하여 나타냅니다. 전압, 전류와 입열량의 관계식은 아래와 같습니다.

  • 입열량(Heat Input, KJ/cm) = 60 X 전압(V) X 전류(A) / 용접 속도(cm/min)/1000

5

용접공정 조건 항목

용접이 시작되거나 끝날 때 가스분출, 전압/전류인가 시작/종료 신호 및 모션의 시작/끝 과 동기화하기 위한 설정 인자입니다. 또한 용접 시작전류/전압조건도 함께 정의할 수 있습니다.

6

사용자 설명

추가로 필요한 설명을 입력할 수 있습니다.

7

취소

용접 조건 확인, 수정, 신규 추가 작업이 취소됩니다.

8

다른 이름으로 저장

기본 용접 조건 또는 사용자 생성 용접 조건을 다른 이름으로 저장할 수 있습니다.

9

저장

사용자 생성 용접 조건을 수정하여 저장합니다.
