모니터링 조정 항목
용접 중 실시간으로 모니터링할 수 있는 항목은 용접전압, 송급속도, 용접전류의 세 가지 이며, 조정가능한 항목은 전압미세조정, 송급속도, 동적특성, 이동속도, 오프셋-Y, 오프셋-Z의 6가지입니다. 각 조정항목 별 초기값(Orig. Target), 조정 증감량(INCR.), 조정값(Adj.)이 표시되며 용접 중 조건 조정이 가능할 때에 활성화되는 + 또는 – 버튼을 통해 증가, 및 감소시킬 수 있습니다.

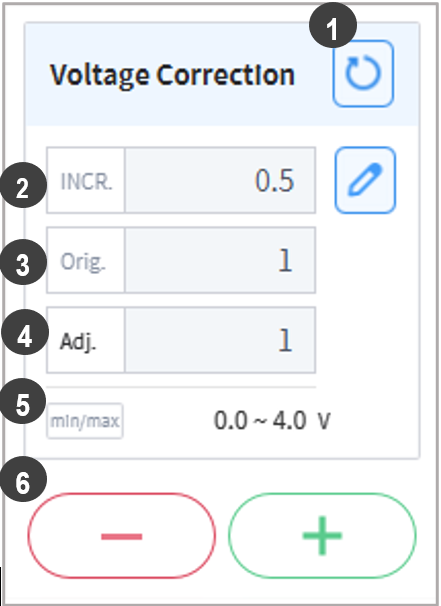

번호 | 항목 | 설명 |
|---|---|---|
1 | Reset 버튼 | 조정한 목표값(Adj.)을 초기 목표값(Orig.)으로 초기화 합니다. |
2 | 증감량(INCR.) |
|
3 | 초기 목표값(Orig.) | 용접 조건 설정시 설정한 목표값입니다. |
4 | 조정된 목표값(Adj.) | 현재의 조정 조건입니다. 용접 시작 시 초기값으로 설정되며 +, - 버튼을 누르면 조정증감량만큼 증가 또는 감소합니다. |
5 | 최대/최소값(Min/Max) | 용접 조건 설정 시에 설정해둔 조정가능한 최소, 최대값을 표시합니다. |
6 | +/- 버튼 | 증감량 만큼 조정값을 조정할 수 있습니다. |
