위빙조건 설정 (Sinusoidal(정현파형))

위빙평면에서의 위빙 폭 및 주기의 총 2가지의 값을 설정하여 정현파형 위빙 궤적을 만들 수 있습니다. 아래 그림의 용접궤적은 교시된 직선궤적에 시간에 따른 위빙 모션이 중첩되어 나타난 결과를 표현합니다. 정현파형 위빙 패턴 적용 시 위빙 모션은 입력된 진폭과 주기에 따라 반복적으로 움직입니다. 따라서 목표용접속도에 따라서 같은 용접진행거리당 위빙 주기는 달라질 수 있습니다. 예를 들어, 용접속도가 60cm/min(=10mm/sec)이고 위빙 주기가 1초인 경우 10mm당 위빙은 1주기 진행하지만, 용접속도가 30cm/min(5mm/sec)인 경우 같은 위빙 주기에서 10mm당 위빙 2주기 진행합니다.

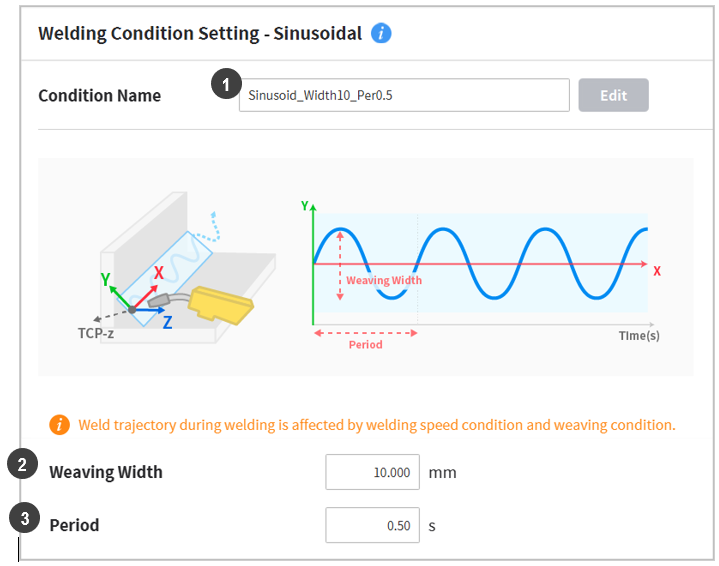

위빙조건 설정 화면의 각 입력값은 다음과 같습니다.

번호

항목

설명

1

위빙 조건 이름

위빙 조건 이름을 입력합니다.

2

위빙 폭(Weaving Width)

위빙y방향으로 두 위빙 끝점간 거리를 입력합니다.

3

주기(Period)

위빙 주기입니다. 위빙 1회에 걸리는 시간()을 입력합니다.
