태크 용접(Tack Welding) 작업하기

본 용접을 하기 전에 정한 위치에 용접물의 부재를 고정하기 위한 태크 용접 기능을 제공합니다. 태크 용접을 위한 용접 조건 생성이 필요하며, 직접교시 기능을 활용하여 신속하게 로봇을 이동시켜 태크 용접을 수행할 수 있습니다. 아래의 2가지 방법으로 태크 용접을 진행할 수 있습니다.

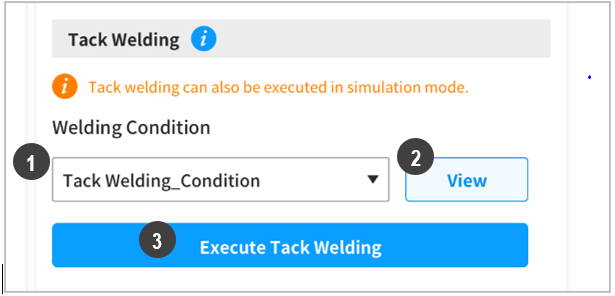

1. TB/TW – Welding Command 선택 → Property 탭 → 태크 용접 항목 확인




   번호	항목	설명
   1	용접 조건 선택	태크 용접용으로 사전에 설정한 용접 조건을 선택하거나 다른 이름으로 저장하여 추가할 수 있습니다.
   2	용접 조건 확인	선택한 용접 조건 설정값을 확인합니다. 팝업창으로 실행됩니다.

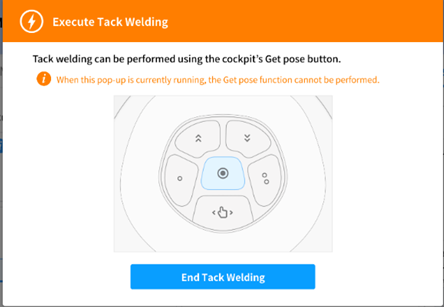

   3	태크 용접 실행 팝업 화면	별도의 팝업창이 실행되며, 직접 교시로 로봇을 이동한 뒤 콕피트의 포즈 저장(Get Pose) 버튼을 이용하여 태크 용접을 실행합니다. 태크 용접 종료(End Tack Welding)버튼을 눌러 태크 용접을 종료합니다.



   주의

   • 반드시 팝업창이 실행된 상태에서만 태크 용접을 실행할 수 있습니다.
   • 로봇의 옵션 제품인 콕피트를 장착하지 않은 경우에는 태크 용접 기능을 사용할 수 없습니다.

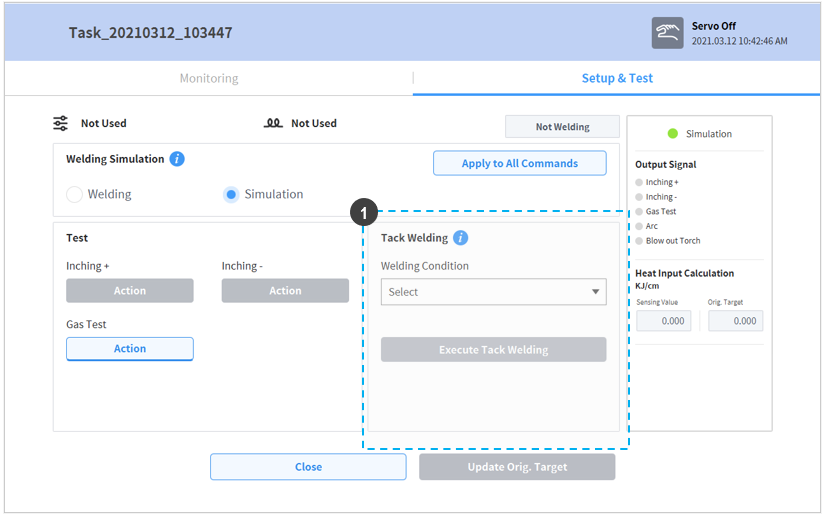

2. Welding Control 팝업 → Setup & Test 탭 → 태크 용접 항목 확인






   주의

   태크 용접 실행 팝업창을 실행한 후 직접교시로 이동 시, 포즈 저장(Get Pose) 버튼과 태크 용접 콕피트 버튼을 혼동하지 않도록 주의하시기 바랍니다. 태크 용접 중에는 직접교시로 이동이 불가능합니다.



   알아두기

   콕피트를 이용한 직접교시 기능 중 점 고정(Orientation), 각 고정(Position) 기능을 사전에 설정 해 놓으면 태크 용접 교시를 편리하게 수행할 수 있습니다.
