용접기 연결 설정

Analog Interface 방식의 용접기는 제어기로부터 전압지령/송급 속도지령의 Analog신호와 Arc-On/Gas-on/Inching-Forward/Inching-Backward의 Digital신호를 받을 수 있습니다.(S/W vers. GF020600) 제어기는 2 개의 아날로그 출력채널을 제공하며 각 채널별로 전류모드 또는 전압모드로 설정할 수 있습니다. 모드별 출력범위는 아래와 같습니다. 아날로그 출력과 관련하여 상세한 사항은 Installation manual을 참조하세요.

- 전류모드 : 4~20mA

- 전압모드 : 0~10V

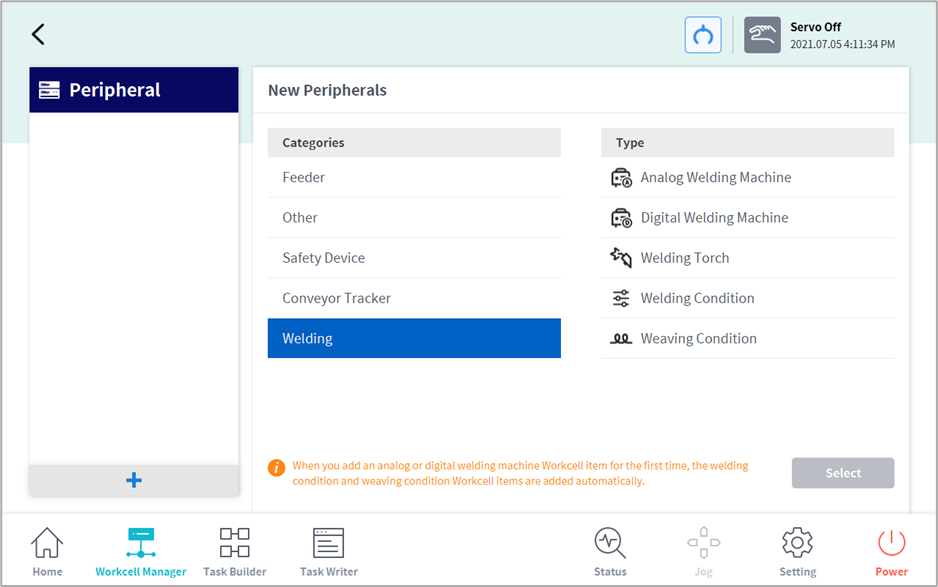

해당 용접기의 입력범위가 제어기와 연결이 가능한 지 먼저 확인한 후 용접기의 지령입력단자에 제어기의 Analog-Output(Out) 및 Digital-Output(Out) 채널을 연결한 후 워크셀 매니저 – 주변장치(Peripheral) 메뉴에서 추가할 수 있습니다.
