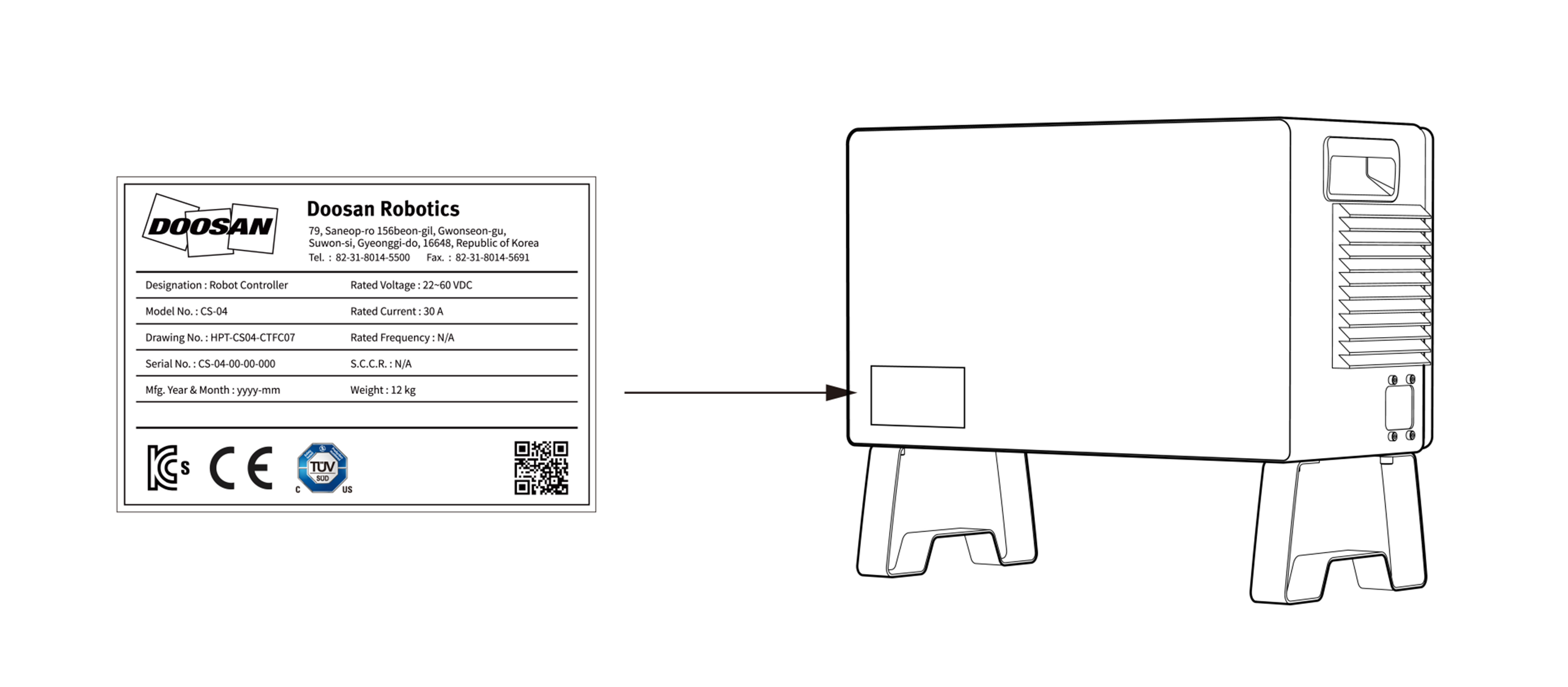

제품 소개 (CS-04)
각 부 명칭과 기능

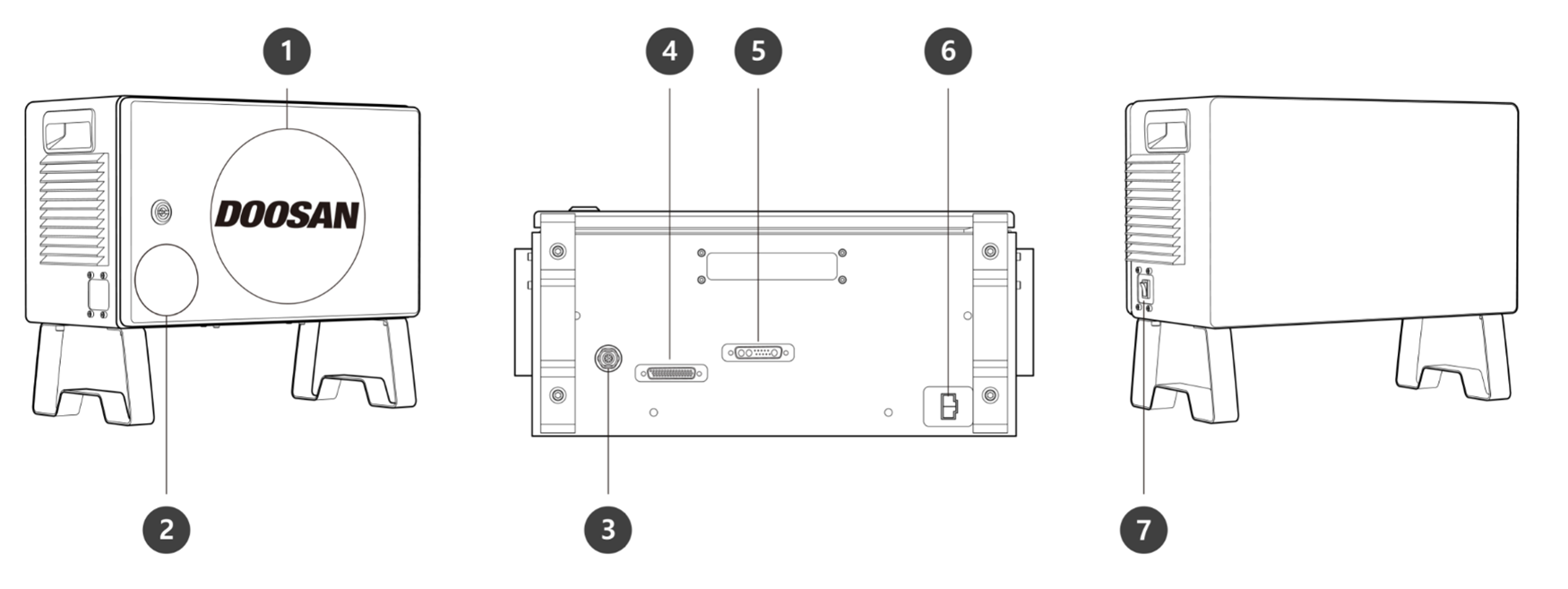

DC 컨트롤러 (CS-04)
번호 | 항목 | 설명 |
---|---|---|
1 | I/O 연결 단자(내부) | 다른 로봇의 컨트롤러나 주변 기기와 연결할 수 있습니다. |
2 | 비상 정지버튼 설정스위치 | 티치펜던트, 스마트 펜던트 또는 비상 정지버튼 사용을 위해 반드시 스위치를 실제 구성에 맞게 설정해야 합니다. |
3 | 비상 정지버튼 및 스마트 펜던트 연결단자 | 비상정지 버튼 또는 스마트 펜던트의 케이블을 컨트롤러와 연결합니다. |
4 | 티치펜던트 케이블 연결단자 | 티치펜던트의 케이블을 컨트롤러와 연결합니다. |
5 | 매니퓰레이터 케이블 연결 단자 | 매니퓰레이터의 케이블을 컨트롤러와 연결합니다. |
6 | 전원 연결 단자 | 컨트롤러의 전원을 연결합니다. |
7 | 전원 스위치 | 컨트롤러의 주 전원을 켜거나 끌 수 있습니다. |

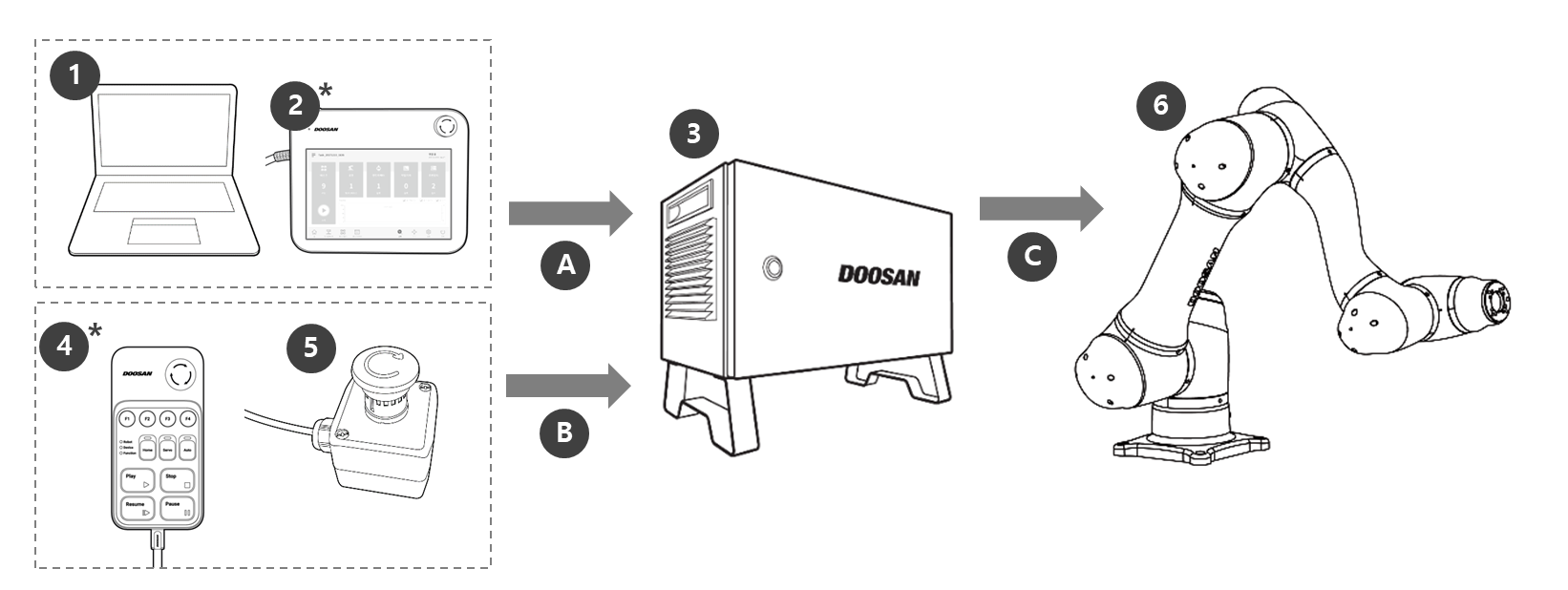

시스템 구성도
번호 | 이름 | 설명 |
---|---|---|
1 | 랩탑 | DART Platform를 설치 후 티치펜던트와 동일한 작업환경 구성이 가능합니다. 랩탑은 구성품에 미 포함이며, DART Platform를 설치하여 사용하실 때 필요합니다. |
2 | 티치펜던트** | 시스템 전체를 관리하는 기기로 로봇에게 특정 자세를 학습시키거나 매니퓰레이터와 컨트롤러 및 매니퓰레이터에 설치되는 관련된 설정을 할 수 있습니다. |
3 | 컨트롤러* | 티치펜던트에서 설정한 자세나 움직임에 따라 로봇의 움직임을 조정합니다. 다양한 입출력 포트를 갖추고 있어 다양한 장비 및 장치를 연결하여 사용할 수 있습니다. |
4 | 스마트 펜던트** | 서보 온/오프나 기 설정된 프로그램의 실행/종료 등 간단한 기능 수행이 가능한 펜던트로 로봇을 쉽게 컨트롤 할 수 있습니다. |
5 | 비상정지 버튼* | 기본 구성품으로 랩탑 사용시, 티치펜던트의 비상정지 버튼 역할을 합니다. |
6 | 매니퓰레이터* | 물체를 운반하거나 부품을 조립하는데 사용할 수 있는 산업용 협동 로봇으로 다양한 툴을 부착하여 사용할 수 있습니다. |
A | 명령/모니터링 | |
B | 명령 | |
C | 전원/네트워크 |
- 기본구성품(*)과 옵션품(**, 별도 구매)으로 구분
