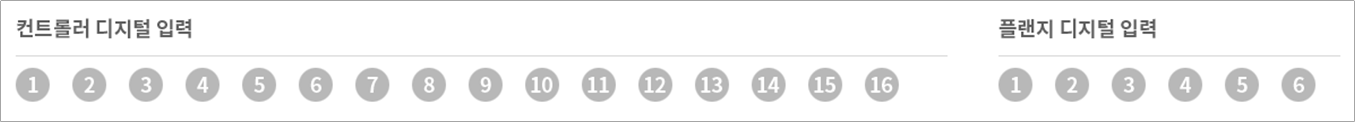

컨트롤러/플랜지 디지털 입력 확인하기
- 컨트롤러나 플랜지에 연결된 기기의 포트 번호를 확인하십시오.
- 해당 번호의 디지털 입력 상태에 따라 다음과 같이 표시됩니다.
- 디지털 신호가 High 신호일 경우, 아이콘의 색상이 연두색으로 표시됩니다.
- 디지털 신호가 Low 신호일 경우, 아이콘 색상이 회색으로 표시됩니다.
알아두기
- 디지털 입력을 안전 입력으로 설정한 경우에도 동일하게 디지털 신호가 High일 경우 아이콘이 파란색으로 표시되고, Low일 경우 회색으로 표시됩니다.

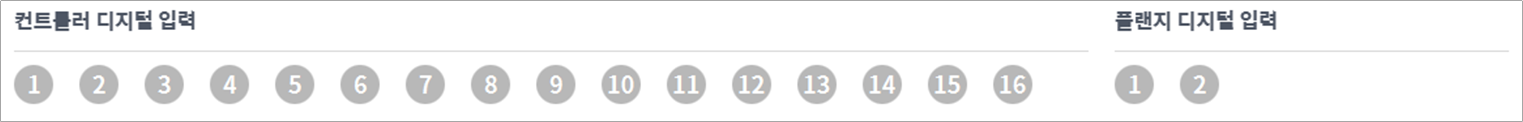

- A Series의 플랜지 디지털 입력 부분의 플랜지 IO 은 2개만 표시됩니다.
