디지털 입출력 전원 단자 (TBPWR) 구성하기

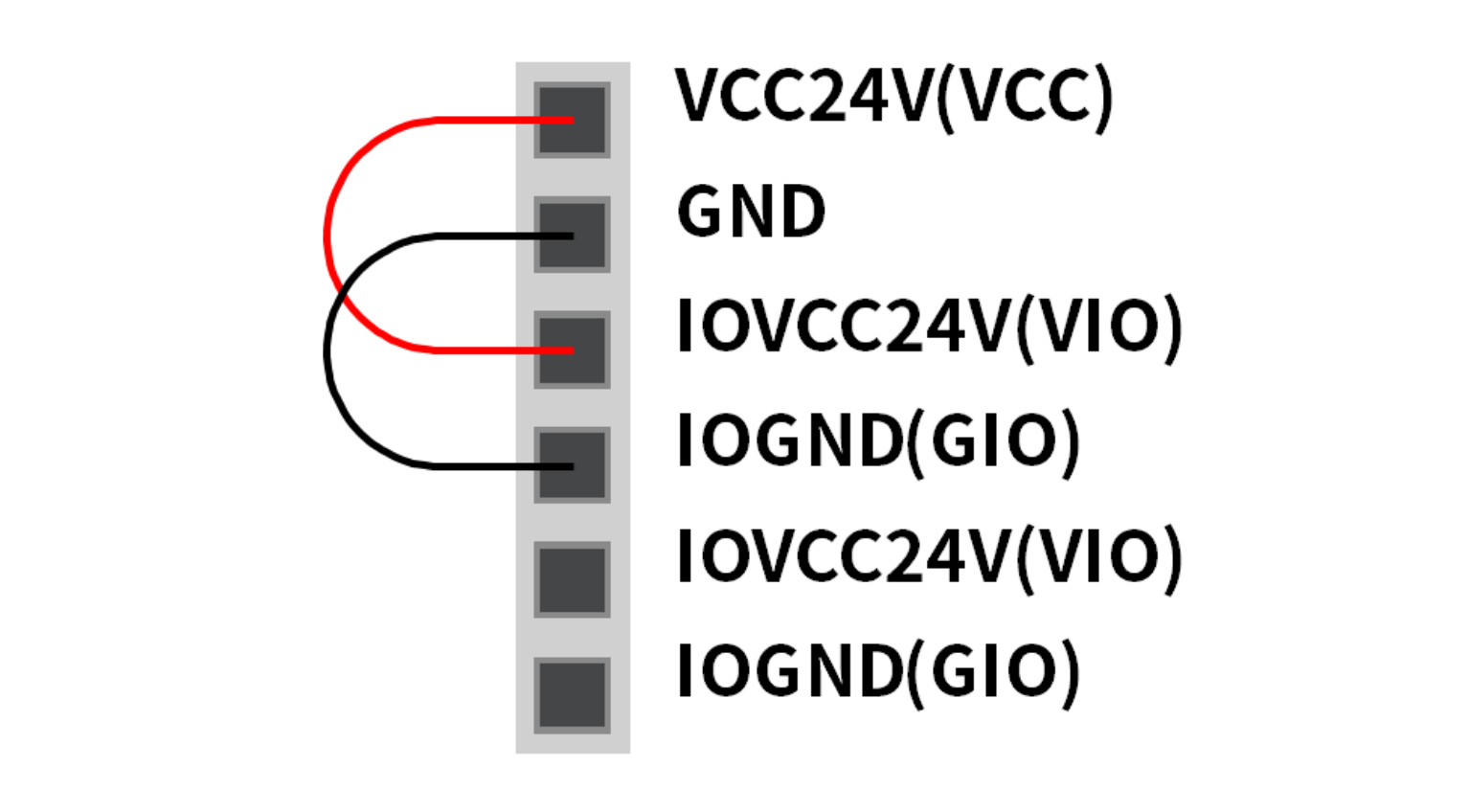

VIO와 GIO는 컨트롤러 전면에 위치한 Safety Controller의 디지털 I/O에 사용되는 전원으로, 컨트롤러 내부의 SMPS에서 공급하는 VCC24V와 GND와 분리되어 있습니다. 만약, 사용자가 Configurable 디지털 I/O 용으로 2A이하의 전류를 사용하고, IO 연결기기와 컨트롤러와의 절연이 필요하지 않다면 아래 그림과 같이 컨트롤러 내부 전원을 I/O 전원으로 연결하여 사용할 수 있습니다. (공장출고세팅)

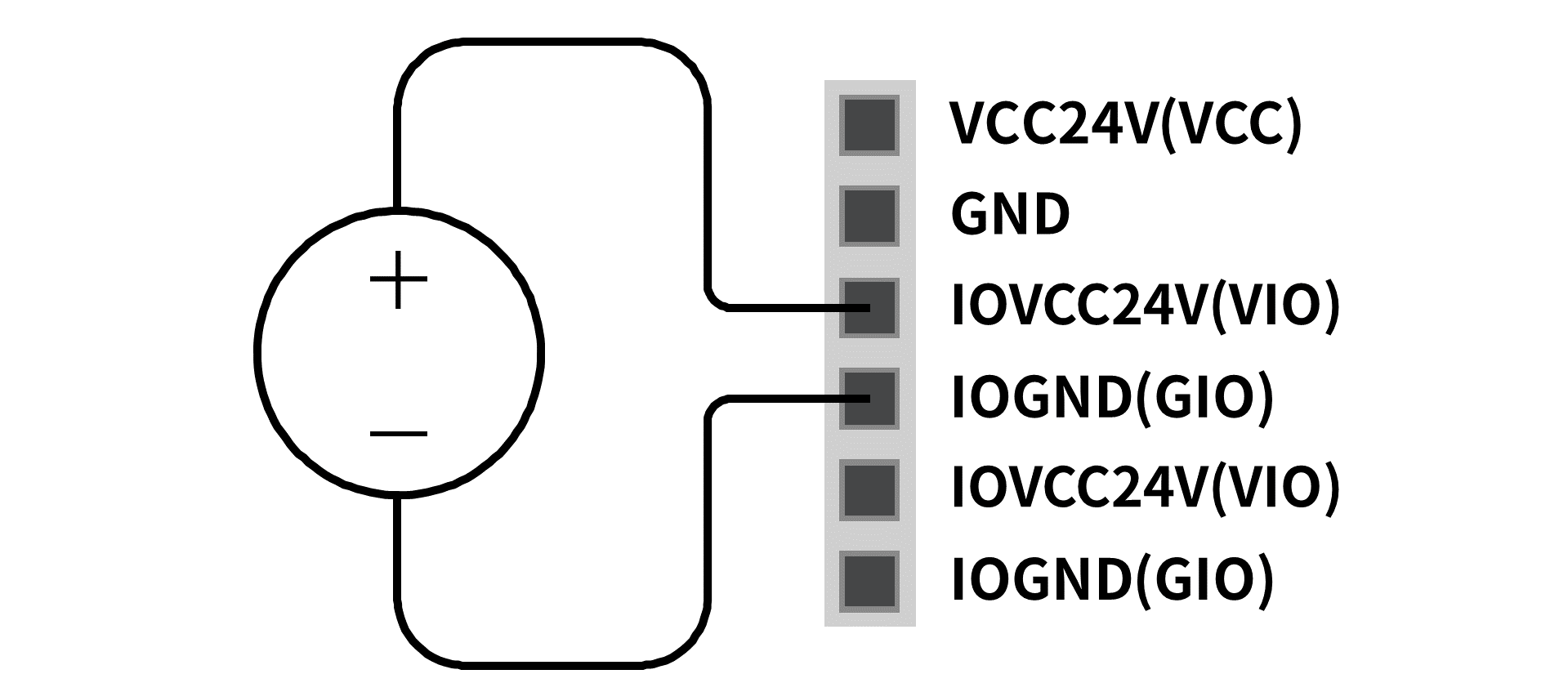

2A이상의 전류가 필요할 경우, 별도의 외부 전원(24V)을 VIO와 GIO 단자로 연결해야 합니다.

VIO 전원이 입력되면 TBPWR 단자블록 상단의 “IOPW(green)” LED가 점등됩니다.

주의

• 컨트롤러의 전원 OFF시 외부 전원(SMPS)을 반드시 OFF 시켜 주십시오.

알아두기

• 2A이상의 전류를 TBPWR의 VCC, GND에 연결하여 사용하게 되면, 동일 SMPS에 연결된 컨트롤러 내부 시스템의 안전을 보장하기 위해 단자대 전원 출력부 앞의 퓨즈가 끊어집니다.

• Configurable 디지털 IO용도로 2A 이상의 전류가 필요하다면, 반드시 외부전원(24V)을 VIO와 GIO에 추가로 연결하십시오
