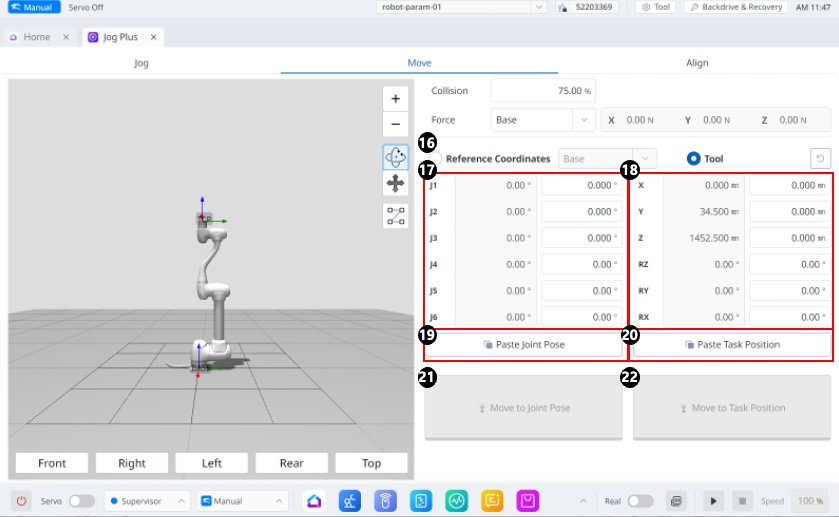

Move 화면


메뉴 구성

항목

설명

16

기준 좌표계 선택

18번 Task 좌표에 사용될 기준 좌표계를 선택합니다. Base, World, User coordinate를 선택할 수 있습니다.

17

조인트 자세

현재 로봇 자세와 목표가 될 조인트 자세를 표시합니다.

18

태스크 자세

선택한 기준 좌표계에 맞는 현재 로봇 자세와 목표가 될 태스크 자세를 표시합니다.

19

조인트 자세 붙여넣기 버튼

클립보드에 복사 되어 있는 자세 값을 조인트 자세 패널에 붙여 넣습니다.

20

태스크 자세 붙여넣기 버튼

클립보드에 복사 되어 있는 자세 값을 태스크 자세 패널에 붙여 넣습니다.

21

조인트 모션 버튼

목표 Joint 자세로 이동할 수 있습니다.

22

태스크 모션 버튼

목표 Task 자세로 이동할 수 있습니다.

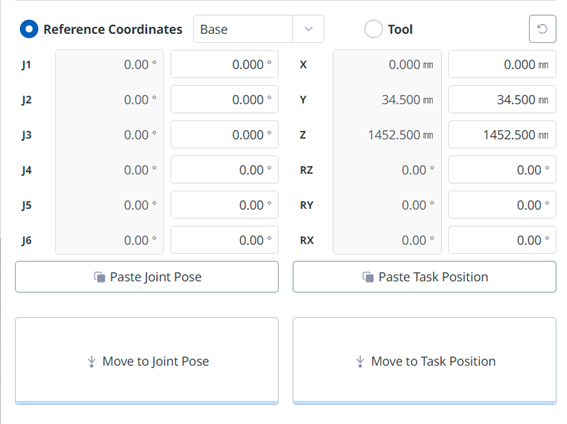

각도 설정해서 움직이기

특정 각도로 로봇을 이동하려면:

  1. 이동 탭을 선택하십시오.

  2. 로봇 조인트의 목표 각도를 입력하십시오. (P series 모델은 J4가 비활성)

  3. 실제 모드를 활성화하십시오.

  4. 해당 조인트 포즈로 이동 버튼을 길게 탭 해 로봇의 조인트 각도를 조절하십시오.

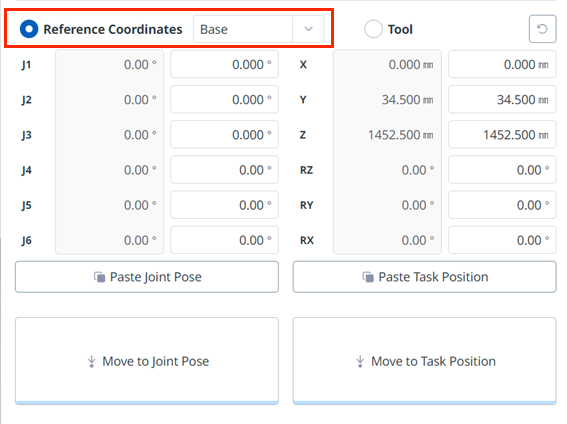

베이스 기준 좌표값 설정해서 이동하기


로봇의 베이스 좌표를 기준으로 로봇을 이동하려면:

  1. 이동 탭을 선택한 후 참조 좌표계 항목을 선택하십시오.

  2. 표시 좌표계를 베이스로 선택하십시오.

  3. 해당 태스크 포지션으로 이동 버튼을 길게 탭 해 설정한 좌표로 이동하십시오.

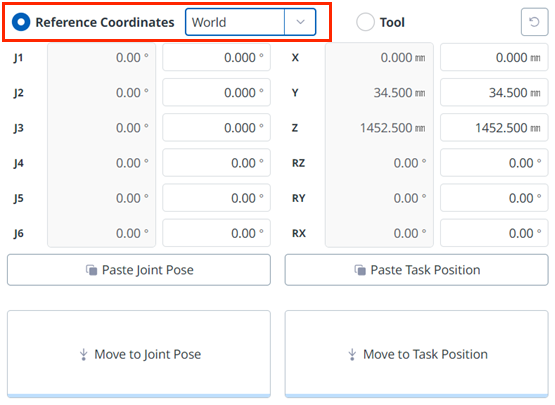

월드 좌표 기준으로 좌표값을 설정해서 이동하기


월드 좌표를 기준으로 로봇을 이동하려면:

  1. 이동 탭을 선택한 후 참조 좌표계 항목을 선택하십시오.

  2. 표시 좌표계를 월드로 선택하십시오

  3. 이동하고자 하는 포즈를 월드 기준으로 설정하십시오.

  4. 해당 태스크 포지션으로 이동 버튼을 길게 탭 해 설정한 좌표로 이동하십시오

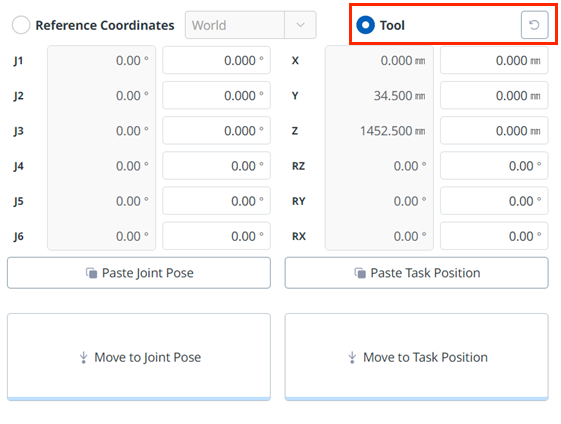

툴 기준으로 좌표값을 설정해서 이동하기


로봇의 툴 좌표를 기준으로 로봇을 이동하려면:

  1. 이동 탭을 선택한 후라디오 버튼을 선택하십시오

  2. 이동하고자 하는 포즈를 툴 기준으로 설정하십시오.

  3. 해당 태스크 포지션으로 이동 버튼을 길게 탭 해 설정한 좌표로 이동하십시오.
