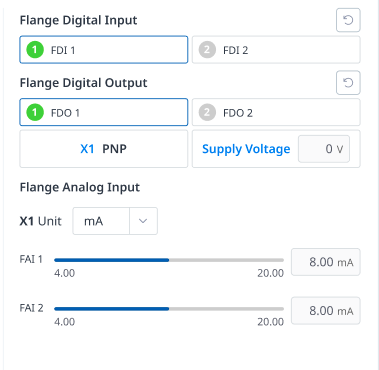

플랜지 입출력
플랜지 디지털 입력
- 플랜지에 연결된 기기의 포트 번호를 확인하십시오.
- 해당 번호의 디지털 입력 상태에 따라 다음과 같이 표시됩니다.
- 디지털 신호가 High 신호일 경우, 아이콘의 색상이 연두색으로 표시됩니다.
- 디지털 신호가 Low 신호일 경우, 아이콘 색상이 회색으로 표시됩니다.
알아두기
- 디지털 입력을 안전 입력으로 설정한 경우에도 동일하게 디지털 신호가 High일 경우 아이콘이 파란색으로 표시되고, Low일 경우 회색으로 표시됩니다.
플랜지 디지털 출력
- 플랜지에 연결된 기기의 포트 번호를 확인하십시오.
- 포트 번호에 해당하는 On/Off 아이콘을 눌러 디지털 출력을 활성화하거나 비활성화하십시오.
- On 아이콘을 누르면 색상이 연두색으로 변경되고 해당 포트가 활성화됩니다.
- Off 아이콘을 누르면 색상이 연두색으로 변경되고 해당 포트가 비활성화됩니다.
플랜지 아날로그 입력
- 플랜지 아날로그 입력에 있는 드롭다운 목록을 눌러 확인할 항목을 선택하십시오.
- 선택한 항목에 따라 화면에 표시되는 플랜지 아날로그 입력 정보를 확인하십시오.
알아두기
- 플랜지 아날로그 입력 값은 상태창에서 입력 값을 설정할 수 없습니다.
