Flange Serial 설정 하기

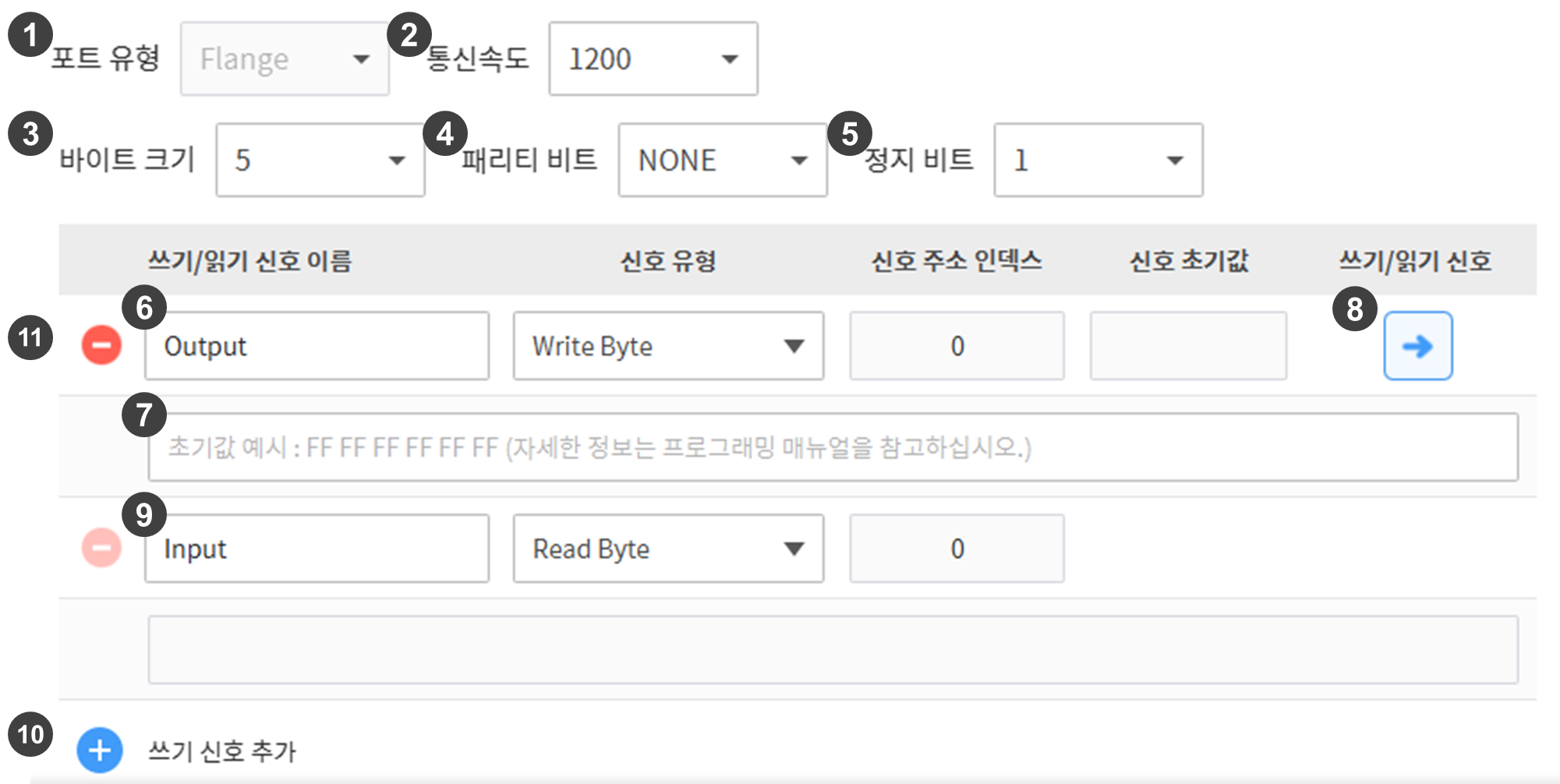

App Builder에서 워크셀 아이템의 Communication Component를 Flange Serial로 만들었을 때 해당 워크셀 아이템의 설정 화면은 다음과 같이 구성됩니다.
번호 | 항목 | 설명 |
|---|---|---|
1 | 포트 타입 | Flange Serial은 별도의 타입을 설정할 수 없습니다. |
2 | 통신 속도 | 통신 속도를 설정합니다. |
3 | 바이트 크기 | 바이트 크기를 설정합니다. |
4 | 패리티 비트 | 패리티 비트를 설정합니다. |
5 | 정지 비트 | 정지 비트를 설정합니다. |
6 | 신호 이름 | 주고 받을 신호의 이름을 설정합니다. |
7 | 출력할 값 | Flange Serial 출력 값을 설정합니다. |
8 | 신호 전송 | 입력한 출력할 값을 연결된 장비에 전송합니다. |
9 | 입력된 값 | 장비에게서 입력받은 값을 출력합니다. |
10 | 신호 추가 | 출력할 신호를 추가합니다. |
11 | 신호 삭제 | 입/출력 신호를 삭제합니다. |
