위치 측정 도구 생성과 티칭 영역 설정하기

위치 측정 도구는 물체(형상)의 위치 및 각도를 측정하기 위한 도구입니다. 레퍼런스 이미지에서 측정하고자 하는 물체(형상)의 영역을 티칭하고 파라미터를 설정합니다. 위치 측정 도구는 티칭 영역의 중심점 위치와 티칭 영역으로부터 틀어진 회전량(각도)을 측정합니다.

번호

항목

설명

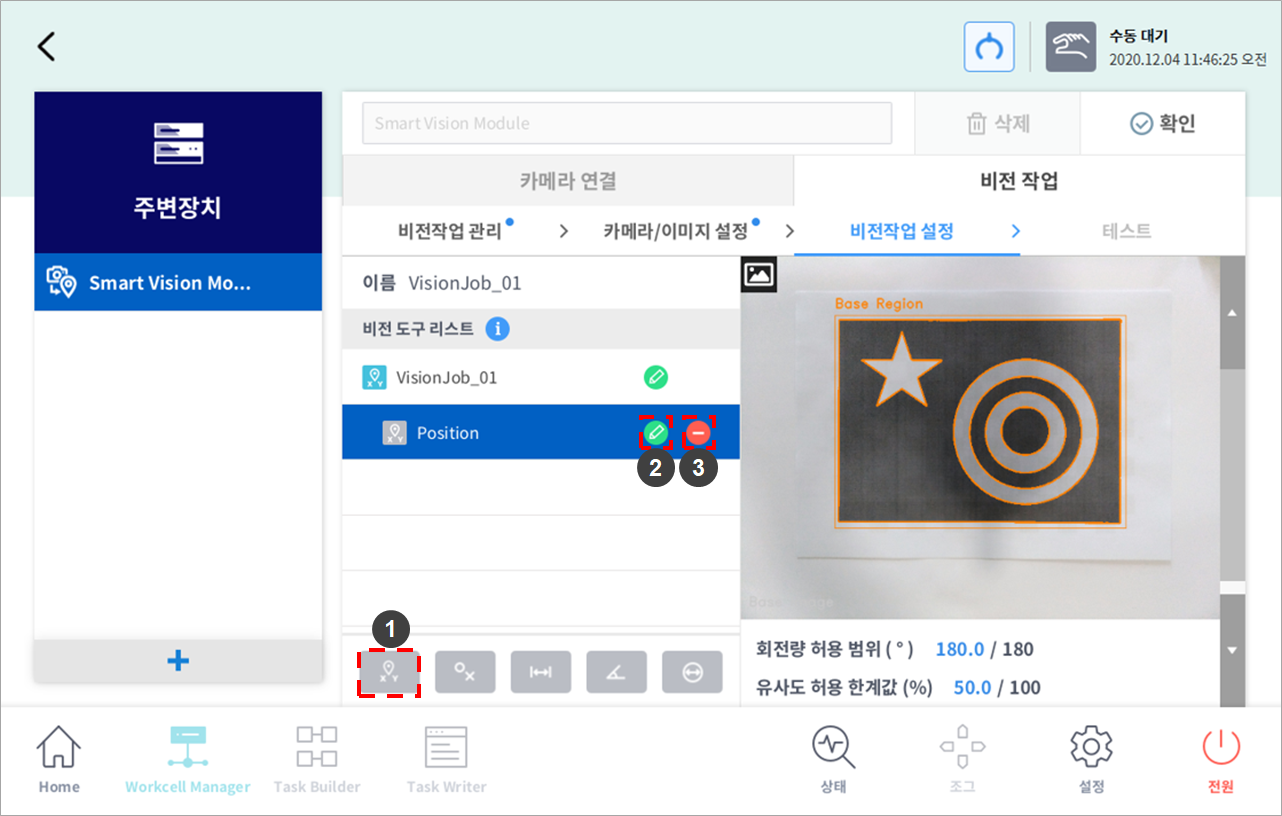

1

위치 측정 도구 추가

비전 도구 리스트에 위치 측정 도구를 추가합니다.

2

수정

비전 도구 리스트에 선택된 작업의 설정 창이 나타납니다.

3

삭제

비전 도구 리스트에서 선택되어 있는 작업이 삭제됩니다.

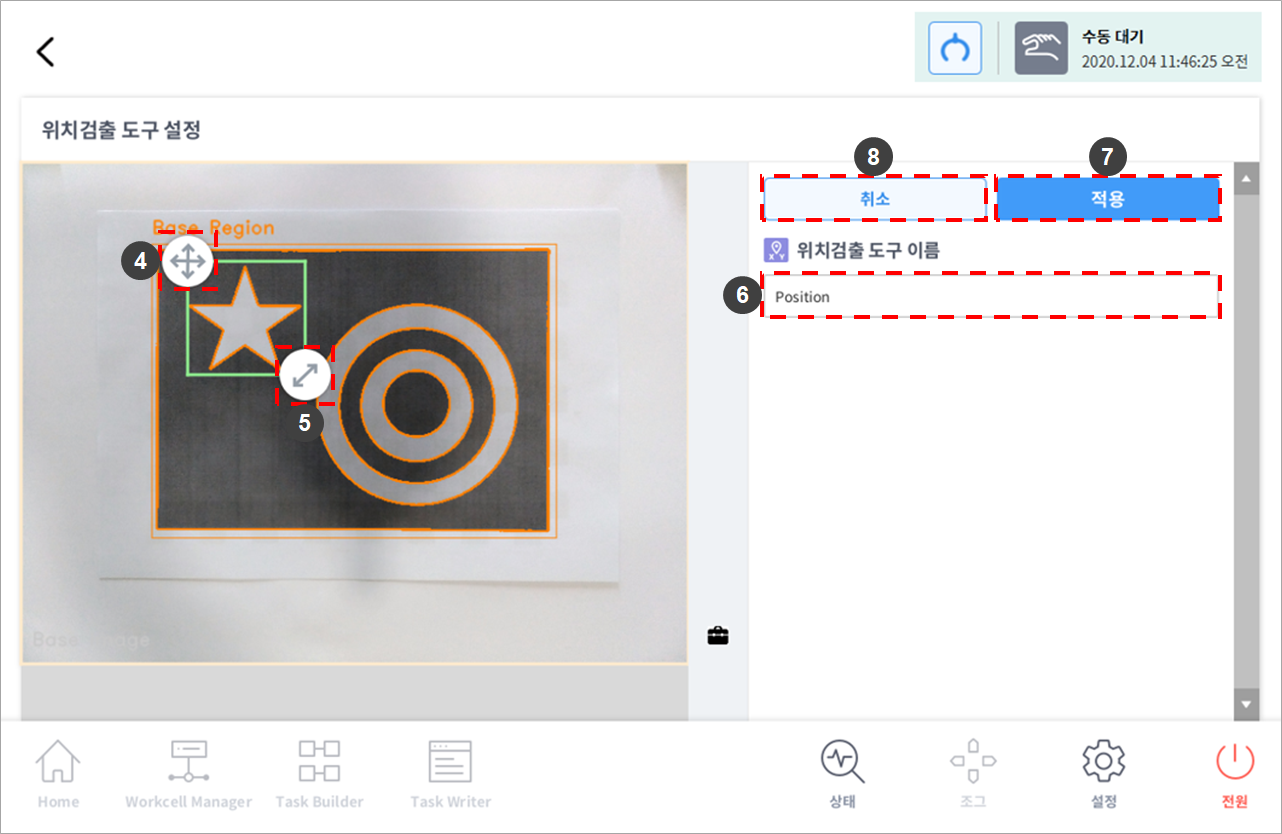

4

티칭 영역 이동

화살표를 누르는 동안 영역으로 이동할 수 있습니다.

  • 설정 영역은 적용 버튼을 누를 때 저장됩니다.

5

티칭 영역 크기 조절

화살표를 누르는 동안 티칭 영역의 크기를 조절할 수 있습니다.

  • 설정 영역은 적용 버튼을 누를 때 저장됩니다.

6

작업 이름 편집에디트 창

키보드 화면이 올라오고, 작업이름을 수정할 수 있습니다.

  • 적용 버튼을 누를 때 적용됩니다.

7

적용

비전 작업 설정을 적용합니다.

8

취소

비전 작업 설정을 취소합니다.
