형상 파일 읽기
CAD 파일에서 형상을 로딩합니다.
지원포맷
3차원 CAD 파일 | IGES (.igs, .iges), STEP (.stp, .step) |
3차원 형상 파일 | STL (.stl) |
2차원 CAD 파일 | DXF (.dxf) |
알아두기
IGES, STEP파일은 표준 CAD 파일입니다. 만약 다른 형식의 CAD 파일을 사용하고자 한다면, 다른 CAD툴이나 CAD변환 툴을 이용하여 형식을 변환한 후 사용하십시오.

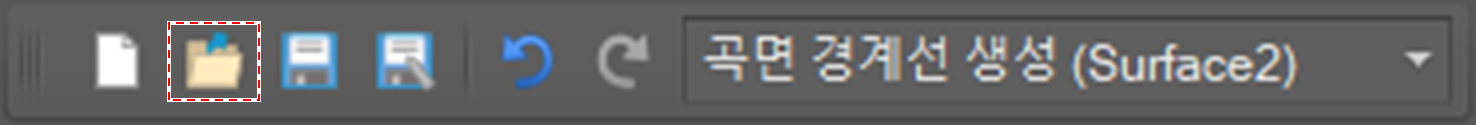

- 문서 열기 버튼을 클릭하십시오.

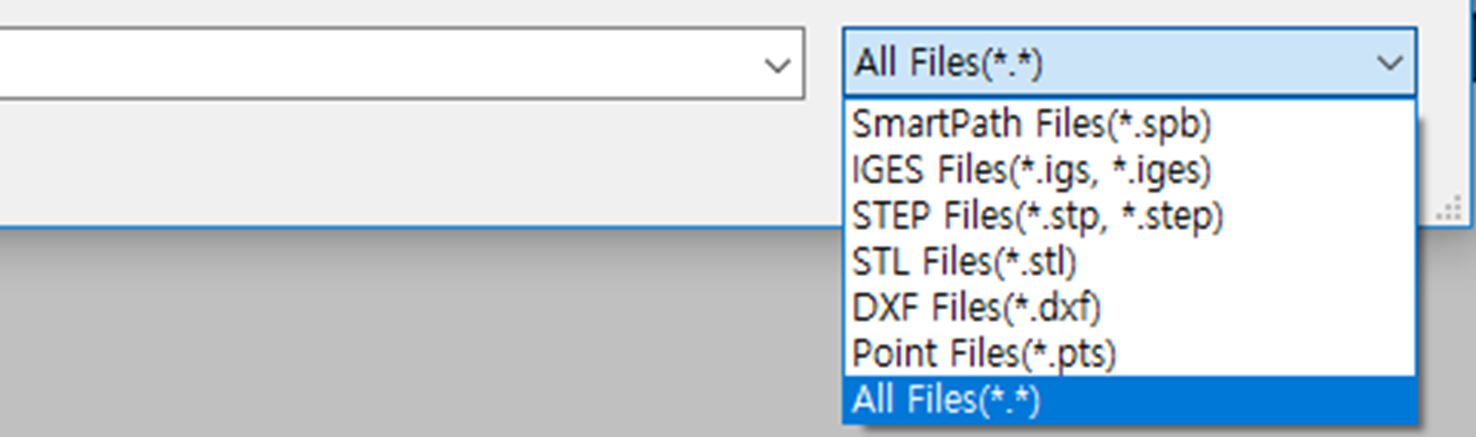

- 파일 선택창에서 CAD 파일을 선택하십시오.
알아두기
1개 이상의 파일을 동시에 로딩할 수 있습니다.
spb 파일은 경로 생성 작업 문서 파일입니다. 작업 문서 파일은 CAD 파일과 동시에 로딩할 수 없습니다.
