평면/곡면 생성

평면/곡면을 생성하는 기능을 제공합니다.

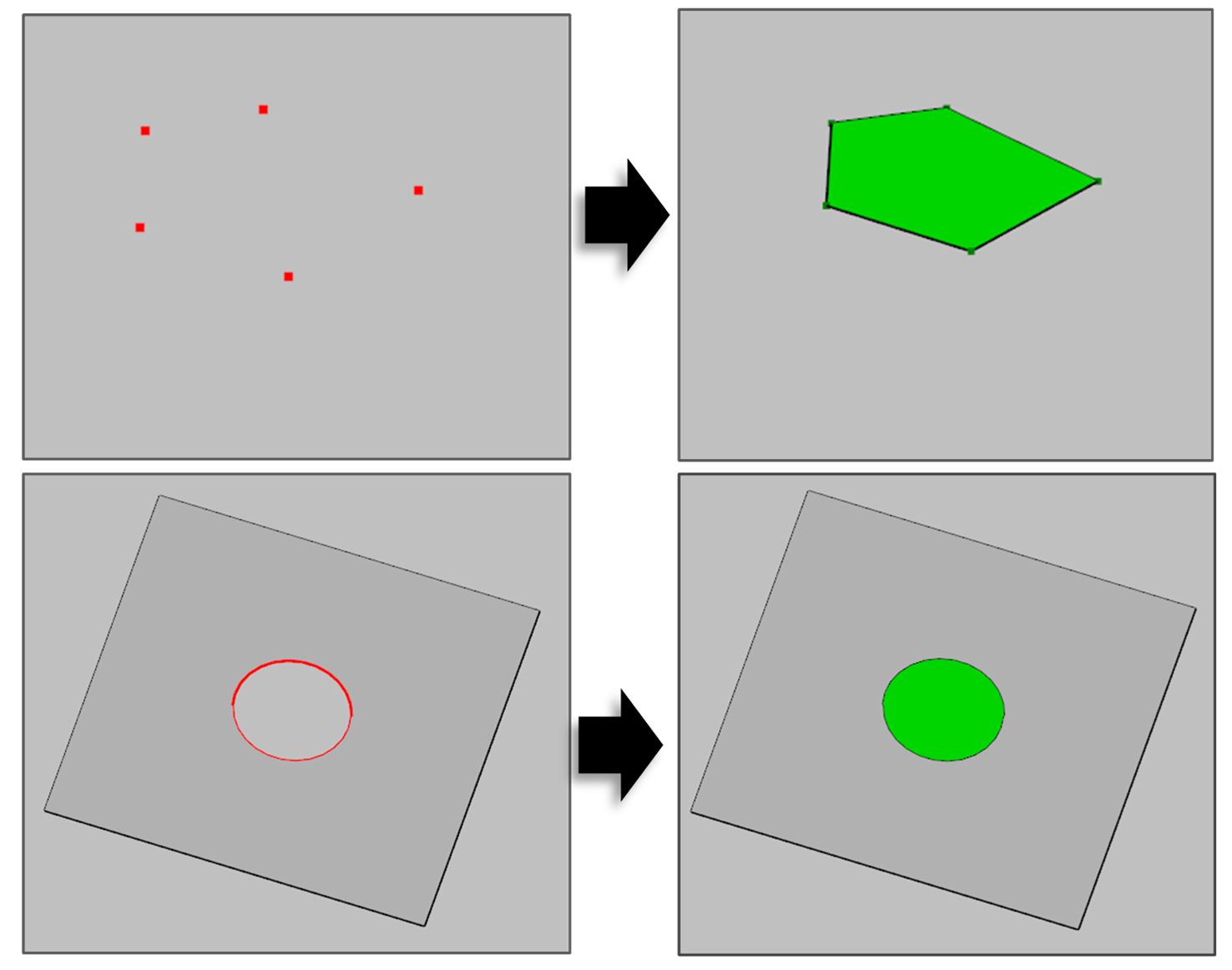

평면 생성

선택한 세 개 이상의 점들 또는 연결된 곡선으로부터 평면을 생성합니다.

1. 메뉴에서 곡면 생성 버튼을 클릭하십시오.






2. 활성창에서 평면 생성(점) 또는 평면 생성(곡선) 옵션을 선택합니다.
3. 생성 옵션을 선택합니다.
   • 생성 그룹: 개체가 생성될 그룹입니다.

4. 대상 개체를 선택합니다.
   선택한 기능에 따라 입력 옵션은 다음과 같습니다.


   점	3개 이상의 점 개체
   곡선	한 평면 상에 존재하고 루프를 구성하는 1개 이상의 곡선(또는 경로) 개체




5. 생성 버튼을 클릭합니다.

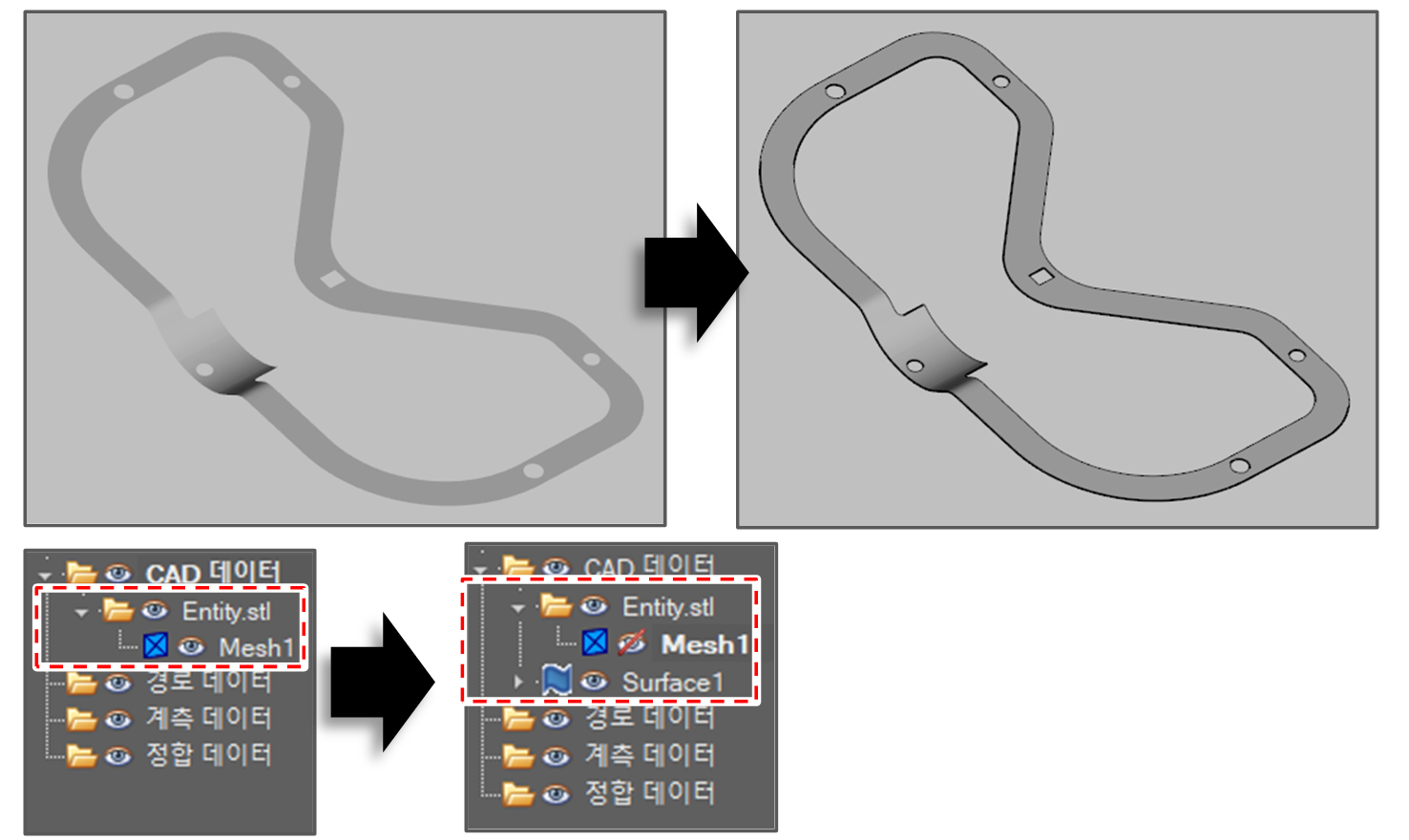

메쉬에서 곡면 추출

메쉬는 가시화를 위한 삼각망 정보만을 가지고 있습니다. 메쉬에서 기하 정보를 생성하여 곡면을 생성하는 기능을 제공합니다. 본 기능은 STL 파일을 이용하여 경로를 생성할 때 활용될 수 있습니다.

1. 메뉴에서 곡면 생성 버튼을 클릭하십시오.






2. 활성창에서 평면 생성(점) 또는 평면 생성(곡선) 옵션을 선택합니다.
3. 생성 옵션을 선택합니다.
   • 생성 그룹: 개체가 생성될 그룹입니다.
4. 메쉬 또는 곡면 개체를 선택합니다.
5. 분류 각도를 설정합니다. 면을 생성하기 위한 기준 각도로서 두 면이 이루는 각도가 설정값 이상인 경우엔 별도의 면으로 생성됩니다.
6. 생성 버튼을 클릭합니다.
