Modbus Type

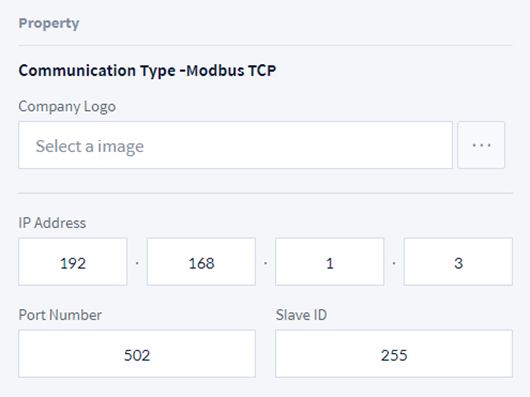

Modbus TCP
관련 예제는 Modbus TCP WCI 제작하기를 참고하십시오.
| 항목 | 설명 |
|---|---|
| Company Logo | Workcell Item을 제작하는 회사의 Logo 이미지를 첨부 할 수 있습니다. |
| IP Address | 연결할 Modbus Master 의 접속 주소를 지정 합니다. |
| Port Number | 연결 할 Modbus Master 의 Port 를 지정 합니다. |
| Slave Id | Slave Id를 설정 합니다. |

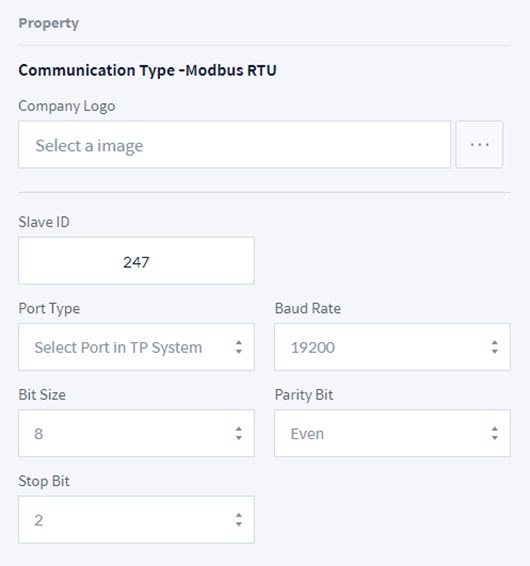

Modbus RTU
| 항목 | 설명 |
|---|---|
| Company Logo | Workcell Item을 제작하는 회사의 Logo 이미지를 첨부 할 수 있습니다. |
| Slave ID | Slave Id를 설정 합니다. |
| Port Type | Serial Port Type을 선택하는 메뉴 입니다. 상위제어기 에서 연결된 Device 목록을 찾아 표시됩니다. |
| Baud Rate | Baud Rate를 설정 합니다. |
| Bit Size | Bit Size를 설정 합니다. |
| Parity Bit | Parity Bit를 설정 합니다. |
| Stop Bit | Stop Bit를 설정 합니다. |
Output/Input Signal

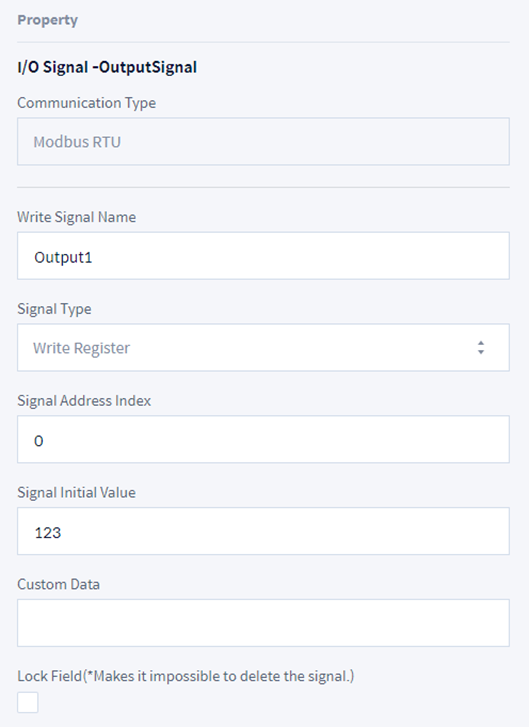

Output Signal
| 항목 | 설명 |
|---|---|
| Write Signal Name | 추가한 신호의 이름을 설정 합니다. 최대 20자 까지 가능하며 영문, 숫자 "_" 기호만 입력 가능 합니다. |
| Signal Type | Modbus 의 신호 타입을 선택 합니다.
- Write Coil, Write Register, Write Multiple Coils, Write Multiple Registers |
| Signal Address Index | Modbus 신호의 주소를 입력 합니다. |
| Signal Initial Value | 신호의 기본값을 입력 합니다. |
| Custom Data | 복수개의 값을 전달할 경우에 사용 합니다. 신호 타입이 Write Multiple Coils 또는 Write Multiple Registers 일 경우에 아래와 같은 형식으로 입력 합니다.
ex> 1,0,1,0,1 |
| Lock Field | 해당 항목 체크 시 상위제어기에서 수정 및 삭제가 불가 하도록 설정 됩니다. |

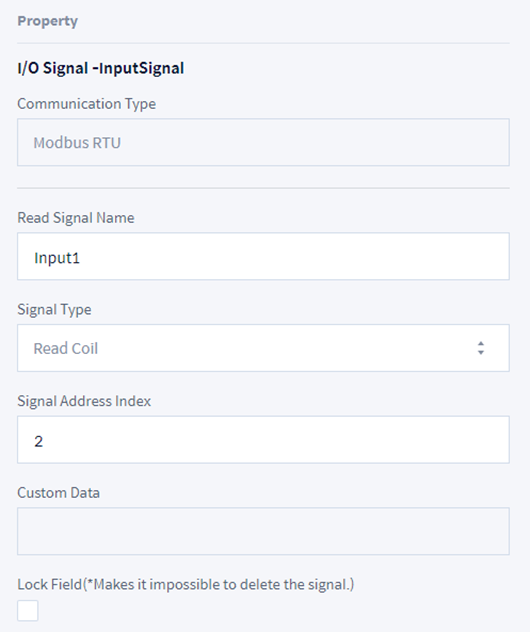

Input Signal
| 항목 | 설명 |
|---|---|
| Read Signal Name | 추가한 신호의 이름을 설정 합니다. 최대 20자 까지 가능하며 영문, 숫자 "_" 기호만 입력 가능 합니다. |
| Signal Type | Modbus 의 신호 타입을 선택 합니다.
- Read Coil, Read Register |
| Signal Address Index | Modbus 신호의 주소를 입력 합니다. |
| Custom Data | 비 활성화된 메뉴 입니다. |
| Lock Field | 해당 항목 체크 시 상위제어기에서 수정 및 삭제가 불가 하도록 설정 됩니다. |
