Digital I/O

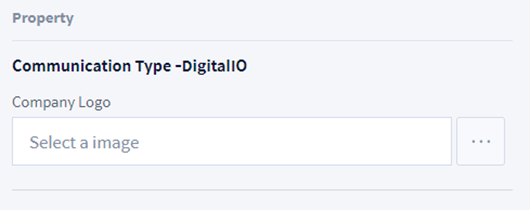

Digital I/O
| 항목 | 설명 |
|---|---|
| Company Logo | Workcell Item을 제작하는 회사의 Logo 이미지를 첨부 할 수 있습니다. |
Output/Input Signal

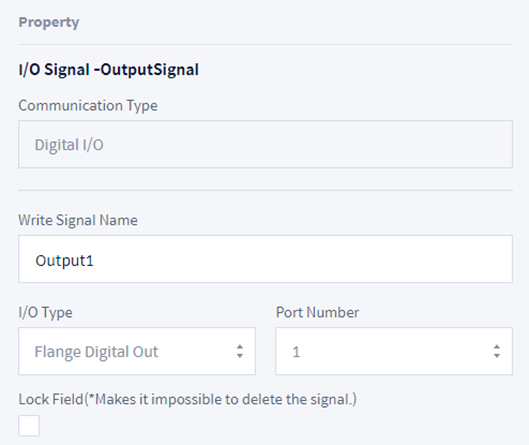

Output Signal
| 항목 | 설명 |
|---|---|
| Write Signal Name | 추가한 신호의 이름을 설정 합니다. 최대 20자 까지 가능하며 영문, 숫자 "_" 기호만 입력 가능 합니다. |
| I/O Type | Digital IO 의 타입을 선택 합니다. 타입은 Controller , Flange 가 있습니다. |
| Port Number | Digital IO의 포트 번호를 선택 합니다. Controller 의 경우 1~16 , Flange 의 경우 1~6 까지 있습니다. |
| Lock Field | 해당 항목 체크 시 상위제어기에서 수정 및 삭제가 불가 하도록 설정 됩니다. |

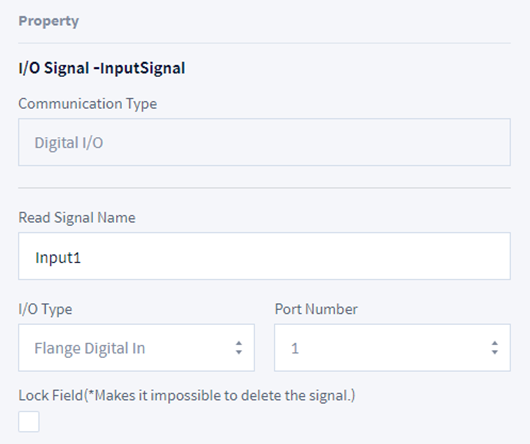

Input Signal
| 항목 | 설명 |
|---|---|
| Read Signal Name | 추가한 신호의 이름을 설정 합니다. 최대 20자 까지 가능하며 영문, 숫자 "_" 기호만 입력 가능 합니다. |
| I/O Type | Digital IO 의 타입을 선택 합니다. 타입은 Controller , Flange 가 있습니다. |
| Port Number | Digital IO의 포트 번호를 선택 합니다. Controller 의 경우 1~16 , Flange 의 경우 1~6 까지 있습니다. |
| Lock Field | 해당 항목 체크 시 상위제어기에서 수정 및 삭제가 불가 하도록 설정 됩니다. |
