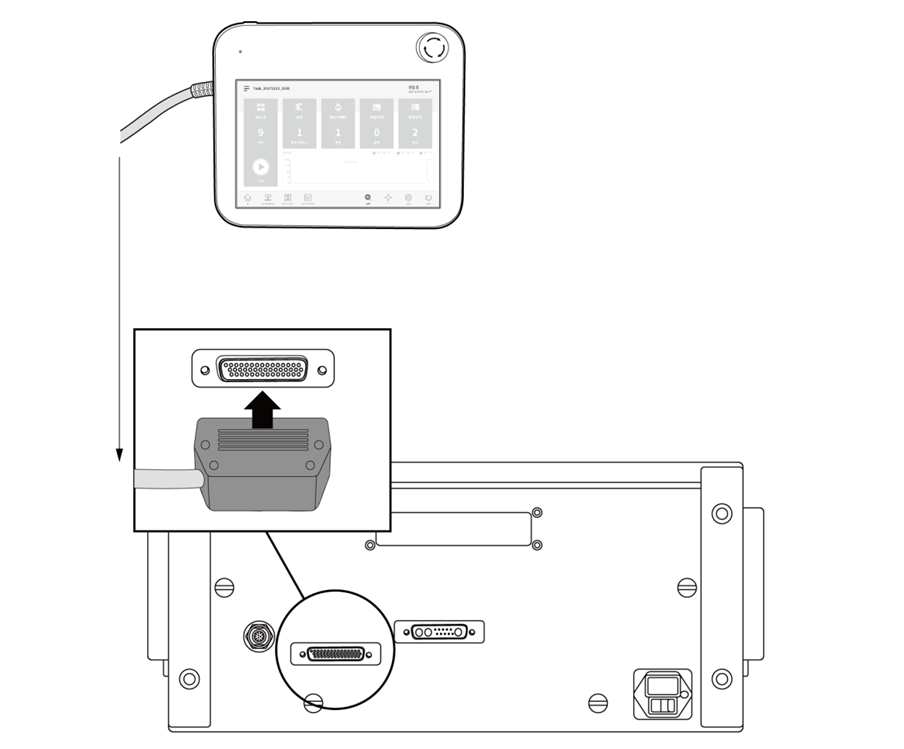

コントローラーとティーチペンダントを接続する
注意
- ケーブルをつなぐ際、ピン部分が曲がらないように接続部の形をよく確認してからつないでください。
- ティーチペンダントを壁又はコントローラーにかけて使用する場合、接続ケーブルにひっかかって転ばないように注意してください。
- コントローラー、ティーチペンダント、ケーブルが液体に触れないように注意してください。
- コントローラーとティーチペンダントは、埃まみれや濡れた環境の場所に設置しないようにしてください。
- コントローラーとティーチペンダントは、絶対にIP20等級を超える埃のある環境にさらされてはなりません。導電性粉塵のある環境では特に注意してください。
メモ
- システムを構成する際、基本的に機器間のノイズの影響とシステムの誤動作を防ぐため、ノイズの低減設備を設置することをおすすめします。

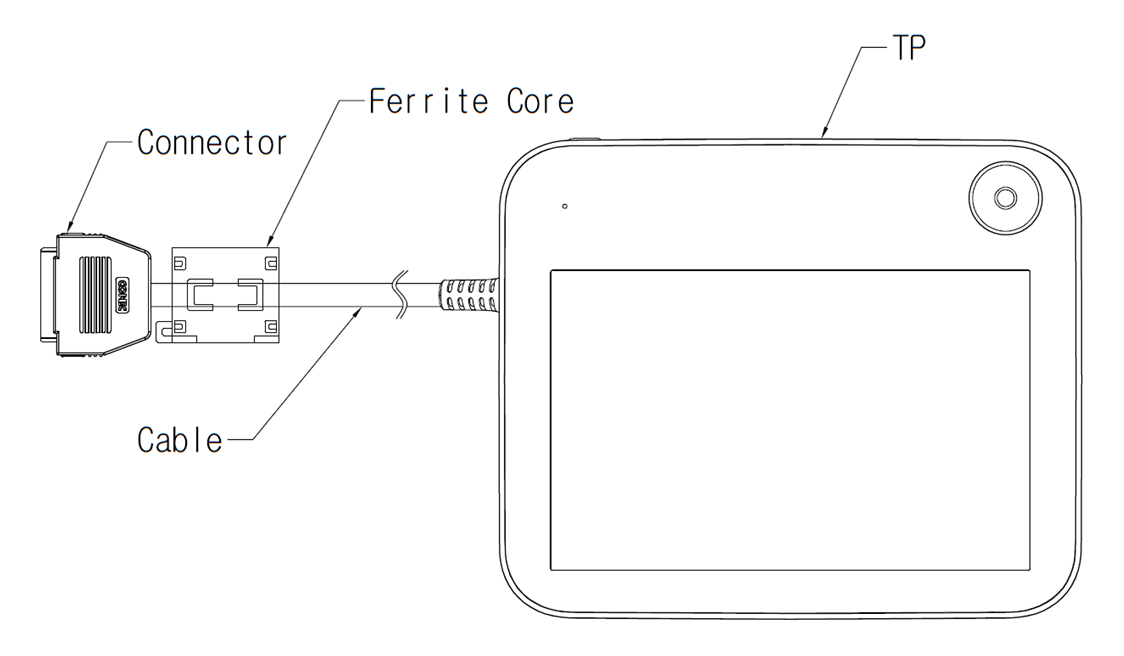

- 電磁波ノイズの影響を受けたり、他の機器に影響を与える場合、正常な使用のためにフェライトコアをティーチペンダントケーブルの接続部に設置することをお勧めします。設置位置は以下のとおりです。
