コントローラーとスマートペンダントをつなぐ

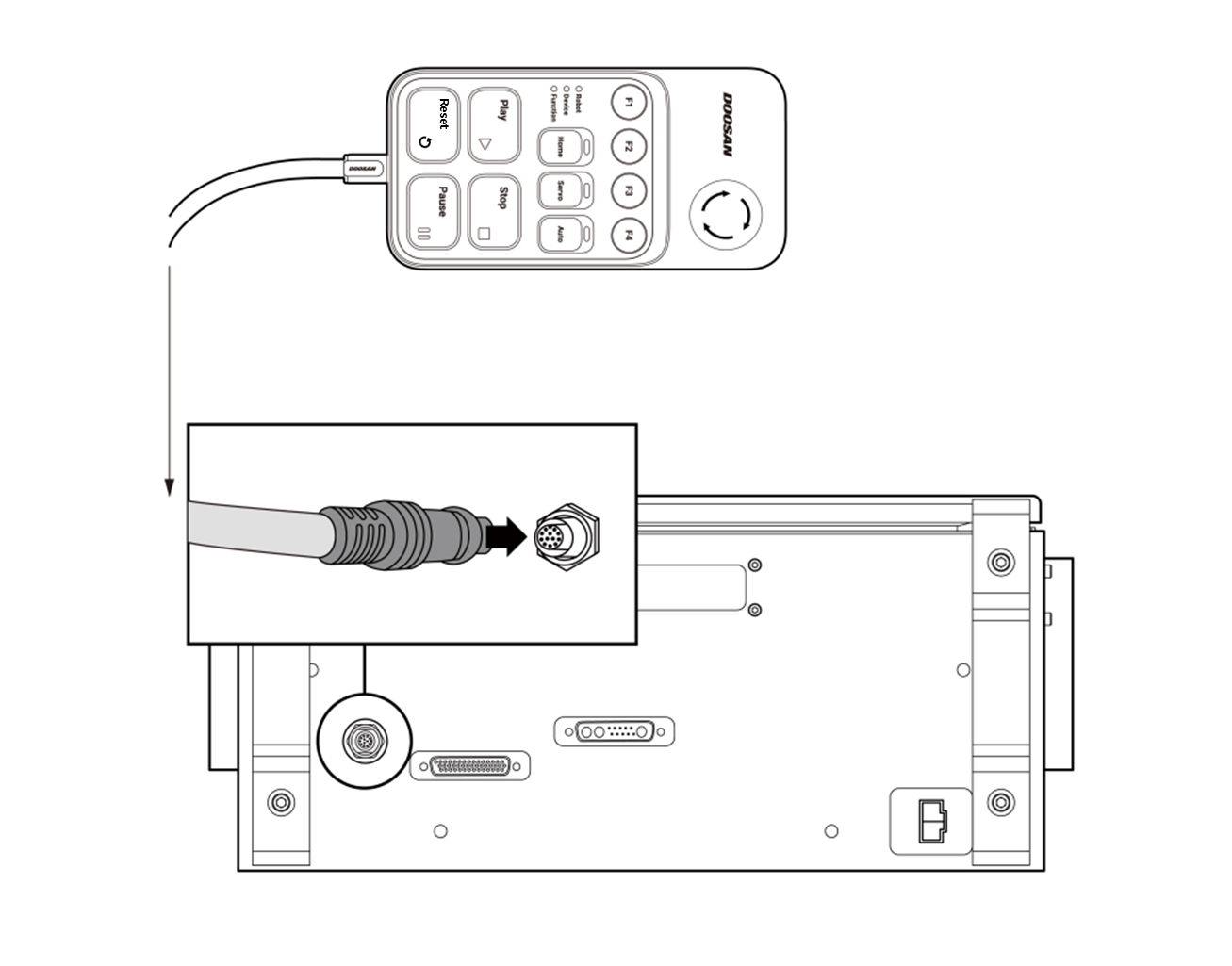

スマートペンダントのケーブルをコントローラーの該当接続部につなぎ、時計回りにスクリューロックをかけ、ケーブルが抜けないようにしてください。

警告

  • 非常停止ボタン設定スイッチの設定を非常停止ボタン設定スイッチを設定する節に従って設定してください。非常停止ボタン設定スイッチの設定が実際の構成と異なっている場合、非常停止ボタンが作動せず、危険な状況でユーザーが負傷することがあるため、必ず設定状態と非常停止ボタンが作動するかどうかを確認してください。

注意

  • ケーブルをつなぐ際、ピン部分が曲がらないように接続部の形をよく確認してからつないでください。
  • ティーチペンダントを壁又はコントローラーにかけて使用する場合、接続ケーブルにひっかかって転ばないように注意してください。
  • コントローラー、スマートペンダントのケーブルが液体に触れないように注意してください。
  • コントローラーとスマートペンダントは、埃まみれや濡れた環境の場所に設置しないようにしてください。
  • コントローラーとスマートペンダントは、絶対にIP20等級を超える埃のある環境にさらされてはなりません。導電性粉塵のある環境では特に注意してください。
  • ティーチペンダントのケーブルを配置する際、ケーブルの曲率(r)が最低曲率半径(120mm)以上になるように配置してください。

  • システムを構成する際、基本的に機器間のノイズの影響とシステムの誤動作を防ぐために、ノイズの低減設備を設置することをおすすめします。

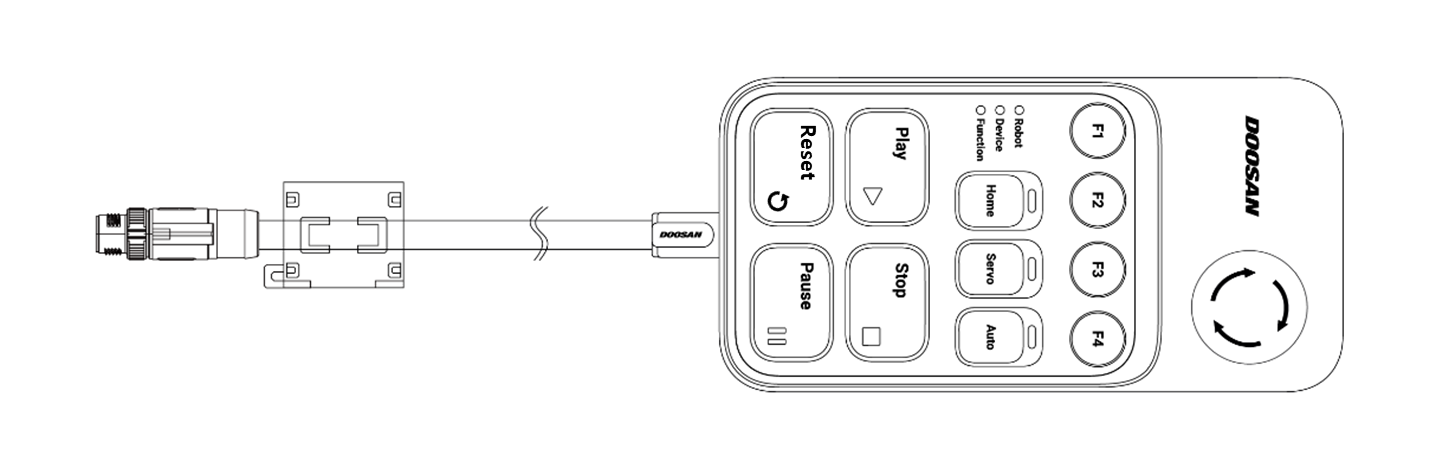

  • スマートペンダントが電磁波ノイズの影響を受けたり、他の機器に影響を与える場合、正常な使用のためにフェライトコアを設置しなければなりません。設置位置は以下のとおりです。
