フランジI/O設定

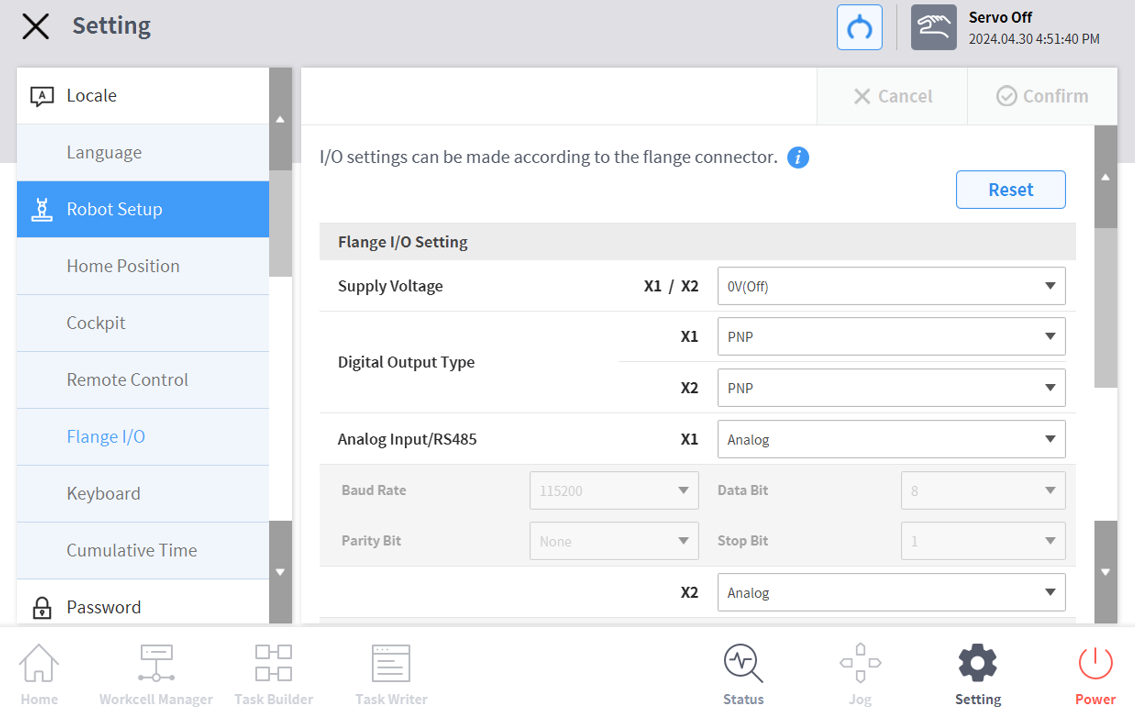

  1. [設定] メニュー領域で、[ロボット設定] の [フランジ I/O] メニューを選択します (新しいフランジが接続されている場合にのみ表示されます)。
    • 現在設定されている情報が設定管理画面に表示されます。

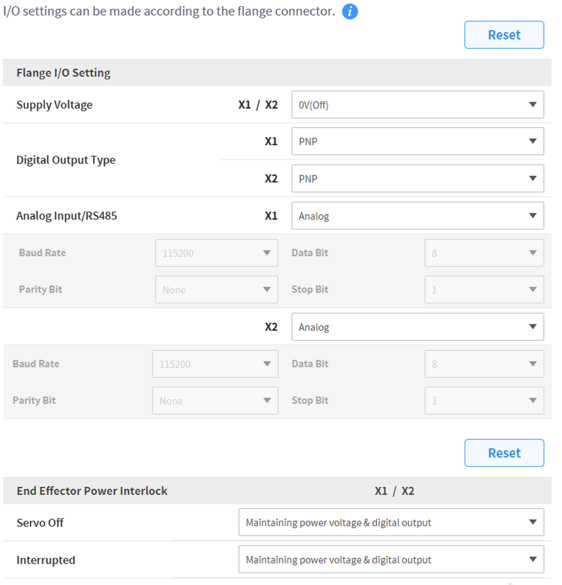

  2. フランジ I/O 設定 (X1/X2) のオプションを変更します。
    • 供給電圧
      • 0V/12V/24V電源供給機能
    • デジタル出力タイプ
      • PNP / NPN
    • アナログ入力/RS485
      • X1/X2 ポートをアナログ入力または RS485 として使用
      • RS485を選択する場合は、ボーレート、データビット、パリティビット、ストップビットを設定してください。
  3. エンドエフェクター電源インターロックのオプションを変更する
    • サーボオフ
      • 電源電圧とデジタル出力の維持
      • サーボオン時に電源電圧とデジタル出力を0Vに切り替え、直前の状態に戻します。
    • 中断されました
      • 電源電圧とデジタル出力の維持
      • 電源電圧とデジタル出力を0Vに切り替え、リセットすると最後の状態に戻ります。
  4. 完了したら、「OK」ボタンを押します。
    • これでフランジ I/O を使用するための環境設定が完了しました。

알아두기

  • シリーズはX1のみを表示します。
