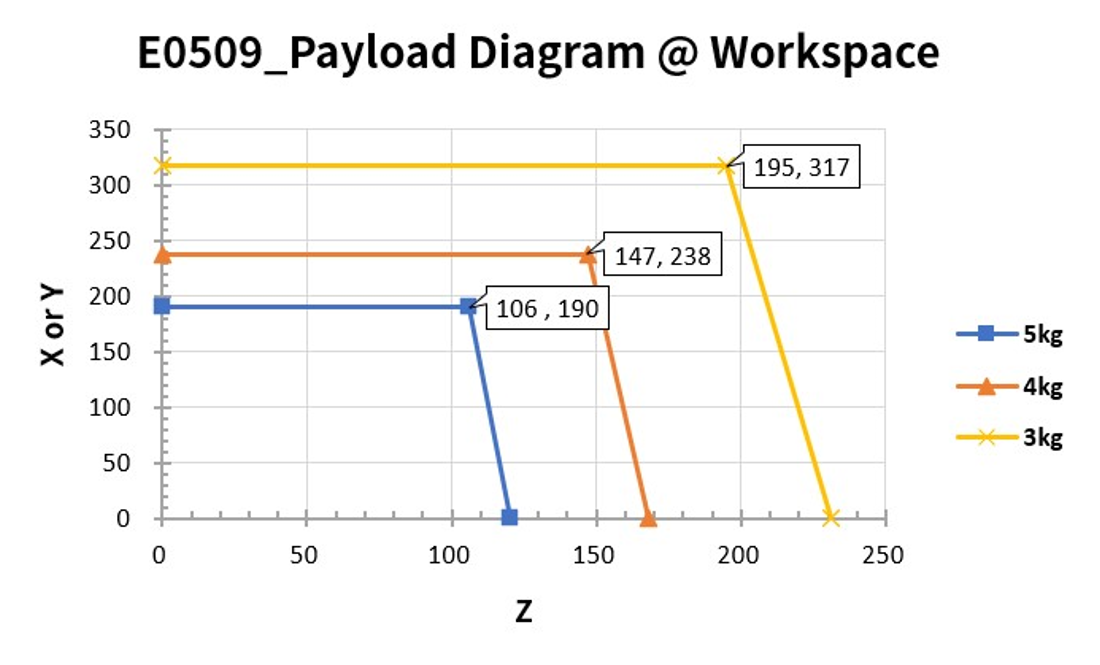

作業領域内での最大ペイロード

作業領域内でのロボットの最大ペイロードは重心の距離によって異なります。距離別のペイロードは次のとおりです。

メモ

本負荷ダイアグラムは、小さなツールの負荷体積を仮定しています。同じ重量のツールでも大きな負荷体積を持つ場合、ツールの重心は上のペイロードよりも制限されることがあり、その場合振動などが発生する可能性があります。

E0509

許容モーメント及び慣性(Inertia)

ロボットのJ4～J6の許容モーメント及び慣性(Inertia)情報は下記のとおりです。
