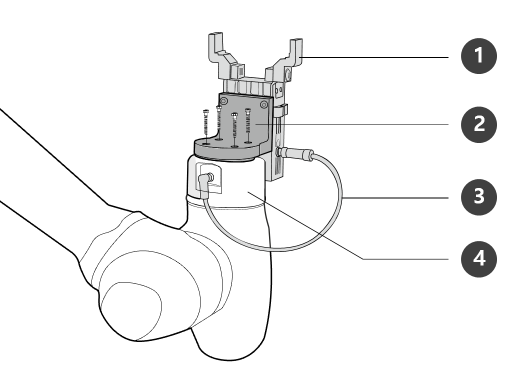

ロボットとツールをつなぐ

1. M6ボルト4個を利用して、ツールフランジにツールを固定してください。

   • ボルトを固定する際は、9 Nmのトルクでボルトを締めることをおすすめします。

   • ロボットを固定位置に正確に設置すべき場合は、Φ6の位置決定ピンを利用すると希望の位置に設置できます。

2. ツールを固定してから、フランジI/Oコネクタに必要なケーブルをつないでください。

メモ

ツールを結合する方法は、ツールごとに異なる可能性があります。詳しい方法は、ツールのメーカーが提供するマニュアルを参照してください。

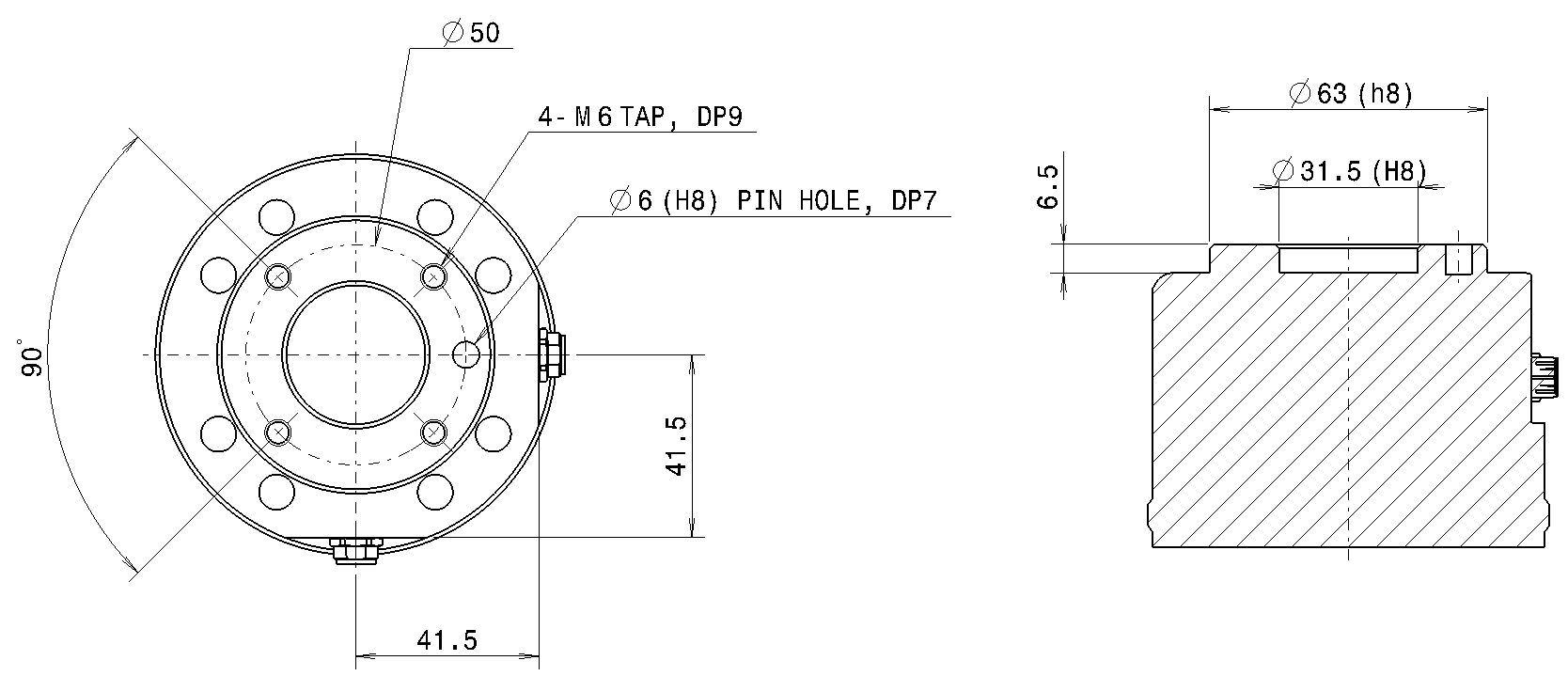

Tool output flange, ISO 9409-1-50-4-M6
