コントローラI/O

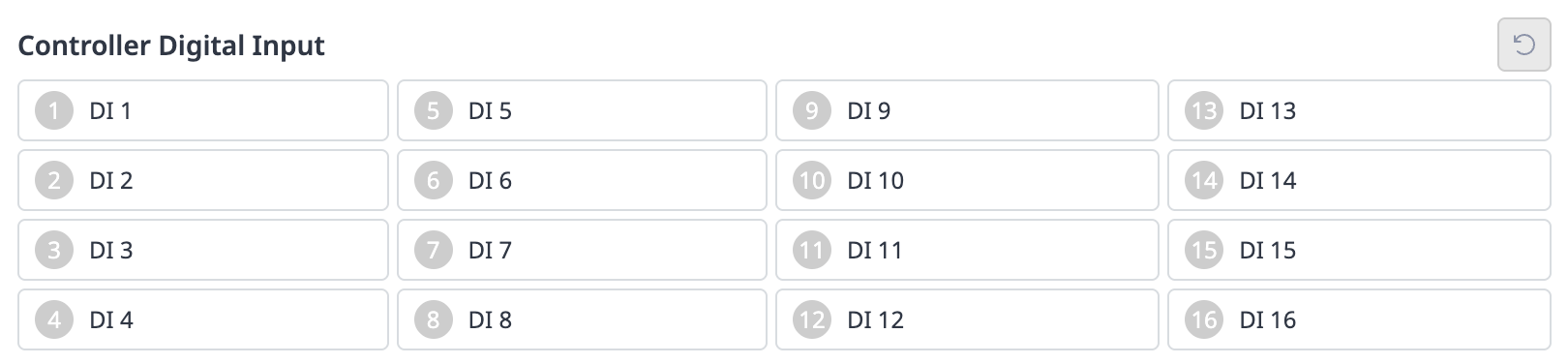

コントローラのデジタル入力

1. コントローラに接続されているデバイスのポート番号を確認します。

2. 対応する番号のデジタル入力ステータスに応じて、次のように表示されます。

   • デジタル信号がHigh信号の場合、アイコンは薄緑色で表示されます。

   • デジタル信号が低信号の場合、アイコンはグレーで表示されます。

注記

デジタル入力が安全入力として設定されている場合も同様です。デジタル信号が高い場合はアイコンが青で表示され、低い場合はグレーで表示されます。

安全入力

1. コントローラに接続されているデバイスのポート番号を確認します。

2. 対応する番号のデジタル入力ステータスに応じて、次のように表示されます。

   • デジタル信号がHigh信号の場合、アイコンは薄緑色で表示されます。

   • デジタル信号が低信号の場合、アイコンはグレーで表示されます。

コントローラのデジタル出力

1. コントローラまたはフランジに接続されているデバイスのポート番号を確認します。

2. デジタル出力を有効または無効にするには、ポート番号に対応するOn/Offアイコンを押します。

   • On アイコンを押すと、アイコンがライトグリーンに変わり、対応するポートがイネーブルになります。

   • Off アイコンを押すと、アイコンがグレーに変わり、対応するポートが無効になります。

コントローラアナログ入力

1. [Controller Analog Input](コントローラアナログ入力)のドロップダウンリストをクリックして、チェックする項目を選択します。

2. 画面に表示される選択項目のアナログ入力情報を確認します。

注記

アナログ入力値はステータスウィンドウで入力値を設定できません。

コントローラアナログ出力

1. [Controller Analog Output](コントローラアナログ出力)のドロップダウンリストをクリックして、チェックする項目を選択します。

   • 選択した項目のアナログ出力情報がドロップダウンリストの右側に表示されます。

   • アナログ出力信号タイプのデフォルト値はvoltageです。

2. アナログ出力値を変更します。
