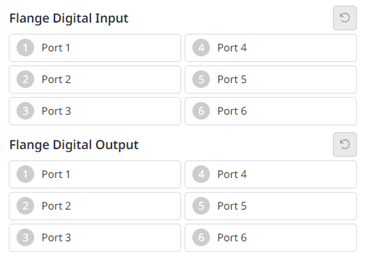

Impostazione della porta I/O della flangia

Ingresso digitale flangia

1. Controllare il numero di porta del dispositivo collegato alla flangia.
2. A seconda dello stato dell'ingresso digitale del numero corrispondente, viene visualizzato quanto segue.
   • Se il segnale digitale è alto, l'icona viene visualizzata in verde chiaro.
   • Se il segnale digitale è basso, l'icona viene visualizzata in grigio.

Nota

• Se il segnale digitale è alto anche quando l'ingresso digitale è impostato come input di sicurezza, l'icona viene visualizzata in blu e, se è basso, viene visualizzata in grigio.

Uscita digitale flangia

1. Controllare il numero di porta del dispositivo collegato alla flangia.
2. Premere l'icona On/Off corrispondente al numero di porta per attivare o disattivare l'uscita digitale.
   • Quando si preme l'icona di accensione, l'icona diventa verde chiaro e la porta corrispondente è abilitata.
   • Quando si preme l'icona Off, l'icona diventa verde chiaro e la porta corrispondente viene disattivata.
