Collegamento del manipolatore al controller
| Descrizione | |
|---|---|
| 1 | Innesto dell'anello di sicurezza dopo aver collegato il cavo di collegamento del manipolatore
|
| 2 | Collegamento dell'estremità opposta del cavo di collegamento del manipolatore al controller
|
Attenzione
- Non scollegare il cavo del manipolatore mentre il robot è acceso. Ciò potrebbe causare il malfunzionamento del robot.
- Non tentare di apportare modifiche o prolunghe al cavo del manipolatore.
- Quando si installa il controller sul pavimento, fissare almeno 50 mm di gioco su ciascun lato per garantire un'adeguata ventilazione.
- Assicurarsi di bloccare correttamente i connettori prima di accendere il controller.
Nota
- Durante la configurazione del sistema, si consiglia di installare un riduttore di rumore per evitare l'influenza del rumore tra i dispositivi e il malfunzionamento del sistema.

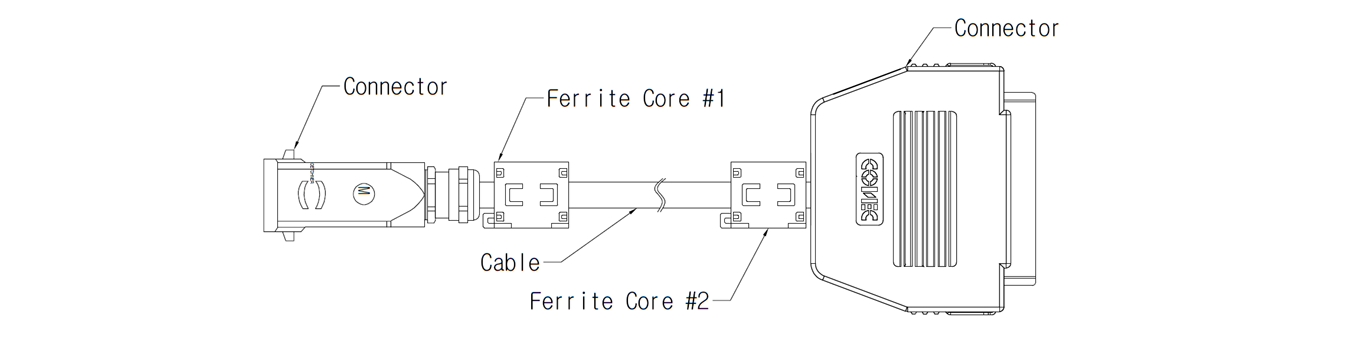

- Se il controller è influenzato dal rumore generato dalle onde elettromagnetiche, si consiglia di installare i nuclei di ferrite su entrambe le estremità del cavo del manipolatore per garantire il normale funzionamento. Le posizioni di installazione sono le seguenti:
