Presentazione del prodotto (CS-04)

Denominazioni e funzioni

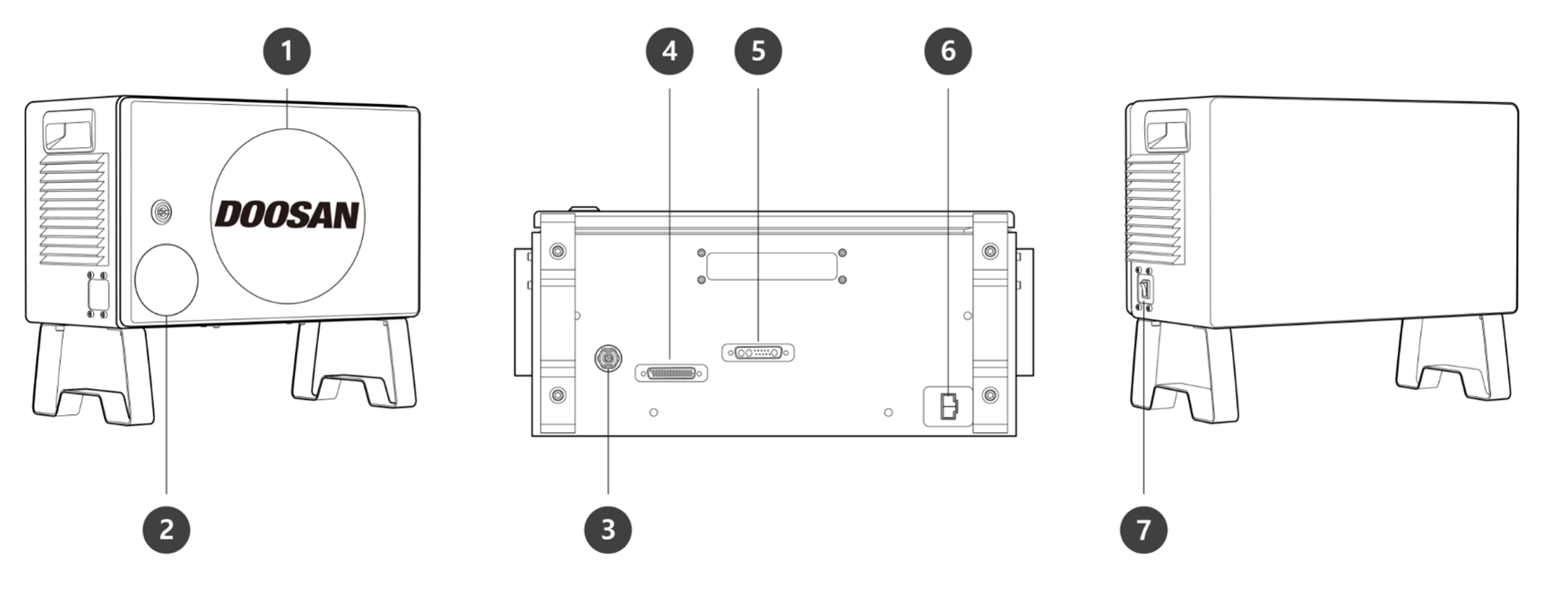

Controller CC (CS-04)

N.

Voce

Descrizione

1

I/O connection terminal (internal)

Il collegamento con controller di altri  robot o con apparecchiature circostanti non è possibile.

2

Emergency Stop Button

Setting switch

Lo switch deve essere impostato in base all'attuale composizione per consentire l'utilizzo della console intelligente o del pulsante d'arresto di emergenza.

3

Emergency stop button and Smart Pendant connection terminal

Consente il collegamento del pulsante di arresto d'emergenza o del cavo della console intelligente al controller.

4

Teach Pendant cable connection terminal

Consente il collegamento del cavo della console portatile al controller.

5

Manipulator cable connection terminal

Consente il collegamento del cavo del manipolatore al controller.

6

Power connection terminal

Consente il collegamento dell'alimentazione elettrica al controller.

7

Power switch

Inserisce/disinserisce (ON/OFF) l'alimentazione elettrica al controller.

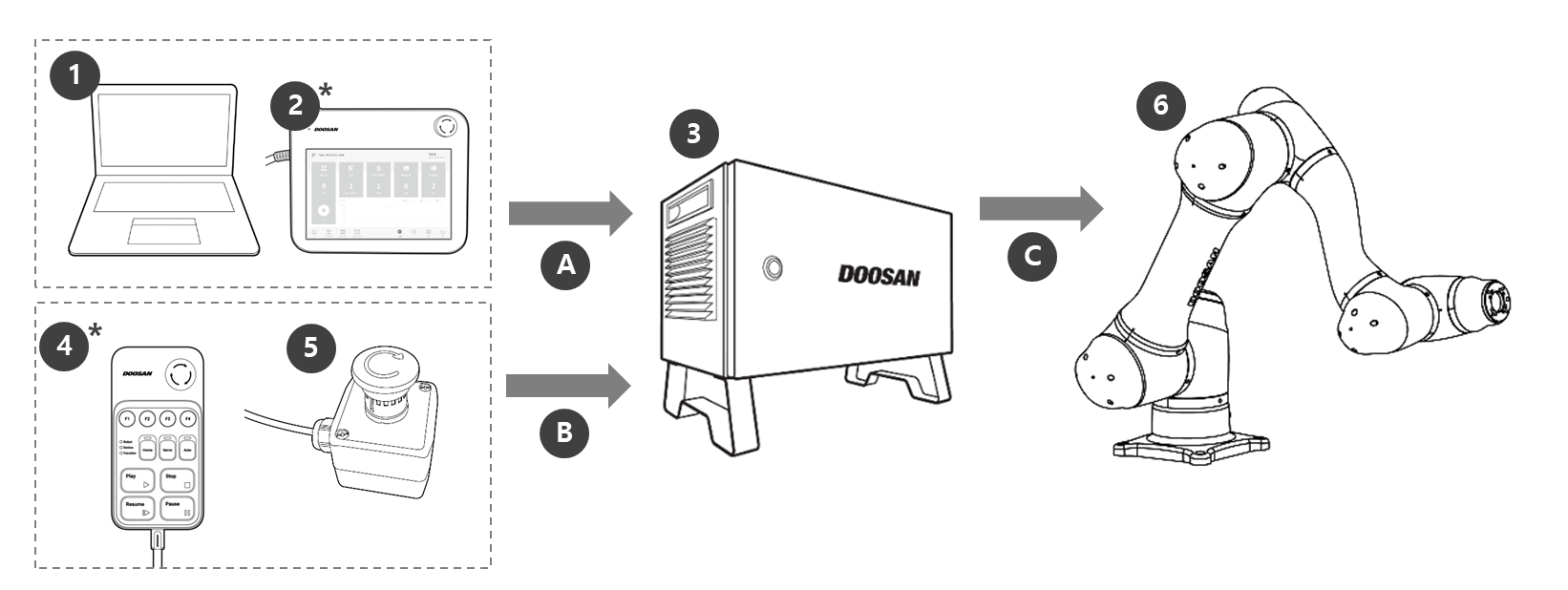

Configurazione di sistema

N.VoceDescrizione
1Laptop

Dopo aver installato DART Platform , è possibile configurare un ambiente di lavoro identico al Teach Pendant.

Il laptop non è incluso nella confezione ed è necessario durante l'installazione della DART Platform .

2Console portatile**

È un dispositivo che gestisce il sistema nel suo complesso ed è in grado di far apprendere al posizioni specifiche e di configurare il manipulator e gli elementi relativi all'installazione della centralina di comando e del manipulator .
(acquistabile separatamente come opzione)

3Centralina di comando*

Controlla i movimenti del robot secondo la posizione o il movimento impostato tramite Teach Pendant. Presenta diverse porte I/O che consentono il collegamento di varie apparecchiature e dispositivi.

4Smart Pendant**

Il robot può essere facilmente controllato utilizzando una console di telecomando in grado di eseguire semplici funzioni come l'accensione/spegnimento dei servoazionamenti (Servo ON/OFF) o l'esecuzione/chiusura di programmi preimpostati.
(acquistabile separatamente come opzione)


5Pulsante di arresto di emergenza*Se viene utilizzato un laptop come parte del sistema, esso funge da pulsante di arresto di emergenza del Teach Pendant
6Manipulator*È un robot collaborativo di tipo industriale in grado di svolgere operazioni di trasporto o assemblaggio per mezzo di svariati utensili.
ACommand/
Monitoring

BCommand
CPower Supply/
Network

  • Le voci sono indicate come elementi standard (*) e elementi opzionali (**, venduti separatamente)

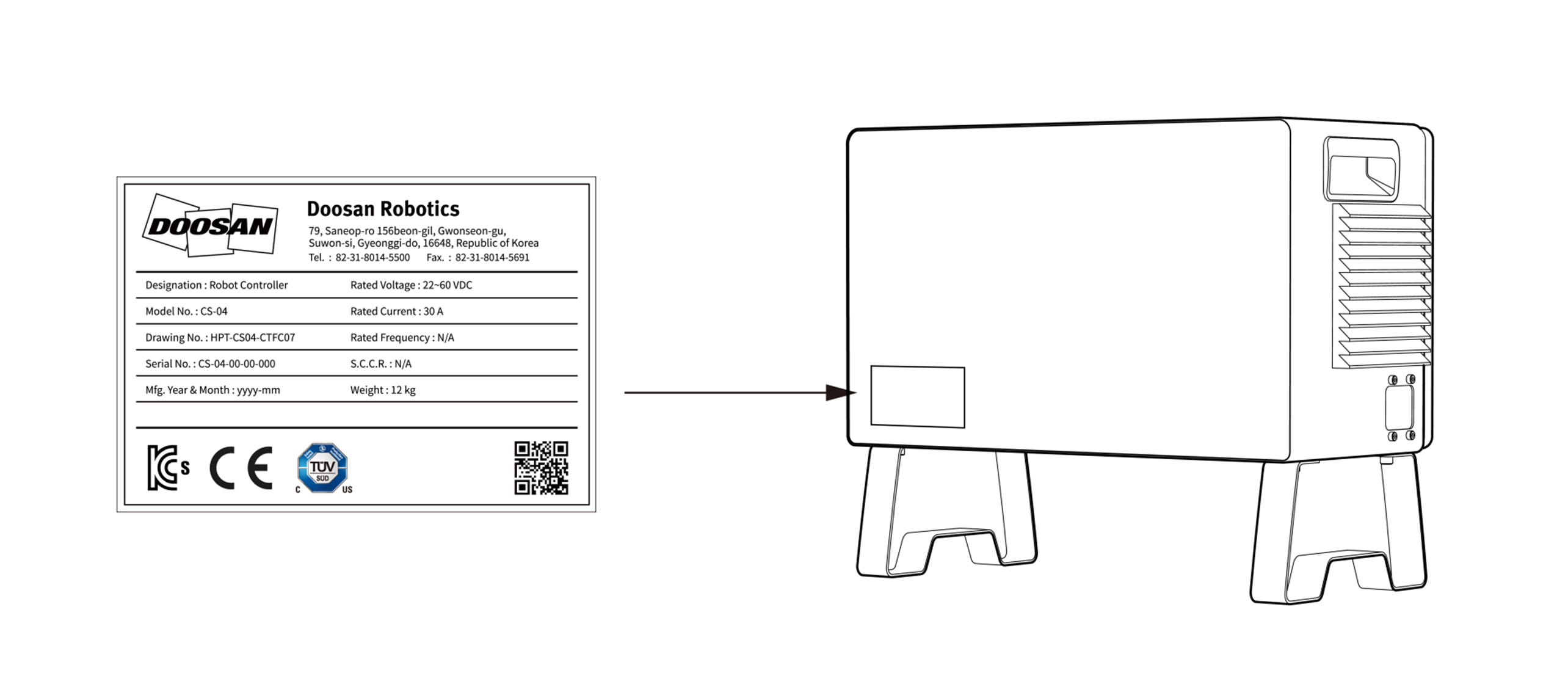

Targhetta ed etichetta
