Modalità Backdrive (marcia indietro)

Il Backdrive (marcia indietro) consente il controllo del giunto del robot con il solo freno e senza dare potenza al motore. Questa funzione viene utilizzata quando il robot non può essere riportato alla condizione normale con la modalità di Safety Recovery (Ripristino sicurezza) o con la funzione di guida manuale. Con la modalità Backdrive (marcia indietro), l'utente può inserire o disinserire il freno di ciascun giunto.

La procedura di impostazione di Backdrive (marcia indietro) è la seguente:

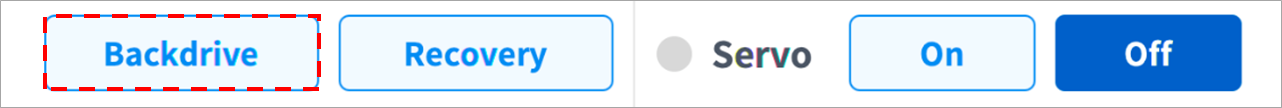

  1. Toccare il pulsante Status (Stato) sul menù principale e poi il pulsante Backdrive.
    • Se il pulsante Backdrive non è abilitato, per abilitarlo premere e rilasciare il pulsante di arresto di emergenza o premere il pulsante Servo Off.

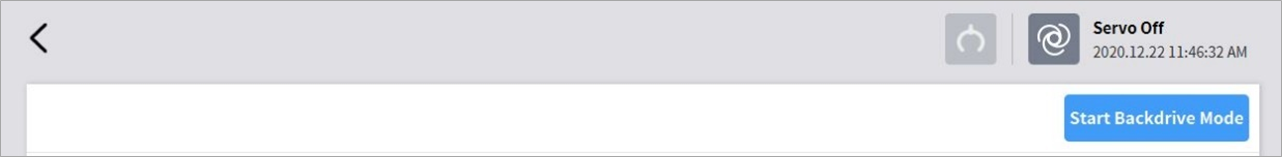

  2. Toccare il pulsante Start Backdrive Mode nella schermata Backdrive.
    • I pulsanti OFF/ON per il rilascio dei freni di ciascun giunto sono abilitati.
  3. Impostare il freno del giunto per muoversi al comando OFF (Release) e muovere il robot applicando una forza.
    • A causa del rapporto di decelerazione del dispositivo di decelerazione interno al giunto, la velocità di rilassamento del giunto dovuta al peso del manipolatore non è elevata e anche la velocità di movimento quando la forza viene applicata non lo è.
    • Se il dispositivo di decelerazione presenta un malfunzionamento o se i giunti si muovono ad una velocità superiore ad un determinato valore, durante la modalità Backdrive, i freni di tutti i giunti entrano automaticamente in funzione per garantire condizioni di sicurezza.
  4. Impostare ON (Hold) quando il cambio posizione è stato completato.
  5. Toccare Power sul menù principale per chiudere il programma operativo, tenere premuto il pulsante di accensione nella parte superiore della Teach pendant (console portatile) per spegnere il sistema e premerlo nuovamente per riaccenderlo.
    • La modalità Backdrive viene annullata e il lavoro può riprendere normalmente.


Nota

  • Riportare ciascun giunto nel normale raggio di lavoro, singolarmente e in sequenza.
  • Se viene eseguita la modalità Backdrive, il sistema deve essere riavviato per riprendere il normale funzionamento.
  • Fare attenzione poiché potrebbe aversi un temporaneo rilassamento a seconda della posizione dell'asse in modalità Backdrive.
