Collegare il cavo al controller

OBBLIGATORIO FACILE 1 MIN

Collegare il teach pendant e il cavo del robot al controller.

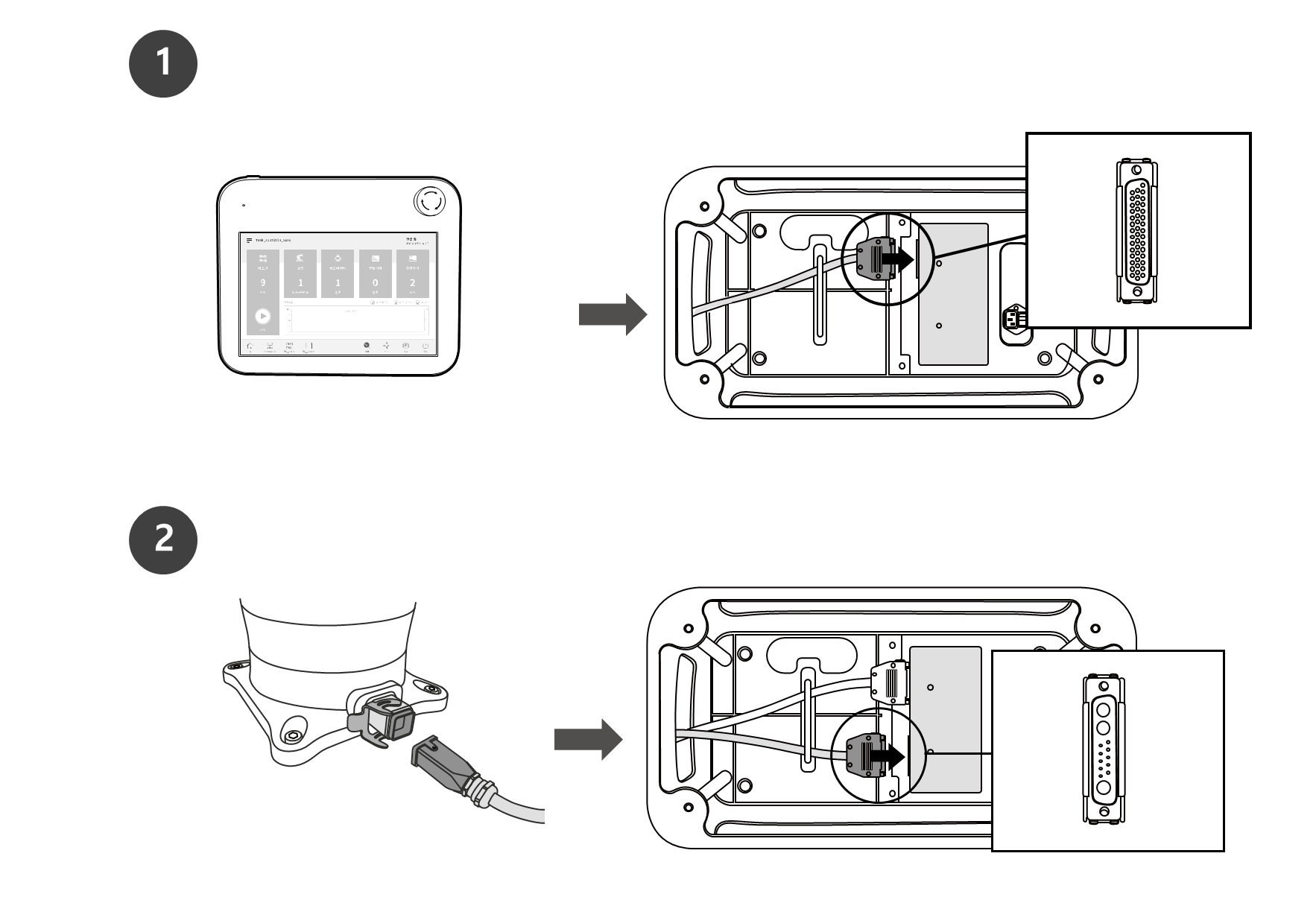

1. Spingere il cavo del teach pendant nel connettore della centralina corrispondente fino a udire uno scatto. In questo modo si eviterà che il cavo si allenti.
2. Spingere l'estremità opposta del cavo del robot nel connettore del controller corrispondente fino a udire uno scatto per evitare che il cavo si allenti.

Attenzione

• Prima di collegare il cavo, accertarsi che i pin all'estremità del cavo non siano danneggiati o piegati.
• Se il rumore generato dalle onde elettromagnetiche causa problemi, è necessario installare un nucleo di ferrite per garantire il normale funzionamento. Per ulteriori informazioni sulla posizione di installazione del nucleo di ferrite, fare riferimento a quanto segue:
  • Collegamento del manipolatore alla centralina di comando
  • Collegamento della centralina di comando alla console portatile
