Centralina di accensione

OBBLIGATORIO FACILE 3 MIN

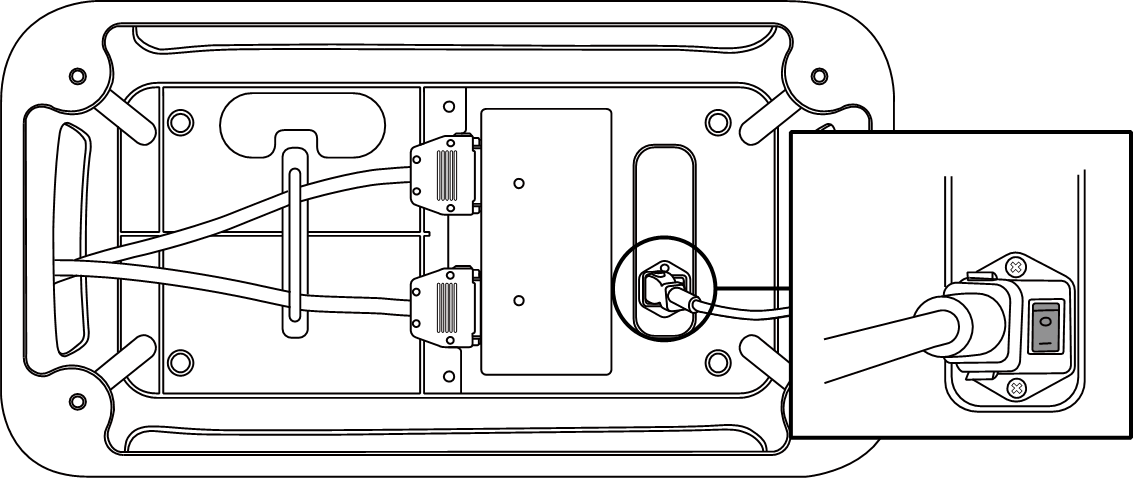

L'interruttore di alimentazione del controller si trova nella parte inferiore del controller.

1.  Premere l'interruttore di alimentazione nella parte inferiore del controller. Il sistema è alimentato con robot, controller, teach pendant e Smart pendant.



2. Tenere premuto il pulsante di accensione (Fig. 2) fino all'accensione dello schermo del teach pendant. Il LED del teach pendant (Fig. 1) e LED a flangia (Fig. 3) lampeggia in rosso finché il controller del robot non si connette alla rete.








3. Per ulteriori informazioni sulle apparecchiature diverse dal teach pendant, fare riferimento Accensione/Spegnimento del sistemaalla .

Nota

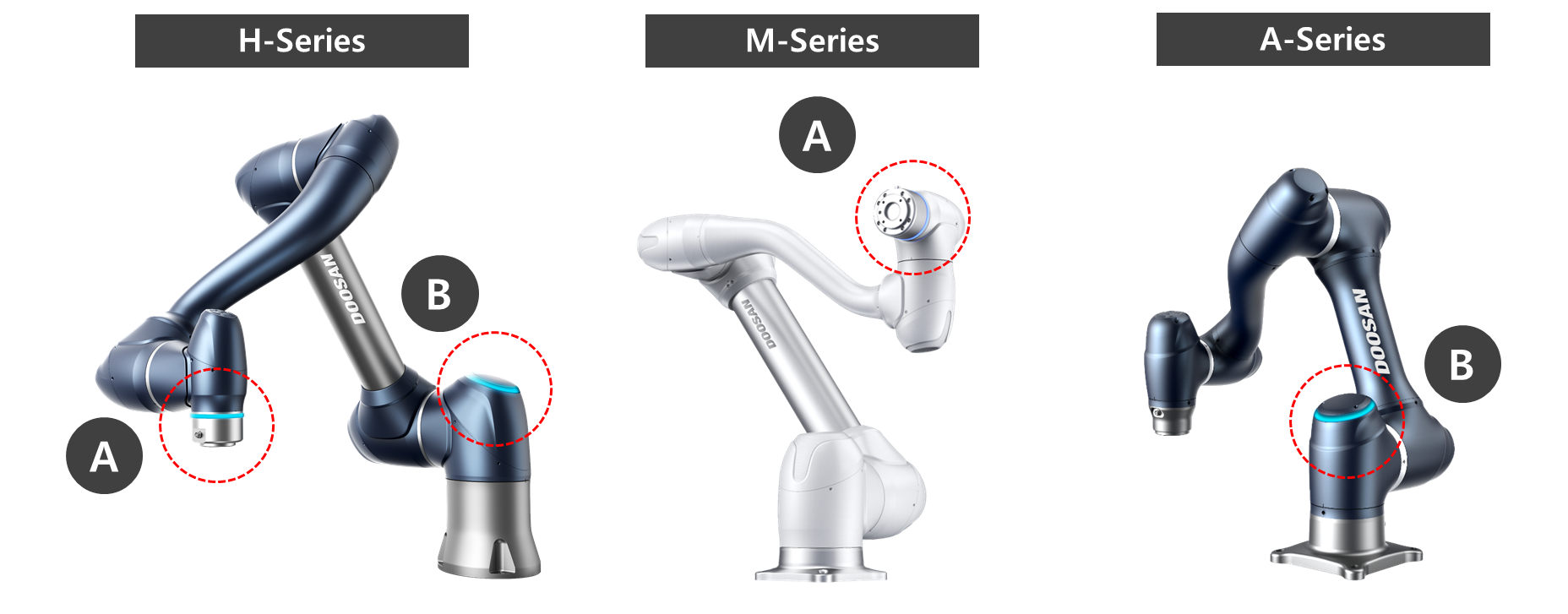

Le posizioni dei LED di ciascuna serie di robot Doosan Robotics sono le seguenti:

• R: LED flangia
• B: LED AXIS 1
