Verifica I/O del terminale

Per verificare lo stato di funzionamento del terminale collegato, attenersi alla seguente procedura.

1. Selezionare il terminale da verificare e toccare il pulsante Edit (Modifica).

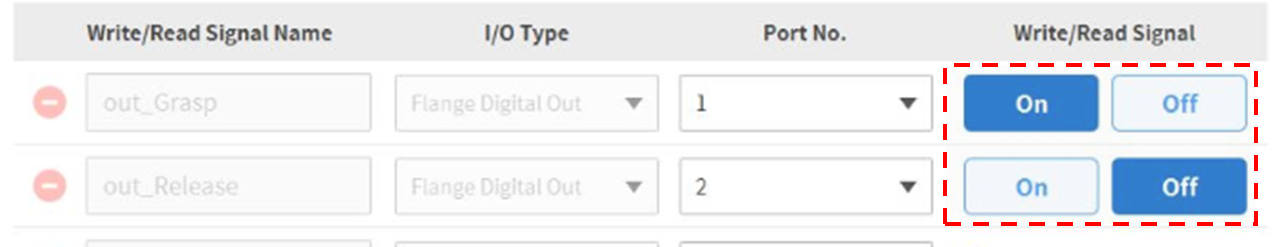

2. Toccare il pulsante On/Off di Segnale per verificare il segnale di uscita.

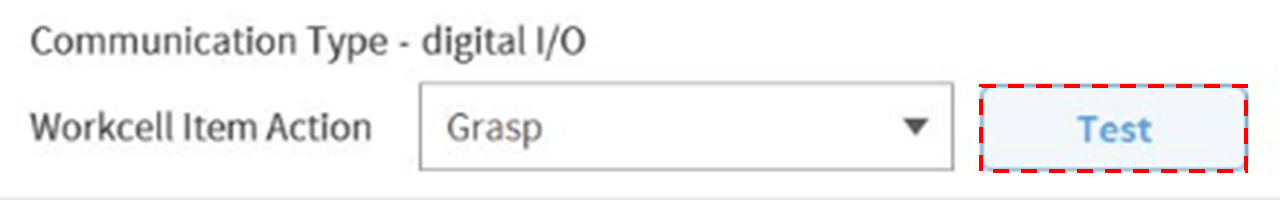

3.   Selezionare una funzione tra le Azioni elemento Workcell e toccare il pulsante Test per verificare la funzione del terminale.






4. Verificare che il terminale che ha ricevuto il segnale di uscita funzioni correttamente.

Nota

Se il segnale di ingresso è immesso correttamente, si accende una spia verde.
