Configurazione della morsettiera di alimentazione I/O digitale (TBPWR)

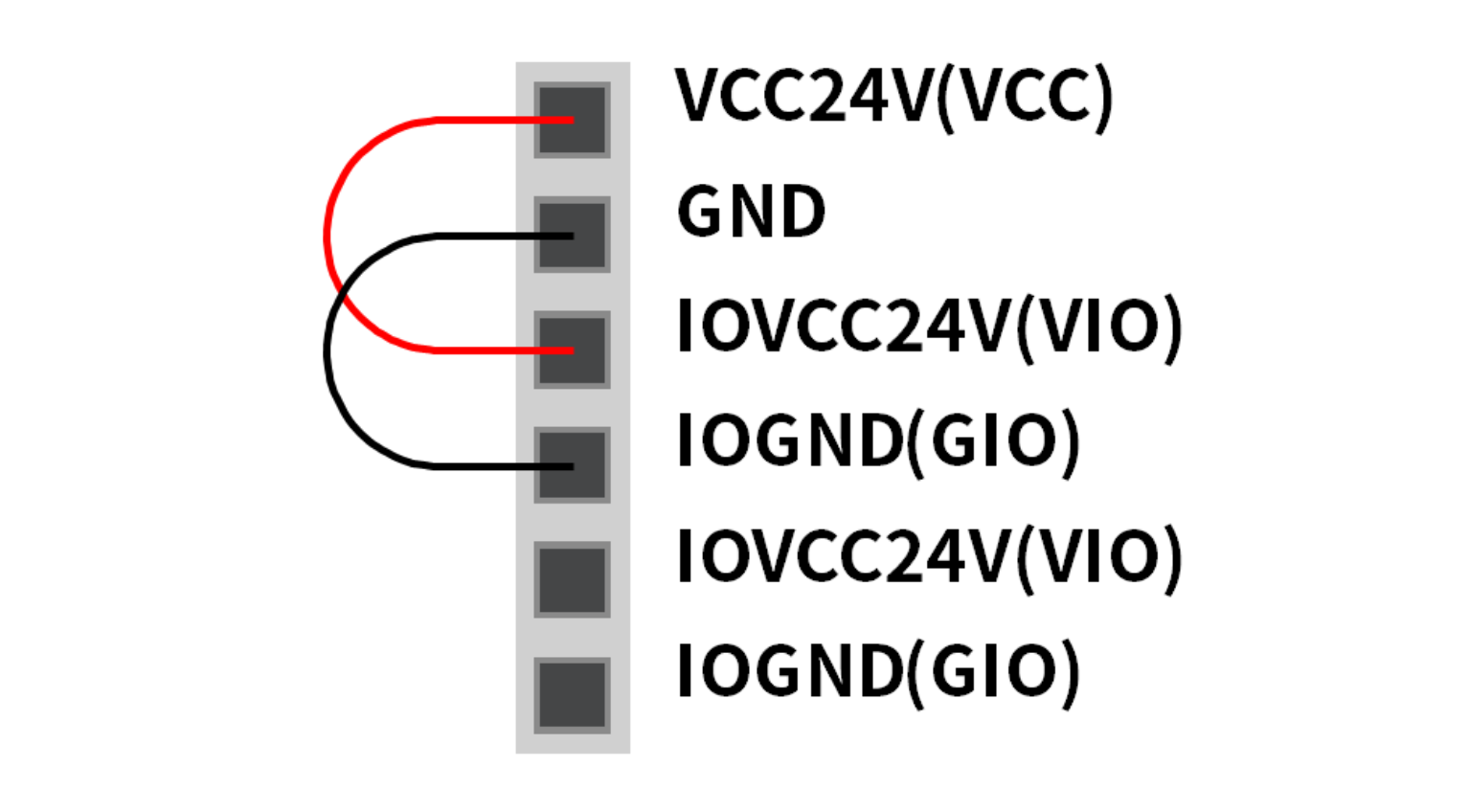

VIO e GIO sono i terminali di alimentazione utilizzati per l'I/O digitale del safety controller situati sul lato anteriore della centralina di comando e sono separati da VCC24V e GND, che alimentano SMPS all'interno della centralina stessa. Se l'utente utilizza una corrente di 2 A o meno per l'I/O digitale configurable e se non c'è isolamento per il dispositivo I/O connesso e la centralina di comando, l'alimentazione interna della centralina di comando può essere utilizzata come alimentazione dell'I/O, come mostrato nella figura che segue. (configurazione predefinita di fabbrica)

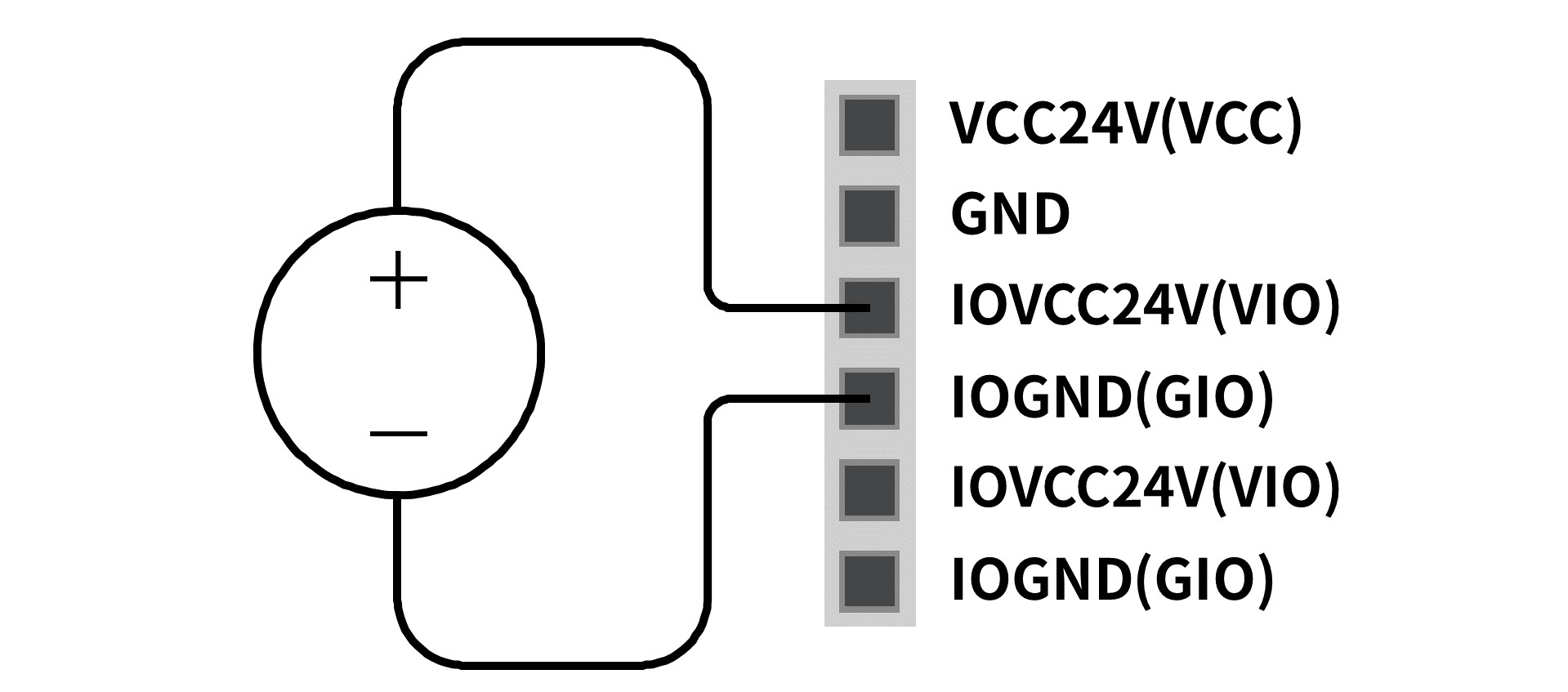

Se è richiesta una corrente superiore a 2 A, separare VCC e GND. Sarà necessario collegare una sorgente di alimentazione esterna (24 V) utilizzando i terminali VIO e GIO.

Quando viene fornita l'alimentazione VIO, il LED IOPW (green) sulla parte superiore di TBPWR si illumina.

Attenzione

• Verificare di aver disinserito l'alimentazione elettrica esterna (SMPS) quando si spegne la centralina di comando.

Nota

• Se una corrente superiore a 2 A è collegata a VCC e GND del TBPWR, il fusibile sul lato anteriore dell'uscita di alimentazione si cortocircuita per garantire la sicurezza del sistema interno della centralina di comando collegato alla stessa SMPS.

• Se una corrente superiore a 2 A è richiesta dalla I/O digitale configurable, assicurarsi di aver collegato una sorgente di alimentazione esterna (24 V) a VIO e GIO.
