Pannello Sfalsamento

external_Jog Panel.png

Menu

Elementi

Descrizione

1

Selezionare il tipo di pannello

È possibile scegliere la posizione del pulsante Sposta.

2

Simulazione 3D.

Questo è il visualizzatore 3D, in cui è possibile vedere l'aspetto del robot.

3

Allineamento simulatore

È possibile utilizzare questa sezione per guidare il simulatore.

4

USA incremento

Questo pulsante consente di attivare gli incrementi di angolo o posizione.

5

Incremento angolo

In questa sezione viene impostato l'incremento angolare sull'asse selezionato.

6

Incremento posizione

In questa sezione viene impostato l'incremento di posizione sull'asse selezionato.

7

Collisione

Questo campo consente di impostare la collisione robot.

8

Monitoraggio della forza

Questa sezione consente di impostare le forze negli assi X, Y e Z in base a base, strumento, mondo, riferimento e tra gli altri.

9

Selezionare il sistema di coordinate di riferimento

Selezionare il sistema di coordinate di riferimento da utilizzare per le coordinate dell'attività nella Figura 11. È possibile scegliere le coordinate base, mondo o utente.

10

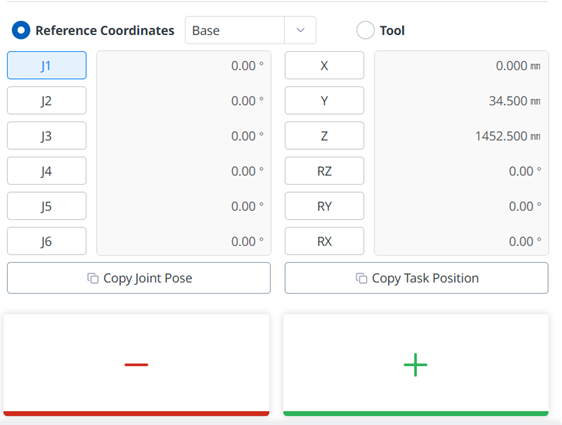

Pannello di collegamento

È possibile selezionare l'asse del giunto da sfalsare.

11

Pannello delle attività

È possibile selezionare l'asse dell'operazione da sfalsare.

12

Pulsante Copy pose J.

Questo pulsante consente di copiare la posa J.

13

Pulsante Copy pose X.

Questo pulsante consente di copiare la posa X..

14

Pulsante Sposta -

È possibile far muovere il robot nella direzione - in base a ciascun asse. A questo punto, è possibile determinare la direzione dei pulsanti - e + sulla simulazione 3D sul lato sinistro.

15

Sposta il pulsante +

È possibile far muovere il robot nella direzione + in base a ciascun asse. A questo punto, è possibile determinare la direzione dei pulsanti - e + sulla simulazione 3D sul lato sinistro.

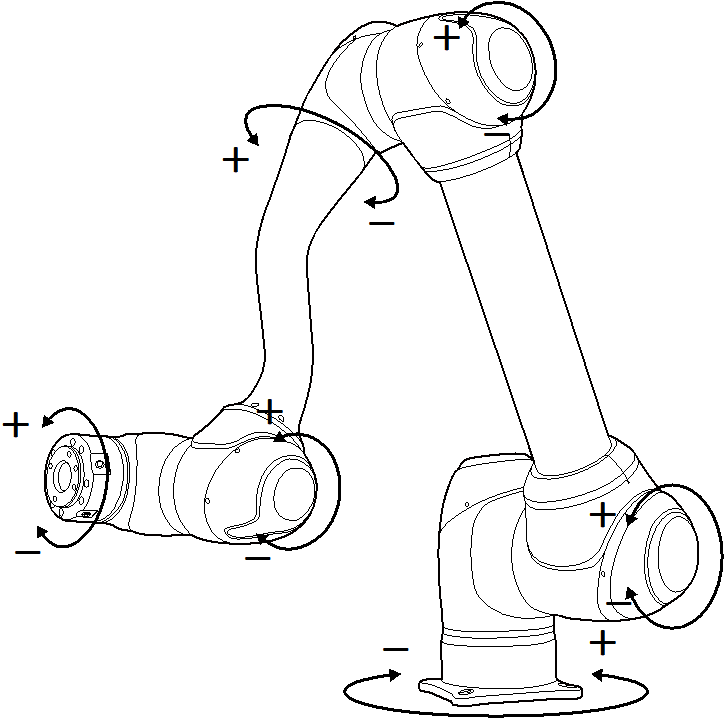

Eseguire in base al giunto del robot

Per regolare l'angolo in base al giunto del robot, attenersi alla seguente procedura:

  1. Selezionare l'asse (J1-J6) per regolare l'angolo sul pannello dei giunti.

  2. Tenere premuti i pulsanti di direzione (image-20250324-063527.png, image-20250324-063540.png ) per regolare l'angolo dell'asse corrispondente.


Esecuzione basata sulla base del robot

Per spostare il robot in base alle coordinate di base, attenersi alla seguente procedura:

  1. Selezionare la base come sistema di coordinate di riferimento.

  2. Nel pannello attività, selezionate l'asse (X~RX) per il quale desiderate regolare l'angolo.

  3. Tenere premuto il pulsante di direzione (+,-) per spostare l'asse corrispondente.

Esecuzione basata sulle coordinate mondiali

Per spostare il robot in base alle coordinate mondiali, attenersi alla seguente procedura:

  1. Selezionare il mondo come sistema di coordinate di riferimento.

  2. Nel pannello attività, selezionate l'asse (X~RX) per il quale desiderate regolare l'angolo.

  3. Tenere premuto il pulsante di direzione (+,-) per spostare l'asse corrispondente.

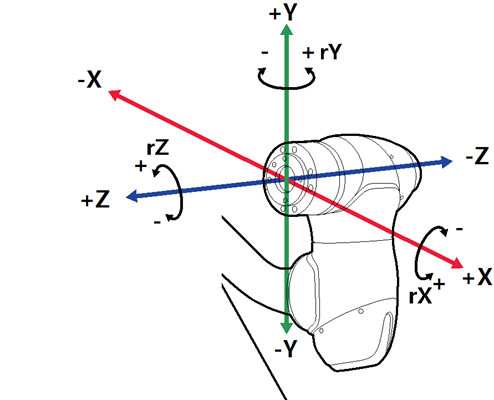

Esecuzione basata su robot Tool

Per spostare il robot in base allo strumento robot, attenersi alla seguente procedura:

  1. Selezionare lo strumento come sistema di coordinate di riferimento.

  2. Nel pannello attività, selezionate l'asse (X~RX) per il quale desiderate regolare l'angolo.

  3. Tenere premuto il pulsante di direzione (+,-) per spostare l'asse corrispondente.

Nota

  • L'area di sicurezza non si applica in modalità virtuale.

  • Rx, Ry e Rz vengono eseguiti in base al TCP (posizione centrale dell'utensile).
