I/o del controller

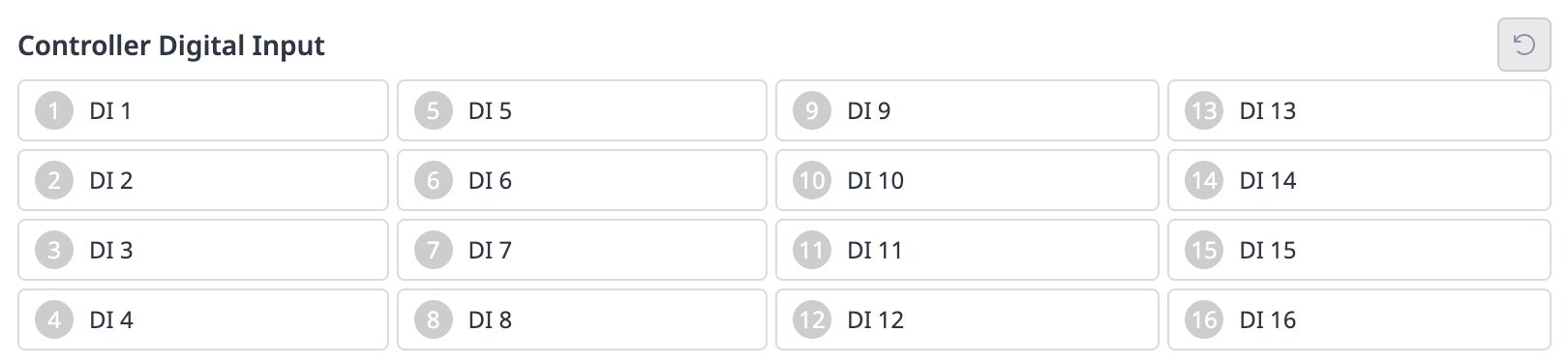

Ingresso digitale centralina
Controllare il numero di porta del dispositivo collegato al controller.
A seconda dello stato dell'ingresso digitale del numero corrispondente, viene visualizzato quanto segue.
Se il segnale digitale è alto, l'icona viene visualizzata in verde chiaro.
Se il segnale digitale è basso, l'icona viene visualizzata in grigio.
Nota
Lo stesso vale quando l'ingresso digitale è impostato come input di sicurezza, l'icona viene visualizzata in blu quando il segnale digitale è alto e in grigio quando è basso.
Input di sicurezza
Controllare il numero di porta del dispositivo collegato al controller.
A seconda dello stato dell'ingresso digitale del numero corrispondente, viene visualizzato quanto segue.
Se il segnale digitale è alto, l'icona viene visualizzata in verde chiaro.
Se il segnale digitale è basso, l'icona viene visualizzata in grigio.
Uscita digitale del controller
Controllare il numero di porta del dispositivo collegato al controller o alla flangia.
Fare clic sull'icona On/Off corrispondente al numero di porta per attivare o disattivare l'uscita digitale.
Quando si preme l'icona ON, l'icona diventa verde chiaro e la porta corrispondente è attivata.
Quando si preme l'icona Off, l'icona diventa grigia e la porta corrispondente viene disattivata.
Ingresso analogico del controller
Fare clic sull'elenco a discesa ingresso analogico controller per selezionare la voce da controllare.
Controllare le informazioni sull'ingresso analogico della voce selezionata visualizzate sullo schermo.
Nota
Il valore di ingresso analogico non può impostare il valore di ingresso nella finestra di stato.
Uscita analogica del controller
Fare clic sull'elenco a discesa sull'uscita analogica del controller per selezionare la voce da controllare.
Le informazioni sull'uscita analogica della voce selezionata vengono visualizzate sul lato destro dell'elenco a discesa.
Il valore predefinito per il tipo di segnale di uscita analogica è tensione.
Modificare il valore dell'uscita analogica.
