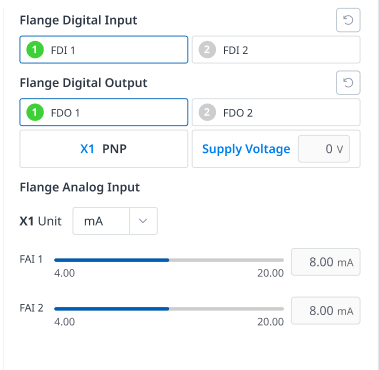

(3.2.1-it) Impostazione della porta I/O della flangia

Ingresso digitale flangia

1. Controllare il numero di porta del dispositivo collegato alla flangia.
2. A seconda dello stato dell'ingresso digitale del numero corrispondente, viene visualizzato quanto segue.
   • Se il segnale digitale è alto, l'icona viene visualizzata in verde chiaro.
   • Se il segnale digitale è basso, l'icona viene visualizzata in grigio.

Nota

• Se il segnale digitale è alto anche quando l'ingresso digitale è impostato come input di sicurezza, l'icona viene visualizzata in blu e, se è basso, viene visualizzata in grigio.

Uscita digitale flangia

1. Controllare il numero di porta del dispositivo collegato alla flangia.
2. Premere l'icona On/Off corrispondente al numero di porta per attivare o disattivare l'uscita digitale.
   • Quando si preme l'icona di accensione, l'icona diventa verde chiaro e la porta corrispondente è abilitata.
   • Quando si preme l'icona Off, l'icona diventa verde chiaro e la porta corrispondente viene disattivata.

1. Premere l'elenco a discesa sull'ingresso analogico flangia del controller per selezionare l'elemento da controllare.
2. Controllare le informazioni sull'ingresso analogico flangia dell'elemento selezionato visualizzato sullo schermo.

Nota

Il valore dell'ingresso analogico flangia non può impostare il valore di ingresso nella finestra di stato.
