A manipulátor csatlakoztatása a vezérlőhöz

Leírás

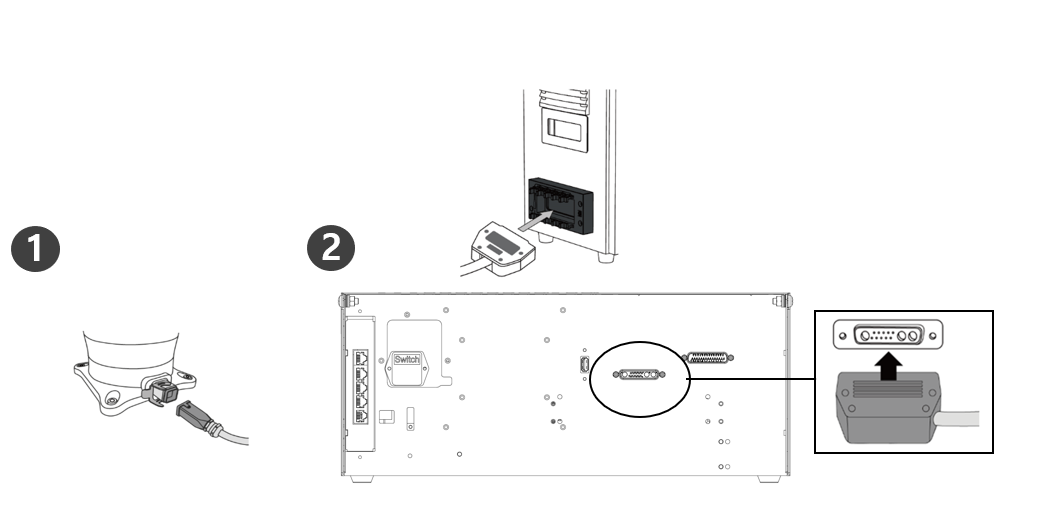

1

A biztosítógyűrű csatlakoztatása a manipulátor csatlakozókábelének csatlakoztatása után

Csatlakoztassa a manipulátor csatlakozókábelét a vezérlő megfelelő csatlakozójához, és szerelje fel a biztosítógyűrűt, hogy megakadályozza a kábel meglazulását

2

A manipulátor csatlakozókábelének ellentétes vége és a vezérlő csatlakoztatása

Nyomja a manipulátor csatlakozókábelének másik végét a vezérlő megfelelő csatlakozójához, amíg a helyére nem kattan, hogy megakadályozza a kábel meglazulását.

VIGYÁZAT

Ne válassza le a manipulátor kábelét, amíg a robot be van kapcsolva. Ez a robot meghibásodását okozhatja.
Ne kísérelje meg a manipulátor kábelének módosítását vagy kiterjesztését.
Amikor a vezérlőt a padlóra szereli, a megfelelő szellőzés biztosítása érdekében mindkét oldalon legalább 50 mm szabad helyet biztosítson.
A vezérlő bekapcsolása előtt győződjön meg róla, hogy megfelelően lezárta a csatlakozókat.

Megjegyzés

A rendszer konfigurálásakor ajánlatos zajcsökkentő berendezést telepíteni, hogy megakadályozza a berendezések közötti zajhatást és a rendszer hibás működését.

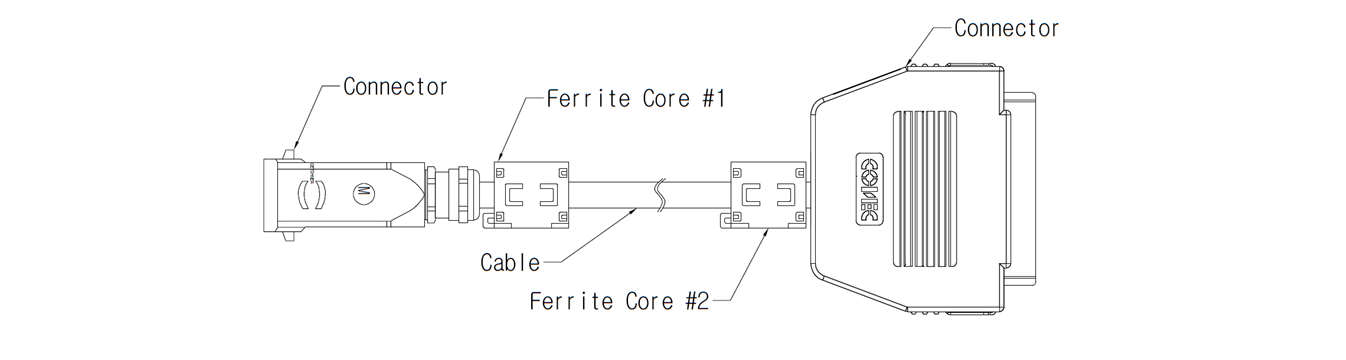

Ha a vezérlőt az elektromágneses hullámok által keltett zaj befolyásolja, ajánlott, hogy a manipulátor kábel mindkét végére ferritmagot szereljenek fel a normális működés biztosításaérdekében. A telepítési helyek a következők:
