Térhatár beállítások

A robot térhatárainak beállítására érintse meg a

Hozzáadás gombot a Robot Munkacella képernyőjén, és válassza a Térhatár>Téglatest, Henger, Többsíkú doboz, Gömb vagy Ferde téglatest lehetőséget. A beállítás és aktiválás során szükség van a biztonsági jelszóra.

Adja meg a munkacella nevét a Munkacella neve mezőben, a Munkacella beállítása képernyő felső részén.
Adja meg a póz adatait a Térhatár alakja szerint az Ellenőrzőpont, Érvényes tér és Zónaszegély beállításokkal együtt a Geometria lapon.
Állítsa be a Dinamikus szakasz engedélyezése és Speciális beállítások adatokat a Paraméterek lapon, majd nyomja meg a Piszkozat gombot.
Ellenőrizze, hogy az összes megjelenített paraméter megegyezik-e a beállítani kívánt paraméterekkel, majd jelölje be a Piszkozat megerősítése jelölőnégyzetet, és nyomja meg a Megerősítés gombot.

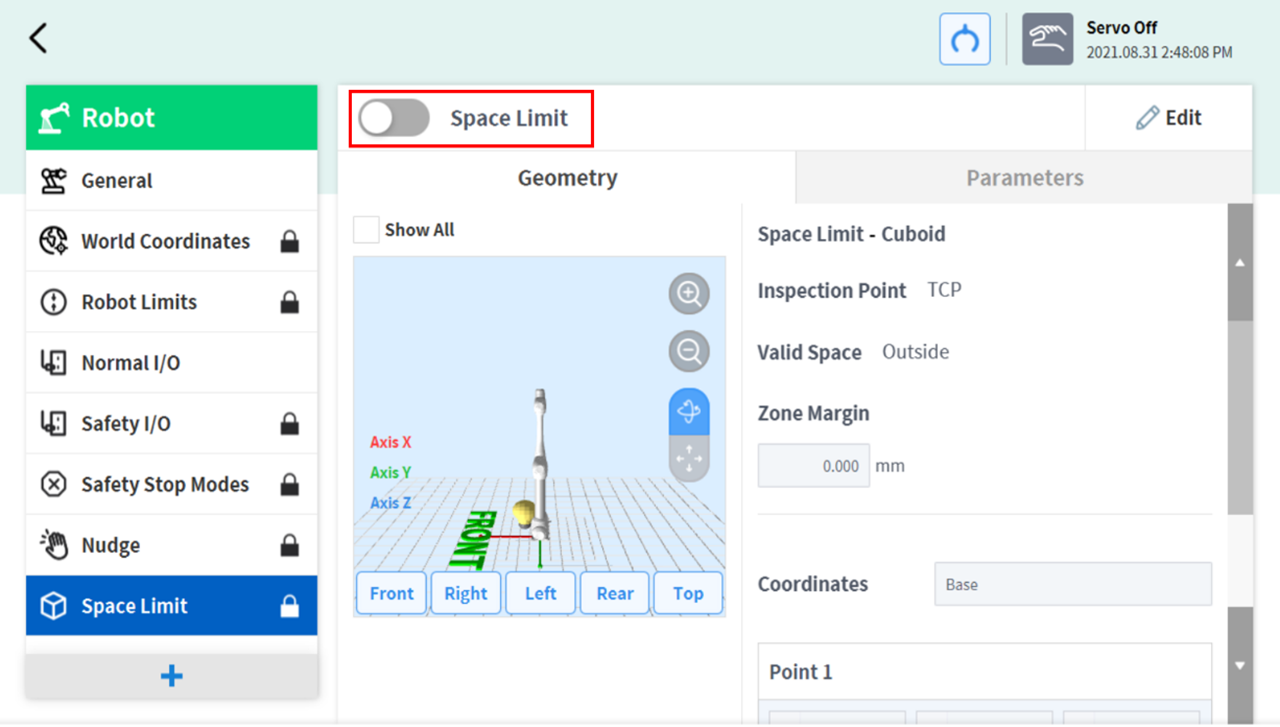

Nyomja meg az Aktiválás váltógombot a térhatár alkalmazására.

Megjegyzés

A beállítási módszerektől függően a zóna ráhagyásnak alapértelmezett értékei vannak.

Ha a szerszám alakja be van állítva, és a Testtérfogat ellenőrzés nincs kiválasztva, a TCP ráhagyás 0 mm.
Ha a szerszám alakja be van állítva, és Testtérfogat ellenőrzés ki van választva, a TCP ráhagyás 0 mm.
Ha a szerszám alakja nincs beállítva, és a Testtérfogat ellenőrzés nincs kiválasztva, a TCP ráhagyás 0 mm.
Ha a szerszám alakja nincs beállítva, és a Testtérfogat ellenőrzés ki van választva, a TCP ráhagyás 60 mm.
