Termék bevezetése (CS-04)

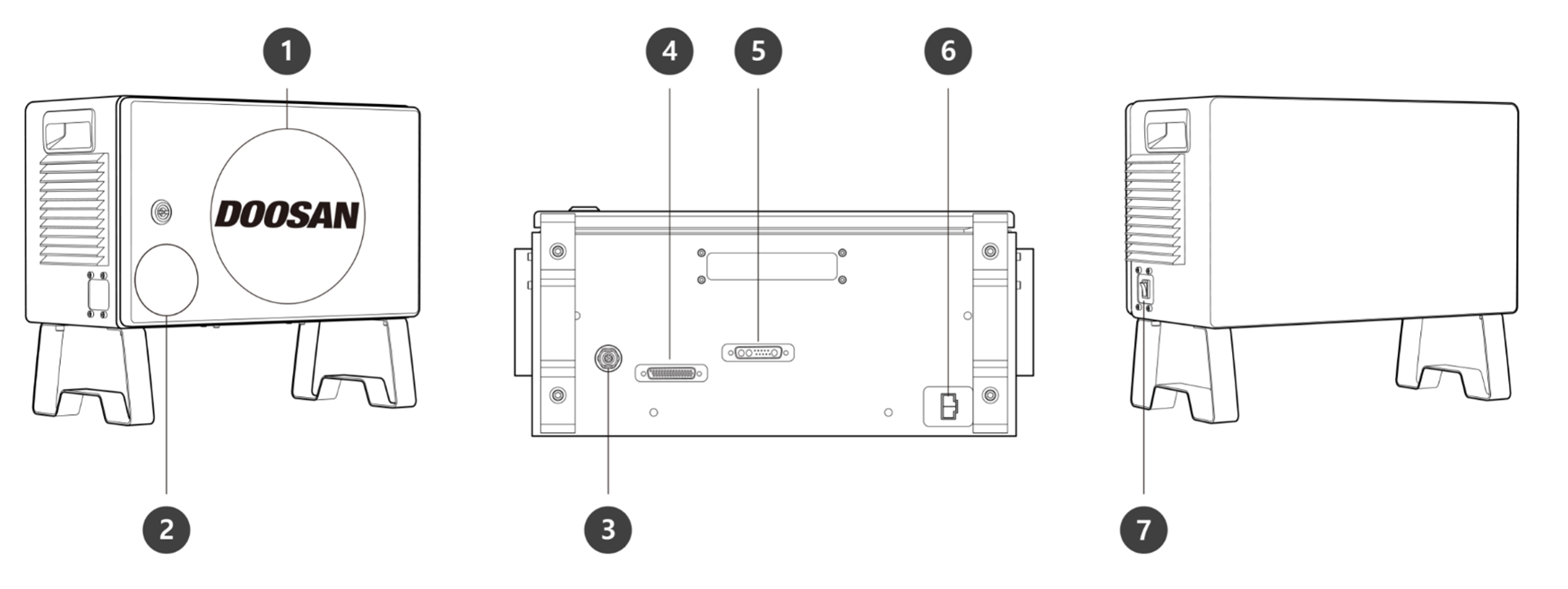

Nevek és funkciók

DC vezérlő (CS-04)

Sz.

Elem

Leírás

1

I/O connection terminal (internal)

Nem lehetséges a vezérlőegységre vagy a közelben lévő berendezésekre történő csatlakoztatás.

2

Emergency Stop Button

Setting switch

A kapcsolót a tényleges összetétellel összhangban kell beállítani, hogy használni lehessen a Smart Pendant-öt (okosvezérlőt) vagy a vészleállító gombot.

3

Emergency stop button and Smart Pendant connection terminal

Ez csatlakoztatja a vészleállító gomb vagy a Smart Pendant kábelét a vezérlőhöz.

4

Teach Pendant cable connection terminal

Ez csatlakoztatja a Betanítóegység kábelét a vezérlőhöz.

5

Manipulator cable connection terminal

Ez csatlakoztatja a manipulátor kábelét a vezérlőhöz.

6

Power connection terminal

Ez csatlakoztatja az áramforrás kábelét a vezérlőhöz.

7

Power switch

Ez BE/KI kapcsolja a vezérlő fő áramforrását.

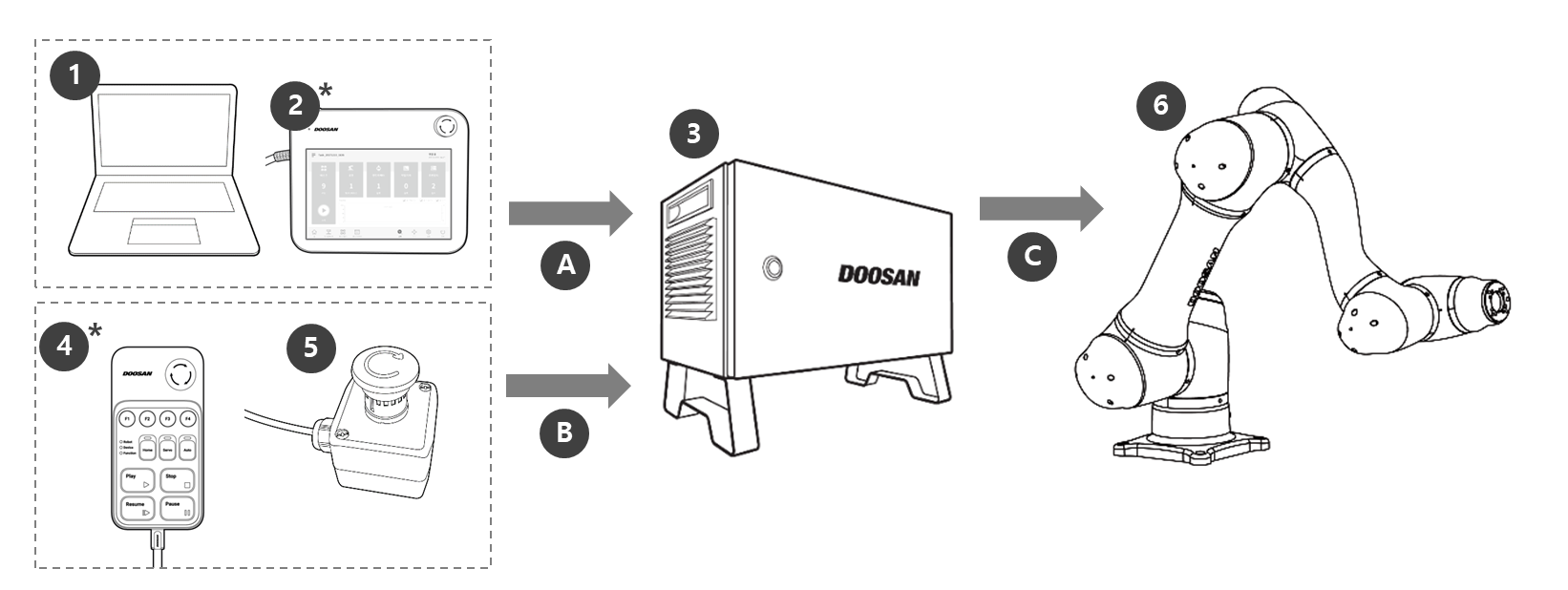

Rendszer konfiguráció

Sz.ElemLeírás
1Laptop

A DART Platform telepítése után a betanítóegységgel azonos munkakörnyezet konfigurálható.

A laptop nincs belefoglalva a csomagba, és a DART Platform telepítésekor szükség van rá.

2Betanítóegység**

Ez az eszköz a teljes rendszert irányítja, és képes adott pózokat tanítani a robotnak, valamint beállítani a manipulátort és a vezérlő és a manipulátor telepítésével kapcsolatos elemeket.
(opcióként külön vásárolható meg)

3Vezérlő*

A robot mozgást vezérli a betanítóegységgel beállított póz vagy mozdulat szerint. Különféle I/O portjai vannak, amelyek lehetővé teszik többféle berendezés és eszköz csatlakoztatását és használatát.

4Okos vezérlő**

A robot könnyen vezérelhető a pendant használatával, amely képes olyan egyszerű funkciókra, mint a szervó be/ki kapcsolása, az előre beállított programok végrehajtása/bezárása.(opcióként külön vásárolható meg)

5Vészleállító gomb*Ha a rendszer részeként laptopot használunk, ez funkcionál a betanítóegység vészleállító gombjaként
6Manipulátor*Együttműködő ipari robot, különféle szerszámokkal szállítási és összeszerelési feladatok elvégzésére képes
ACommand/
Monitoring

BCommand
CPower Supply/
Network

  • Az elemek standard elemként (*) és opcionális elemként (**, külön megvásárolható) vannak feltüntetve

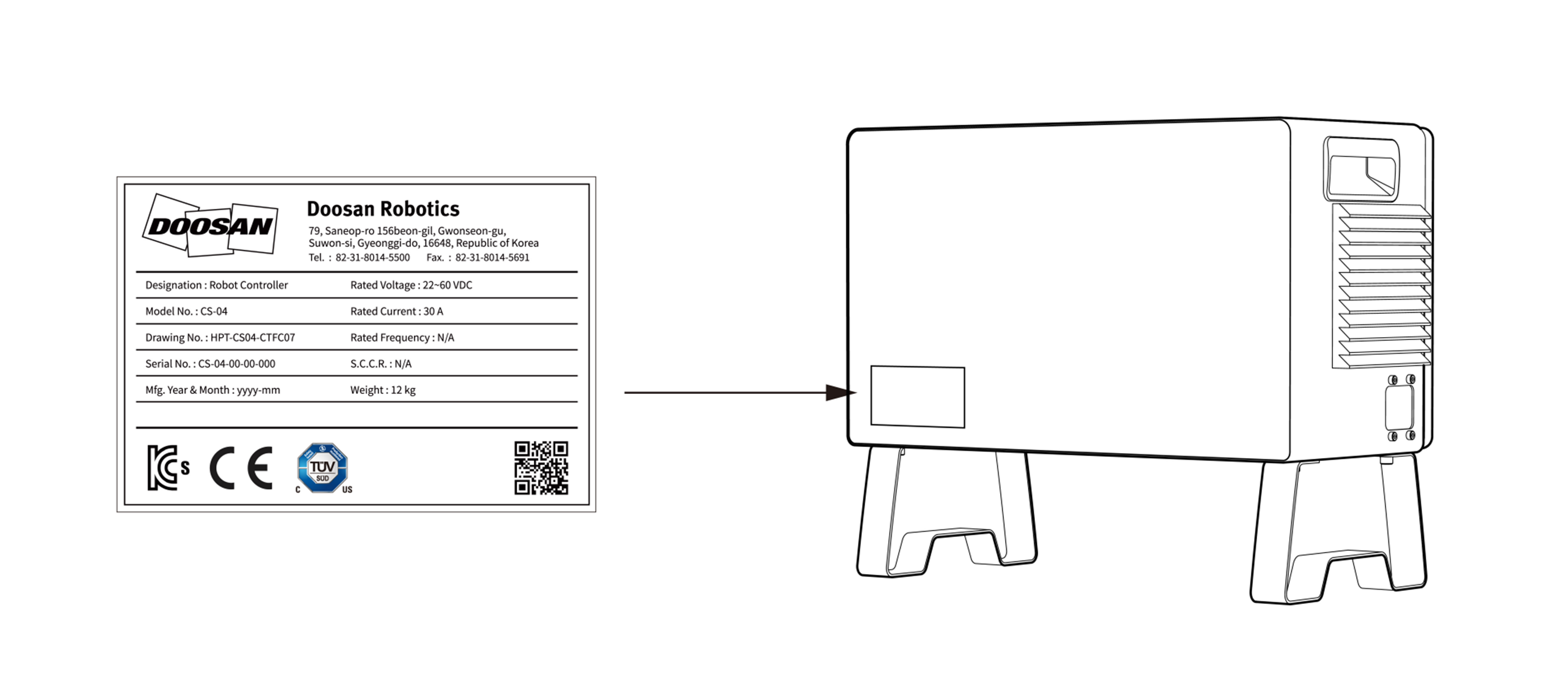

Adattábla és címke
