Térhatár és Zóna alakja

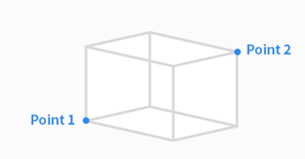

A Térhatár/Zóna alakja téglatest.

• Adja meg a téglatest alsó végpontját (1. pont) és felső végpontját (2. pont), és érintse meg a Póz mentése gombot.

A Térhatár/Zóna alakja ferde téglatest.

• Adja meg a ferde téglatest referencia pontját (1. pont), a végpontot az x-tengelyen (2. pont), a végpontot az y-tengelyen (3. pont), a végpontot a z-tengelyen (4. pont), majd érintse meg a Póz mentése gombot.
• A három vonalnak (1. pont–2. pont, 1. pont–3. pont, 1. pont–4. pont) derékszögben kell metszenie egymást. (+/- 5 fok eltérés elfogadható)
• A „Felület rögzítése” és „Tengely rögzítése” Kényszermozgást az 1. pont alapján használva a robot könnyebben megkaphatja a 2. pontot, a 3. pontot és a 4. pontot.

A Térhatár/Zóna alakja henger.

• Adja meg a pontot sugár távolságban, a henger felső sík pontját és az alsó sík pontját, majd érintse meg a Póz mentése gombot.

A Térhatár/Zóna alakja többsíkú doboz.

• Adja meg a többsíkú doboz felső és alsó részének magasságát, majd nyomja meg a Póz hozzáadása gombot a sík hozzáadásához.
• A sík irányának megadásához válassza ki az X és Y koordinátákat, majd érintse meg a Póz mentése gombot. Legfeljebb hat sík konfigurálható.
• Adja meg a konfigurálandó terület pontjainak a koordinátáit.

A Térhatár/Zóna alakja gömb.

• A sugár konfigurálásához adja meg a gömb középpontjának és végpontnak a pozícióit, az átmérő konfigurálásához, adja meg a gömb két végpontját, majd érintse meg a Póz mentése gombot.
