Szerszám középpont beállítása más végeffektorok alapján

Szimmetrikus kettős megfogó használata esetén a végeffektor TCP beállítható a másik jól konfigurált végeffektor alapján. Az új végeffektor TCP könnyen konfigurálható a póznak és pontnak a megadott szöggel való forgatásával a szerszám koordinátáján az alap végeffektorának TCP Ofszet pontjánál a Z tengelyen.

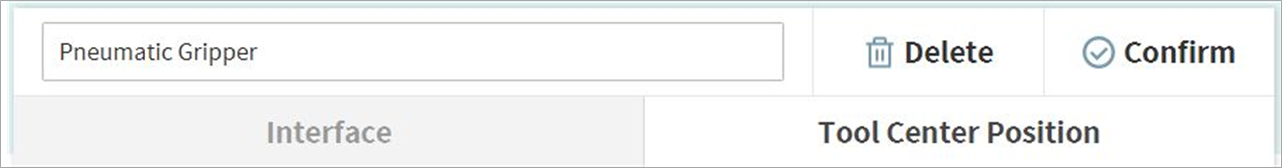

1. Válassza ki a Szerszám középpont fület a végeffektor beállító képernyőn.

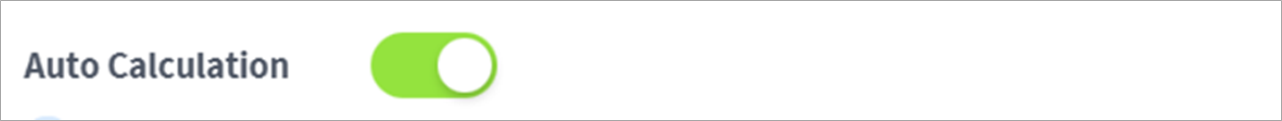

2. Érintse meg az Automatikus kiszámítás váltókapcsolót.

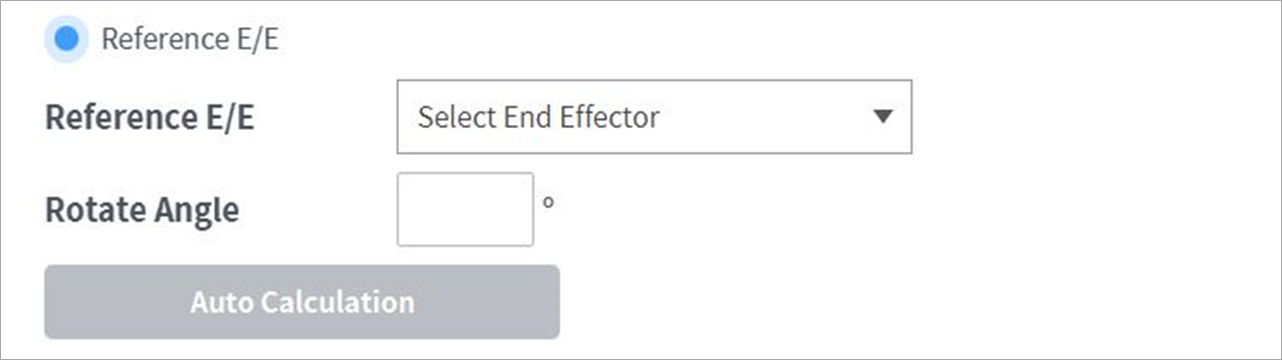

3. Válassza ki a Referencia végeffektor elemet.




4. Válassza ki a másolandó végeffektort.

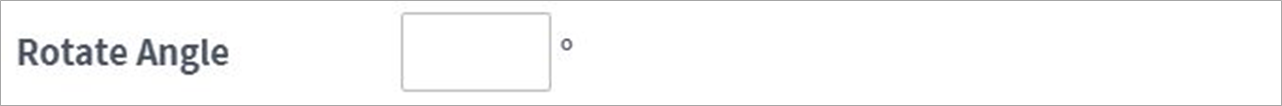

5. Konfigurálja a konfiguráló végeffektor és a referencia végeffektor szerszám Z-tengelyének forgásszögét.

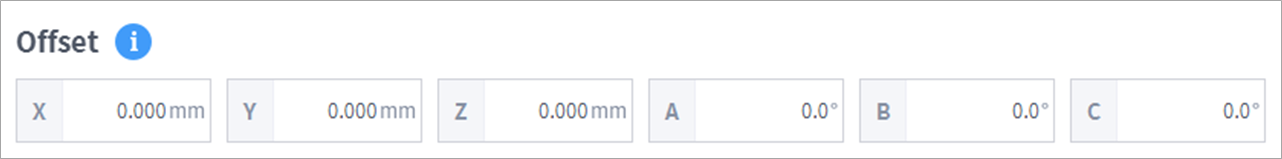

6. Kattintson az alsó részen lévő Automatikus kiszámítás gombra, ellenőrizze, hogy a kiszámított TCP Ofszet automatikusan megjelenik-e, és érintse meg a Megerősítés gombot.




Megjegyzés

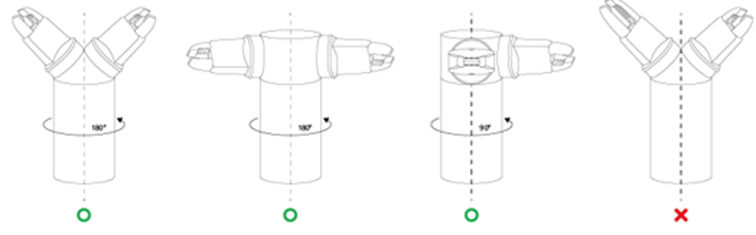

• A konfiguráló végeffektornak és az alap végeffektornak szimmetrikusnak kell lenniük a szerszám Z-tengelyére nézve.
