Karima digitális kimenetének specifikációi

A karima digitális kimenete PNP-specifikáció, és az optocsatoló kimenete a kimenetben van beállítva.

A megfelelő kimeneti csatorna +24 V értékű lesz, amikor a digitális kimenetet aktiválják. A megfelelő kimeneti csatorna nyitott (pufferüzem), amikor a digitális kimenetet inaktiválják.

A digitális kimenet elektromos specifikációi az alábbiak:

Paraméter

Min.

Típus

Max.

Mértékegység

Voltage when driving 10mA

23

-

-

V

Voltage when driving 50mA

22.8

-

23.7

V

Current when driving

0

-

50

mA

Vigyázat

  • A digitális kimeneten nincs áramkorlátozás. A fenti specifikációk figyelmen kívül hagyása a működés során véglegesen károsíthatja a terméket.

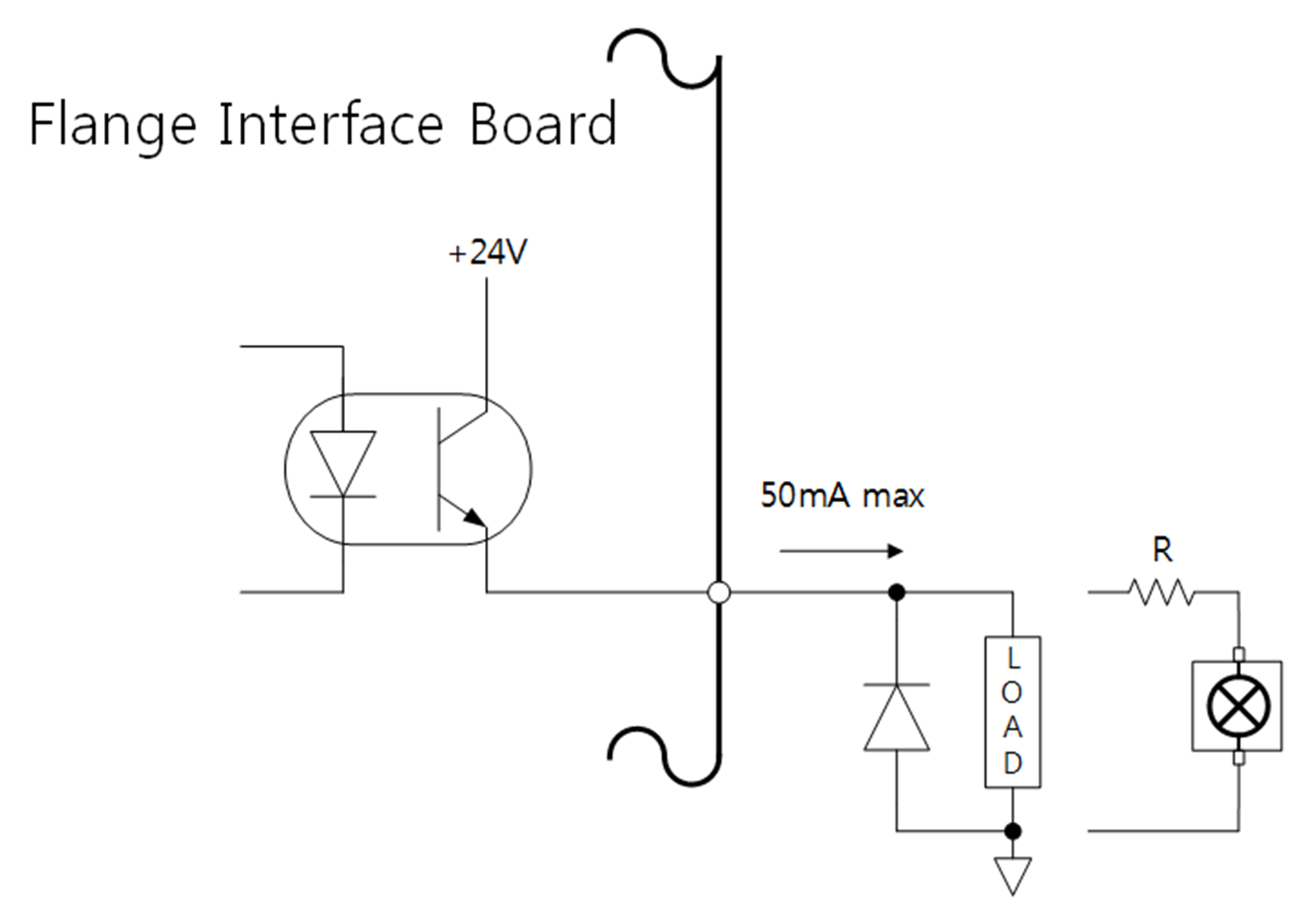

  • Az alábbi ábrán a digitális kimenet konfigurálására látható példa, ezért a szerszám és a megfogó csatlakoztatásához vegye vonatkoztatási alapul.
  • Ne feledje leválasztani az áramot a robotról, amikor az áramkört konfigurálja.
