Digitális I/O áramkapocs beállítása (TBPWR)

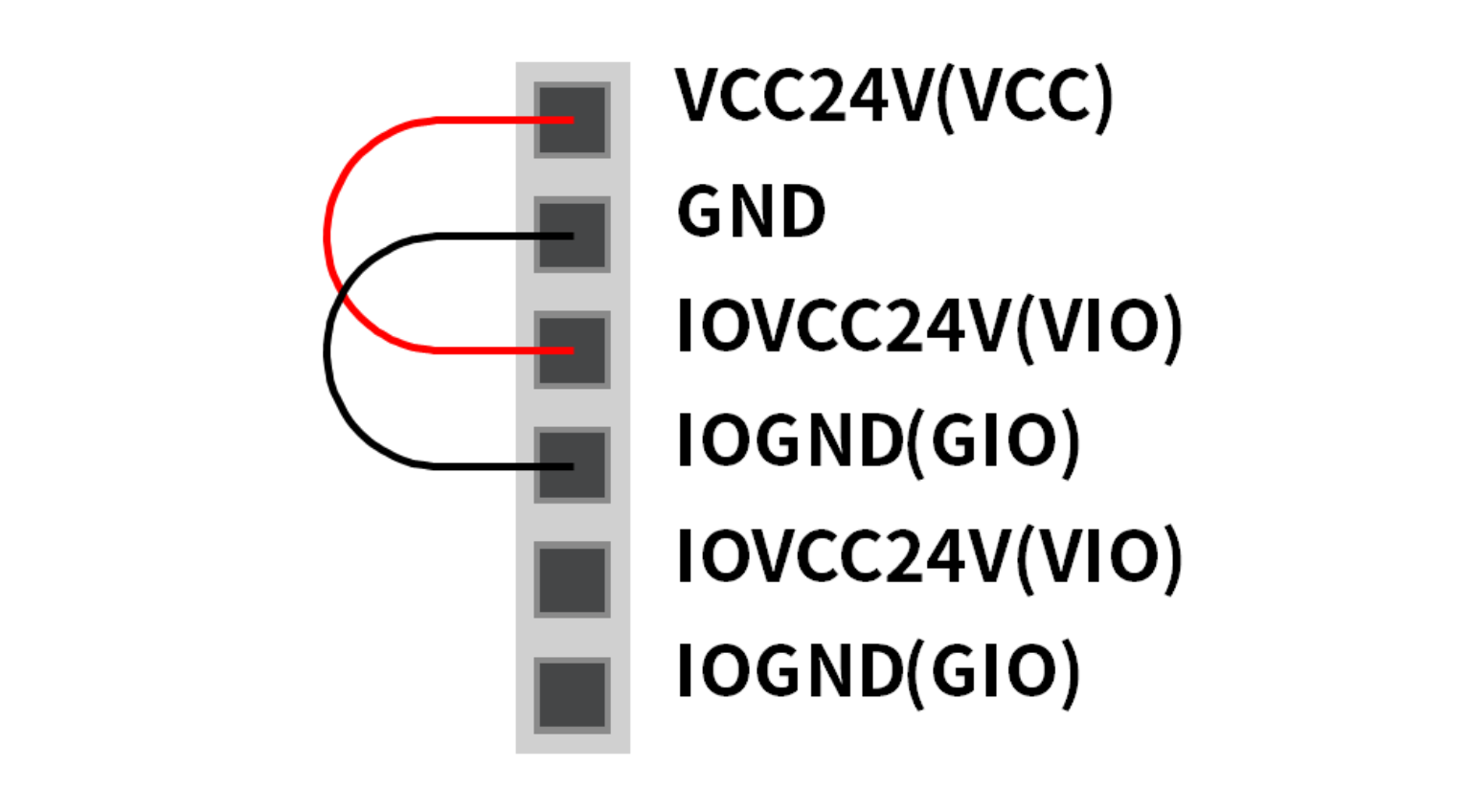

A VIO és GIO a vezérlő előtt elhelyezett biztonsági vezérlő digitális I/O-hoz használt áramkapcsok, és el vannak különítve a VCC24V-től és GND-től, amely SMPS-sel látja el a vezérlőt. Ha a felhasználó 2 A-es vagy kisebb áramerősséget használ a konfigurálható digitális I/O-hoz, és a csatlakoztatott I/O eszköz és a vezérlő nincs szigetelve, a vezérlő belső áramellátása az I/O áramellátásaként használható, az alábbi ábrán látható módon. (gyári alapértelmezett beállítás)

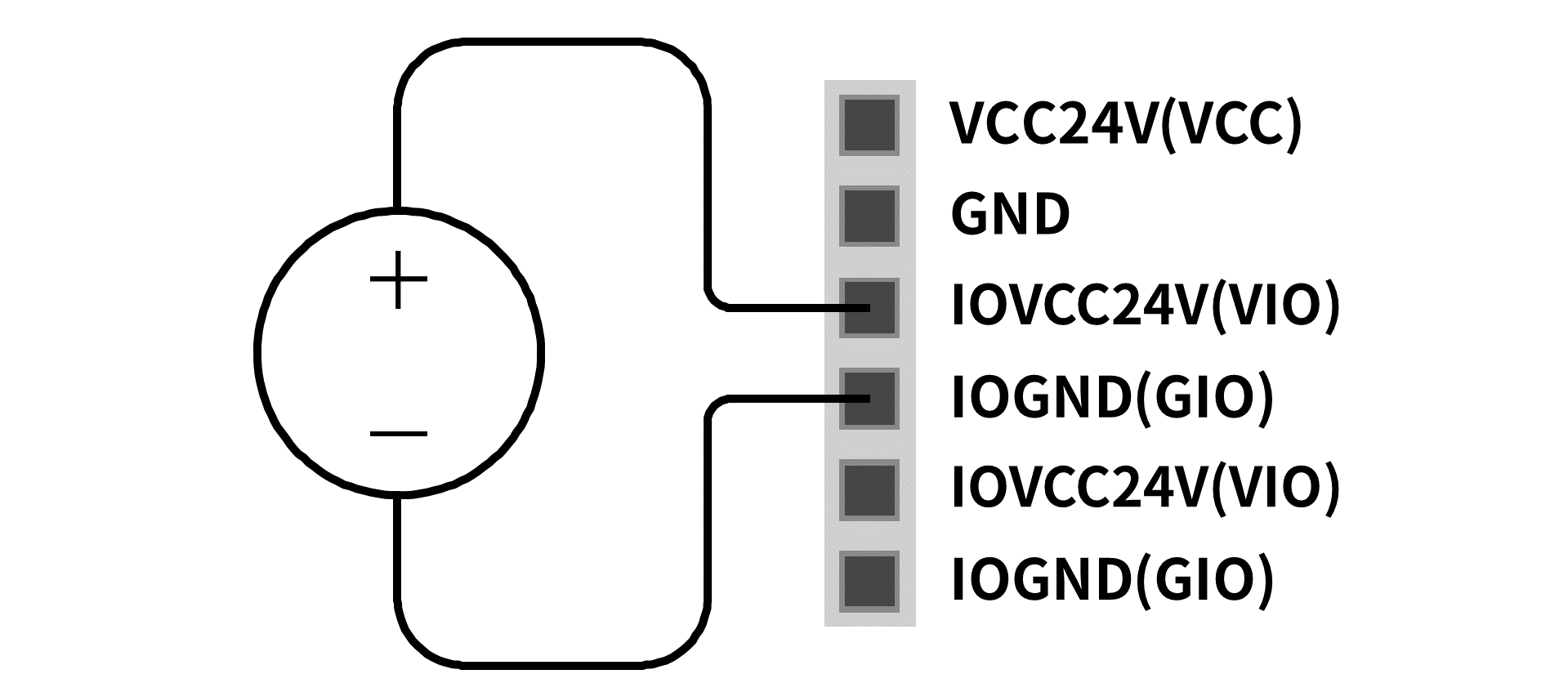

Ha 2 A-nél nagyobb áramerősség szükséges, akkor külön külső áramforrást (24 V) kell csatlakoztatni a VIO és GIO segítségével.

A TBPWR felső részén lévő IOPW (zöld) LED világít, ha VIO áramellátás történik.

Vigyázat

  • Ne feledje kikapcsolni a külső tápforrást (SMPS), amikor kikapcsolja a vezérlő áramát.

Megjegyzés

  • Ha a TBPWR VCC és GND 2 A-nél nagyobb áramerősséget használ, a kapocs áramkimenete előtti biztosíték rövidre zár az ugyanazon SMPS-hez csatlakoztatott vezérlő belső rendszere biztonságának biztosítása érdekében.
  • Ha a konfigurálható digitális I/O-hoz 2 A-nél nagyobb áramerősség szükséges, ne feledjen külső áramforrást (24 V) csatlakoztatni a VIO-hoz és GIO-hoz.
