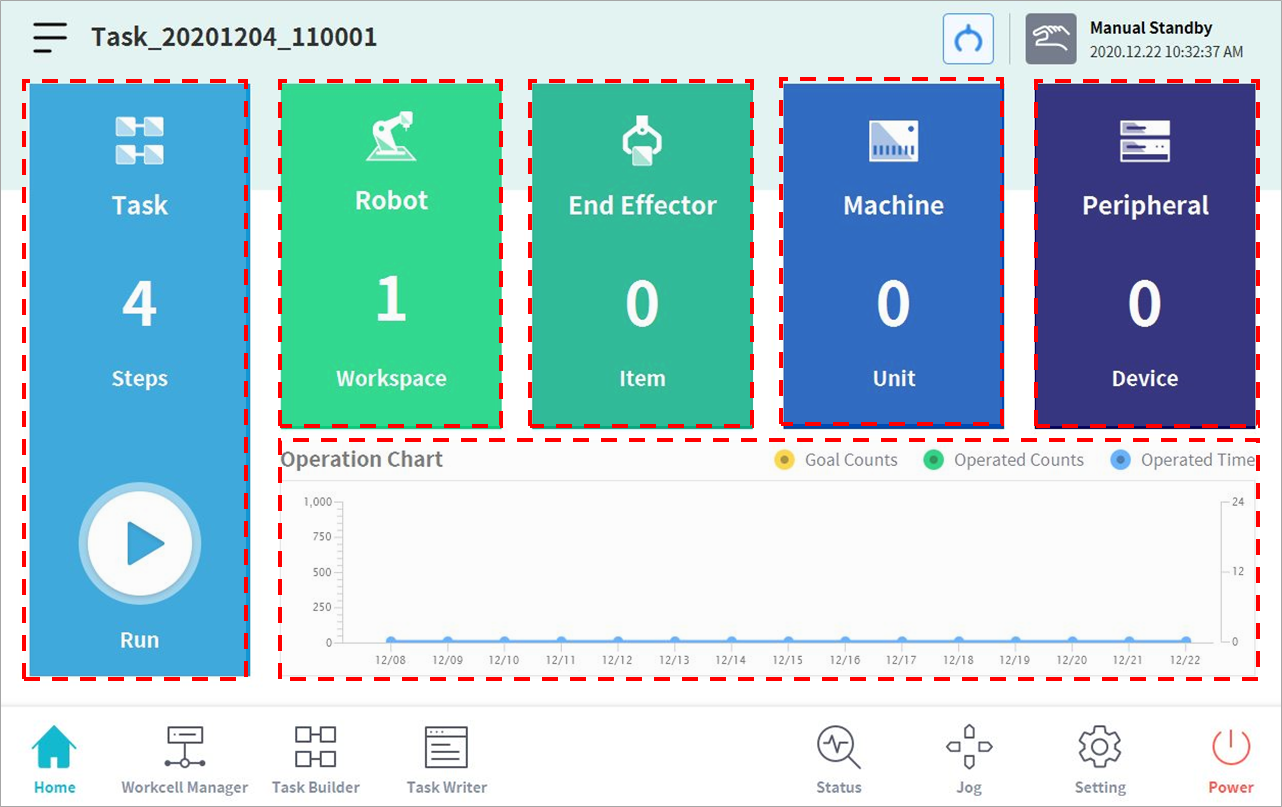

A Home képernyő áttekintése
A jelenlegi feladat állapotáról, a feladatról jelenít meg információkat, valamint a munka állapotgrafikont mutatja
Elem | Leírás |
---|---|
Task | A feladatprogram sorainak teljes számát mutatja. A programsort mutató szám megérintésével a Task Builder vagy Task Writer képernyőre ugorhat. |
Robot | Megjeleníti a robot munkatér beállításainak számát. Az elem megérintésével a Workcell Manager robot elem beállítási képernyőre ugorhat. További információkért a robotról lásd „ Robot beállítása ”. |
End Effector | A robothoz csatlakoztatott végeffektorok számát jeleníti meg. Az elem megérintésével a Workcell Manager végeffektor beállítási képernyőjére ugorhat. További információkért a végeffektorokról lásd „ Végeffektor beállítása ”. |
Machine | A feladatban használt gépek számát jeleníti meg. Az elem megérintésével a Workcell Manager gép beállítási képernyőjére ugorhat. További információkért a robotról lásd „ Gépszerszám beállítása ”. |
Peripherals | A feladathoz csatlakoztatott külső eszközök számát jeleníti meg. Az elem megérintésével a Workcell Manager külső eszköz beállítási képernyőjére ugorhat. |
Work Status | Az aktuális feladatrra mutatja a cél számot, munka számlálót és az időt. A megjelent információk jelölőnégyzetek bejelölésével választhatók ki. |
