Szerszám középpont (TCP) beállítása

Az x, y, z-vel kifejezett koordinátatengely és az X, Y, Z-vel kifejezett koordinátatengely meghatározásai az alábbiak:

• Az (x, y, z) „Karima koordináta” koordinátatengelye: A karima végén meghatározott koordinátatengely-irány azonos a (0,0,0,0,0,0) robotcsuklószögű robotkoordinátával.

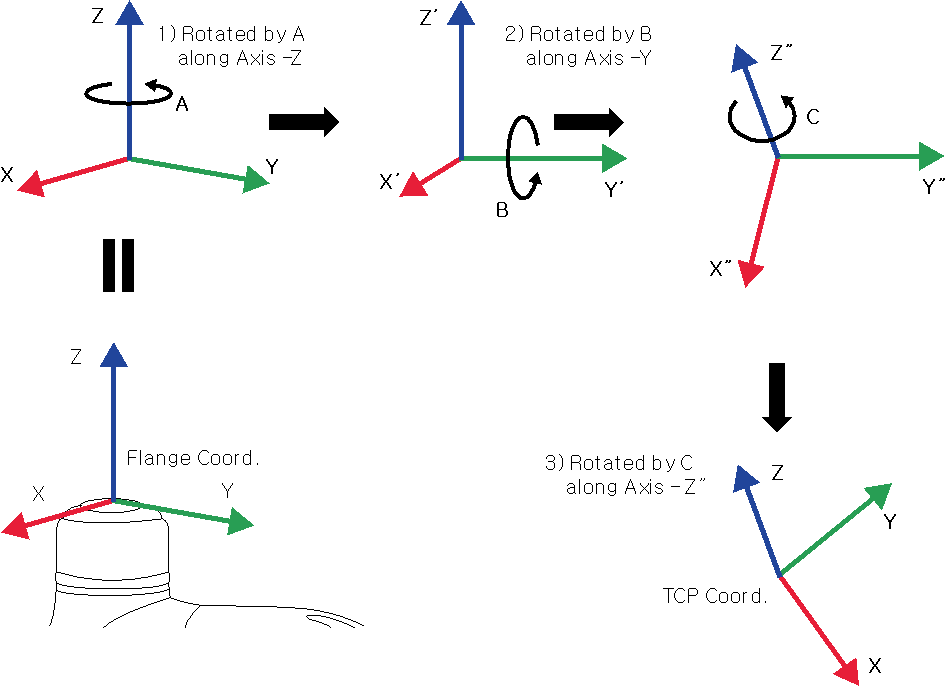

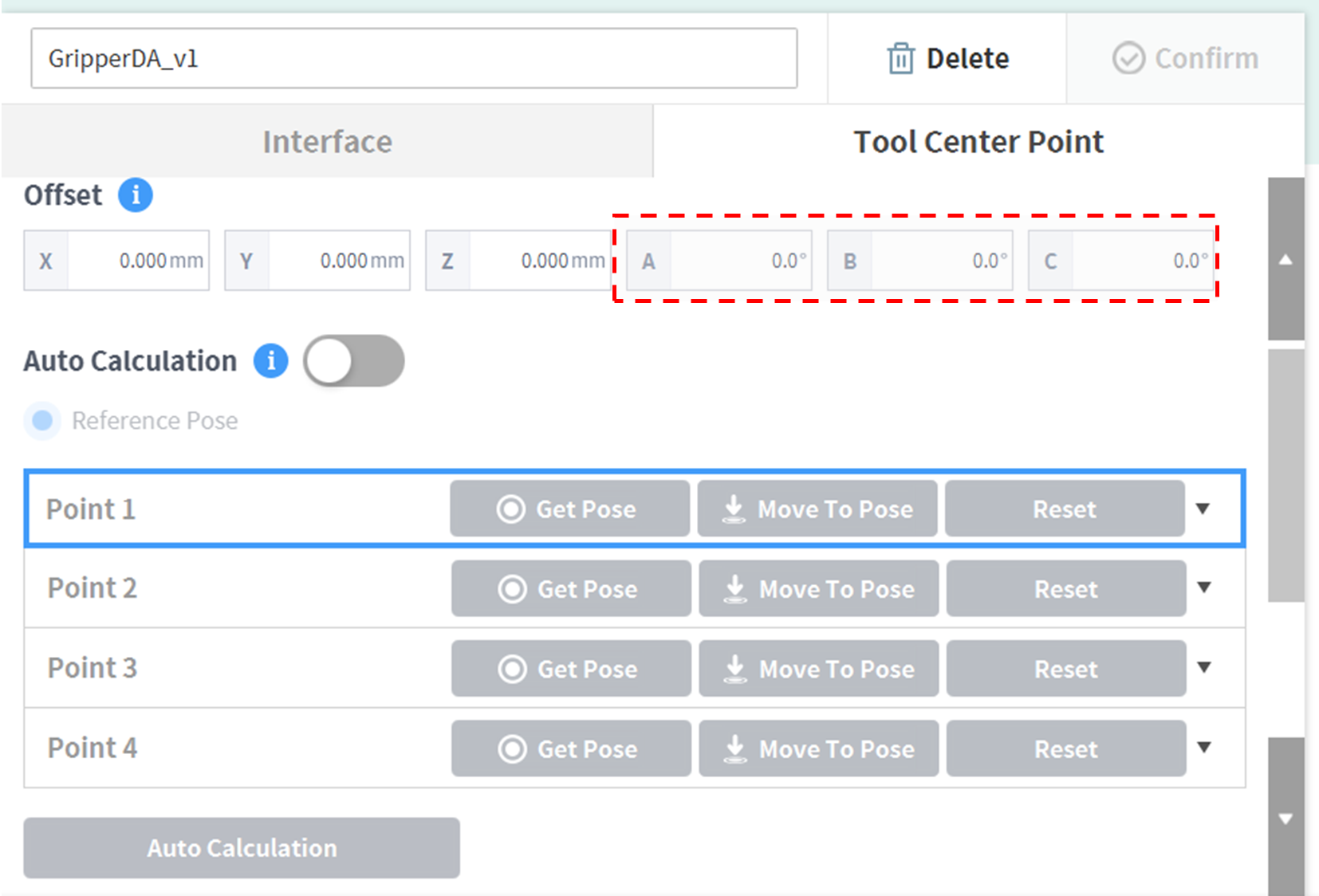

• Az (X,Y,Z) „TCP koordináta” koordinátatengelye: A koordinátatengely a karima végére felszerelt szerszám végén vagy a munkapontban van meghatározva. A „TCP koordináta” forgásszöge a „Karima koordináta” alapján van meghatározva az alábbi 1) – 3) sorrendben:

1) Forgatás A fokkal a Karima koordináta z tengelye mentén

2) Forgatás B fokkal az 1) szerint forgatott koordináta y’ tengelye mentén

3) Forgatás C fokkal a 2) szerint forgatott koordináta z’’ tengelye mentén

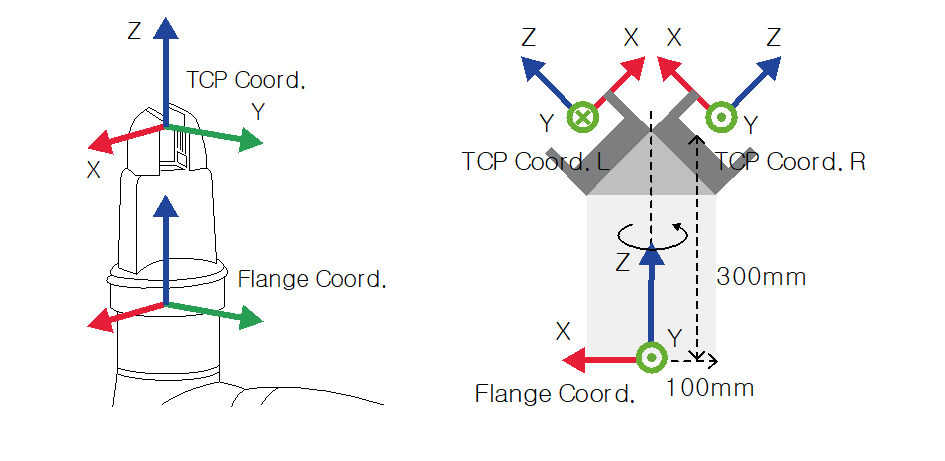

Íme, néhány példa a TCP konfigurálására a fent leírt módszer szerint:

• [X, Y, Z, A, B, C] = [0, 0, 100, 0, 0, 0]: Általános megfogó Z-irányú eltolással (TCP Coord)
• [X, Y, Z, A, B, C] = [100, 0, 300, 180, -45, 0]: Bal megfogó 45 fokos szögben (TCP Coord. B)
• [X, Y, Z, A, B, C] = [-100, 0, 300, 0, -45, 0]: Jobb megfogó 45 fokos szögben (TCP Coord. J)
