Melléklet. P-Series kezelési útmutató
Vigyázat
- A Doosan Robotics nem vállal felelősséget az emelőberendezések használata során keletkezett károkért.
- Ha a robotot csomagolóanyagokba csomagolva szállítja, száraz helyen tárolja. Ha a robotot magas páratartalmú helyen tárolja, páralecsapódás léphet fel, ami a robotot eredményezheti
- A robot áthelyezésekor gondosan mérlegelje a súlyát, és legyen megfelelő számú ember, aki fogja a robot láncszemét és alapját.
- A vezérlő áthelyezésekor fogja meg a doboz oldalán lévő fogantyút.
- A robot vagy a vezérlő szállításakor ügyeljen a megfelelő testtartásra. Ennek elmulasztása hátsérülést vagy más testi sérülést okozhat.
- Amikor a robotot emelőberendezéssel szállítja, ügyeljen az összes vonatkozó nemzeti és regionális előírás betartására.
- A Doosan Robotics nem vállal felelősséget a szállítás során keletkezett károkért vagy veszteségekért, ezért ügyeljen a robot biztonságos szállítására a használati útmutató szerint.
Quick Guide
Köszönjük, hogy ezt a Doosan Robotics terméket választotta.
Ez az útmutató a P-sorozatú robot biztonságos áthelyezéséhez és telepítéséhez szükséges három kezelési módhoz szükséges minimális információmennyiséget tartalmazza. A robot kezelése során feltétlenül kövesse az útmutatóban található utasításokat.
- Ha a robotot át kell helyezni, feltétlenül használja az első szállításhoz mellékelt csomagolóanyagokat. Ebből a célból a csomagolóanyagokat és a töltelékeket száraz, hűvös helyen tárolja.
- Az ipari robotokat a Munkahelyi Biztonsági és Egészségvédelmi Szabványközlemény Szabályzatában és Biztonsági Ellenőrzési Szabályzatában meghatározott ellenőrzési szabványok gondos figyelembevételével kell telepíteni (ha a robot ellenőrzés alá esik).
- A robot daruval, lifttel vagy kézi emelővel szállítható, és ha daruval emeli a robotot, ügyeljen arra, hogy tartsa be az illetékességi terület vagy ország előírásait.
- Használja a csomagoló testhelyzetet a robot telepítéséhez és áthelyezéséhez.
- Győződjön meg arról, hogy az összes szabványos és kiegészítő (opcionális) alkatrészt tartalmazza-e, és probléma esetén forduljon az értékesítési ügynökhöz.
- A csomagolóanyagokat és a csavarokat kifejezetten a robot áthelyezésére tervezték. Ne használja őket más célra, mint a robot áthelyezésére.
- A robot áthelyezésekor ne fejtsen ki erőt a robot külső részére. Ezen utasítások be nem tartása sérüléseket okozhat.
- A beszerelés után távolítsa el a csomagolóanyagokat és a csavarokat. Ügyeljen arra, hogy tárolja a csomagolóanyagokat és a csavarokat arra az esetre, ha a robotot át kell helyezni.
- Az áthelyezés előtt győződjön meg arról, hogy a csavarok és a csomagolóanyagok rögzítve vannak.
1. Daru (emelő) használatakor- Használjon kipörgésálló kábelt, amely képes elviselni a robot súlyát.
Kétféle drótkötelet kell használni, az egyes drótkötelek hosszának 1500 mm-nek, illetve 2500 mm-nek kell lennie.
Item
Minimum Capacity
Crane
1000 kg
Wire Rope (EA)
500 kg

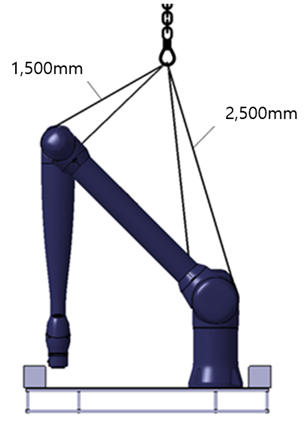

1.1 Miután a kötelet a robot keretéhez rögzítette,
- Kérjük, használja a mellékelt kötelet, miután megfelelően felhelyezte az 1. és 2. tengely, valamint a 3. tengely közé, hosszától függően. (Lásd az alábbi ábrát)
A robot rögzítőcsavarjainak szétszerelése előtt húzza meg a beszerelt köteleket, hogy a robot közvetlenül a rögzítőcsavarok szétszerelése után ne essen fel.
Wire Rope Length
Device Location
2500 mm
Between Axes 1 and 2
1500 mm
Axis 3
Figyelmeztetés
- A felhasználó biztonsága érdekében mindkét mellékelt drótkötélt használni kell, és az utasítások be nem tartása váratlan biztonsági balesetekhez vezethet.
- Ha a mellékelt kötéltől eltérő kötelet használ, feltétlenül kövesse a megadott hosszokat.
- Amikor a robot fel van emelve, a robot megdőlhet olyan környezeti tényezőktől függően, mint a drótkötél felszerelési állapota, a robot testtartása és az opcionális rögzítés állapota, ezért legyen óvatos.
- Emelés közben ne sétáljon a robot teste alá.
Jegyzet

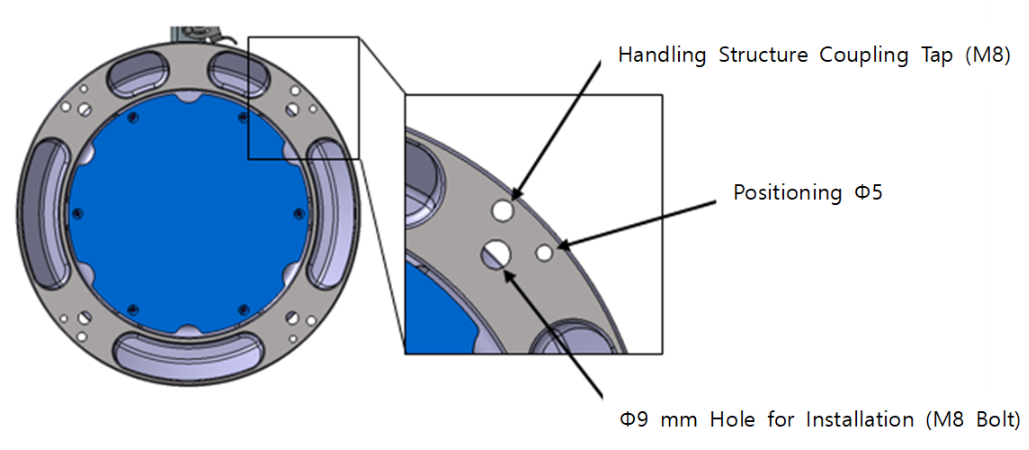

- A P-sorozatnál négy M8-as csap található az alapon a kezelés megkönnyítése érdekében.
