Max. hasznos teher a működési térben

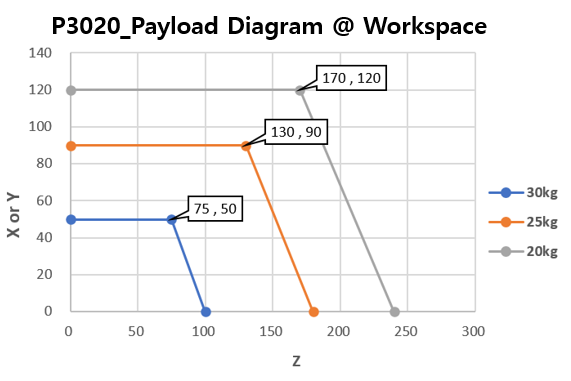

A robot működési terén belüli maximális hasznos terhe a súlyponttól való távolság függvényében változik. A távolságonkénti hasznos teher a következő:
Megjegyzés
A terhelési diagram kis szerszámterhelési térfogatot feltételez. Nagyobb térfogatú szerszámoknak nagyobb korlátozásaik vannak a szerszám súlypontja feletti hasznos terhet illetően, egyenlő súlyú, de kisebb térfogatú szerszámhoz képest, és ebben az esetben rezgés fordulhat elő.
P3020
Megengedett nyomaték és tehetetlenség
A J4-J6 robot esetén a megengedett nyomaték és tehetetlenség a következő:
| Modell neve | J4 | J5 | J6 | |||
|---|---|---|---|---|---|---|
| Megengedett nyomaték | Tehetetlenség | Megengedett nyomaték | Tehetetlenség | Megengedett nyomaték | Tehetetlenség | |
P3020 | - | - | 55Nm | 3.1 kg㎡ | 36 Nm | 2.0 kg㎡ |
