Karima I/O beállítás

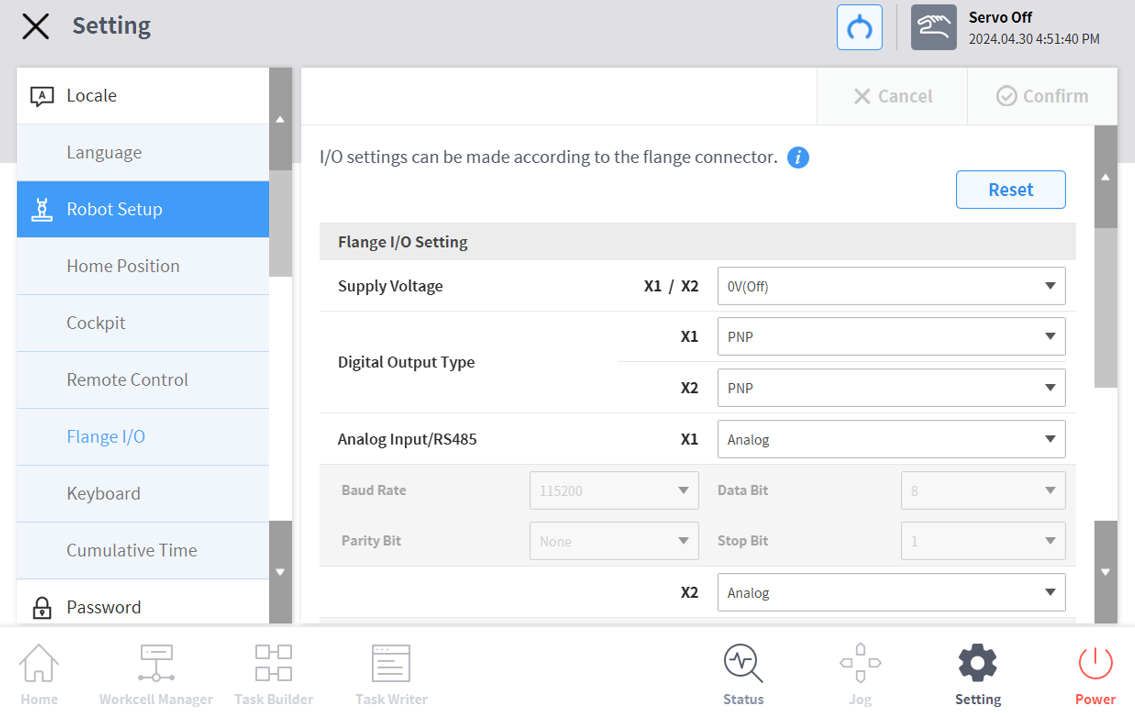

1. A Beállítások menüterületen válassza a Robotbeállítások Karima I/O menüjét (csak új karima csatlakoztatásakor látható)
   • Az aktuálisan beállított információk a Beállítások kezelése ablakban jelennek meg.

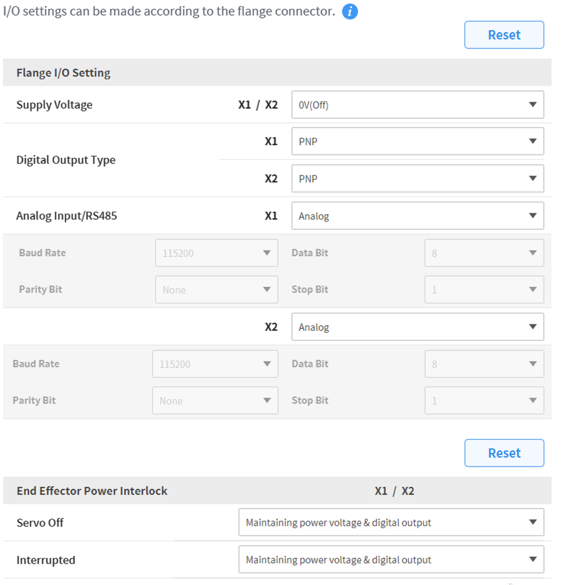

2. A karima I/O beállításainak módosítása (X1/X2)
   • Tápfeszültség
     • 0V/12V/24V tápellátás funkció
   • Digitális kimenet típusa
     • PNP/NPN
   • Analóg bemenet/RS485
     • Használja az X1/X2 portokat analóg bemenetként vagy RS485-ként
     • Az RS485 kiválasztásakor állítsa be az adatátviteli sebességet, az adatbitet, a paritásbitet és a leállítási bitet.
3. Az End Effector Power Relock beállításainak módosítása
   • Szervo kikapcsolva
     • Tápfeszültség és digitális kimenet fenntartása
     • Állítsa a tápfeszültséget és a digitális kimenetet 0 V-ra, és állítsa vissza az utolsó állapotot, amikor a szervo be van kapcsolva.
   • Megszakított
     • Tápfeszültség és digitális kimenet fenntartása
     • Állítsa a tápfeszültséget és a digitális kimenetet 0 V-ra, és visszaállításkor térjen vissza az utolsó állapotba.
4. Ha végzett, nyomja meg az OK gombot.
   • A karimás I/O használatához szükséges környezet beállítása ezzel befejeződött.

알아두기

• Az A sorozat csak X1-et jelenít meg.

×
