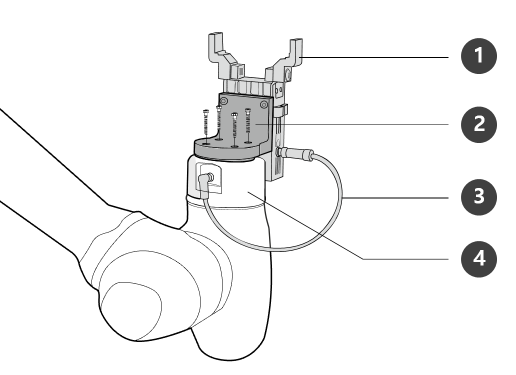

A robot és a szerszám csatlakoztatása

1. A szerszámnak a szerszám karimájára való rögzítéséhez négy M6-os csavart használjon.

   • A csavarok meghúzásához 9 Nm-es meghúzó nyomaték használata ajánlott.

   • Használjon Φ6 átmérőjű helyjelölő rajzszegeket, hogy pontosan a rögzített helyre telepítse a robotot.

2. Csatlakoztassa a szükséges kábeleket a karima I/O csatlakozásaihoz, miután rögzítette a szerszámot.

Megjegyzés

A szerszám rögzítésének módszerei a szerszámnak megfelelően változhatnak. A szerszám telepítésére vonatkozó további információkért lásd a szerszám gyártójának kézikönyvét.

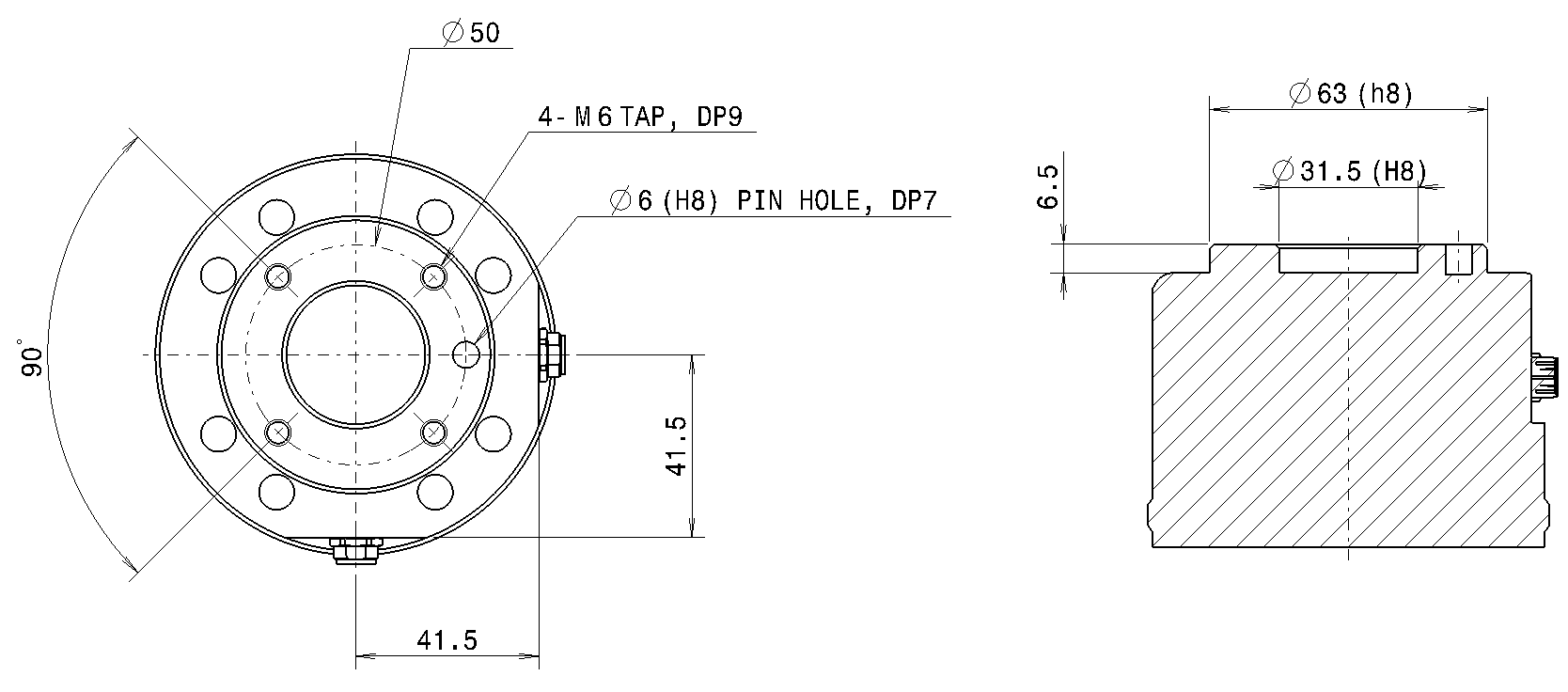

Szerszámkimeneti perem, ISO 9409-1-50-4-M6
