Termék bevezetése (CS-06)

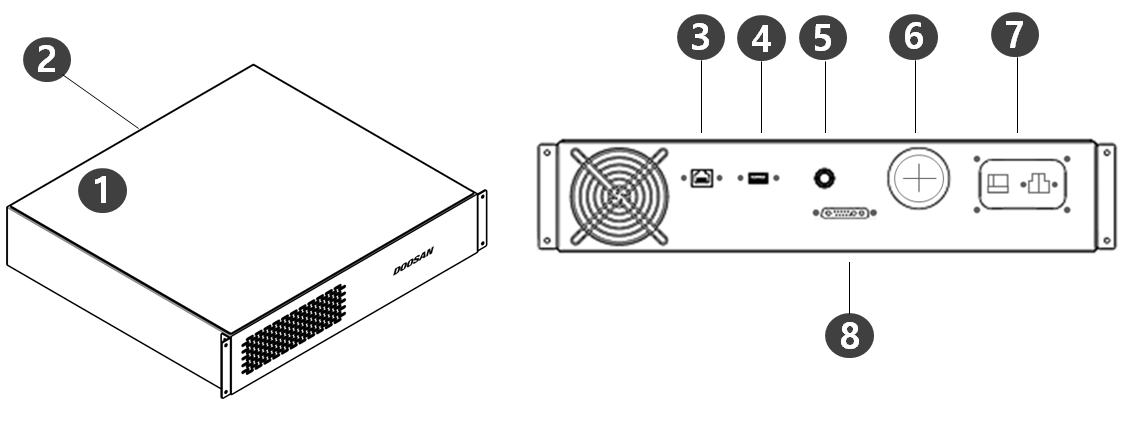

Nevek és funkciók
DC vezérlő (CS-06)
Sz. | Elem | Leírás |
1 | I/O connection terminal (internal) | Nem lehetséges a vezérlőegységre vagy a közelben lévő berendezésekre történő csatlakoztatás. |
2 | Emergency stop button and Smart Pendant connection terminal | Ez csatlakoztatja a vészleállító gomb vagy a Smart Pendant kábelét a vezérlőhöz. |
3 | Network connection terminal | A vezérlőkben lévő hálózati csatlakozókapocshoz laptopok, TCP/IP berendezés, Modbus berendezés és Vision érzékelők csatlakoztathatók. |
4 | USB connection terminal | A robot működése során keletkezett naplók USB-tárolóeszközre menthetők, illetve feladatok exportálhatók vagy importálhatók. |
5 | Emergency stop button and Smart Pendant connection terminal | Ez csatlakoztatja a vészleállító gomb vagy a Smart Pendant kábelét a vezérlőhöz. |
6 | External cable terminal | Külső eszközök csatlakoztatására alkalmas terminál. |
7 | Power connection terminal | Ez csatlakoztatja az áramforrás kábelét a vezérlőhöz. |
| 8 | Manipulator cable connection terminal | Ez csatlakoztatja a manipulátor kábelét a vezérlőhöz. |

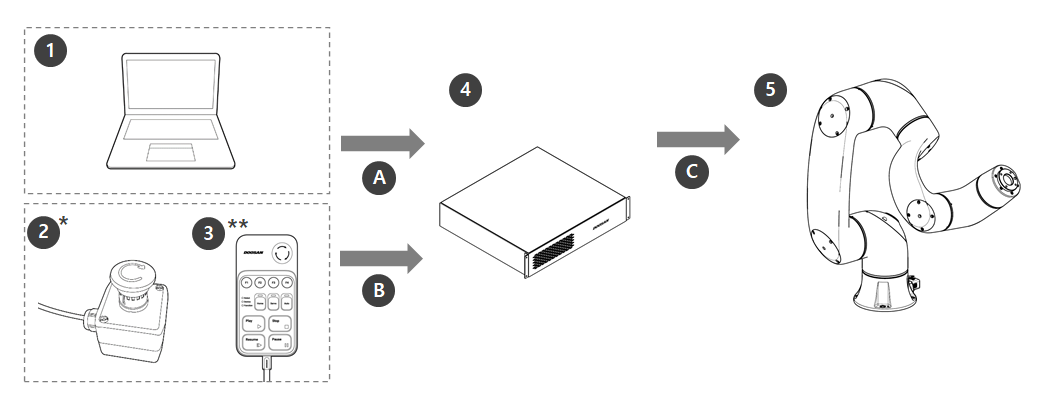

Rendszer konfiguráció
| Sz. | Elem | Leírás |
|---|---|---|
| 1 | Laptop | A DART Platform telepítése után a betanítóegységgel azonos munkakörnyezet konfigurálható. A laptop nincs belefoglalva a csomagba, és a DART Platform telepítésekor szükség van rá. |
| 2 | Vészleállító gomb* | Ha a rendszer részeként laptopot használunk, ez funkcionál a betanítóegység vészleállító gombjaként |
| 3 | Okos vezérlő** | A robot könnyen vezérelhető a pendant használatával, amely képes olyan egyszerű funkciókra, mint a szervó be/ki kapcsolása, az előre beállított programok végrehajtása/bezárása.(opcióként külön vásárolható meg) |
| 4 | Vezérlő* | A robot mozgást vezérli a betanítóegységgel beállított póz vagy mozdulat szerint. Különféle I/O portjai vannak, amelyek lehetővé teszik többféle berendezés és eszköz csatlakoztatását és használatát. |
| 5 | Manipulátor* | Együttműködő ipari robot, különféle szerszámokkal szállítási és összeszerelési feladatok elvégzésére képes |
| A | Command/ Monitoring | |
| B | Command | |
| C | Power Supply/ Network |
- Az elemek standard elemként (*) és opcionális elemként (**, külön megvásárolható) vannak feltüntetve

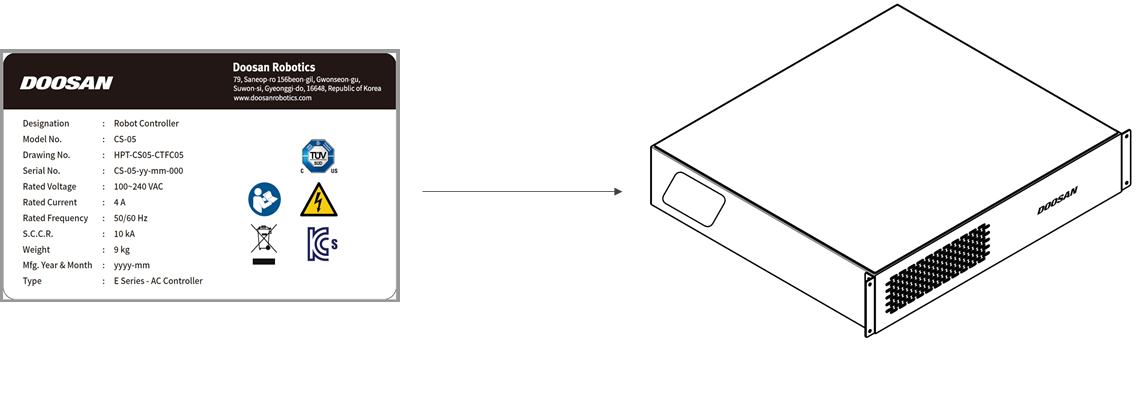

Adattábla és címke
